双电压整流电路设计，IGBT模块适用于整流电路吗？

双电压整流电路需要搭载两个桥式电路吗?

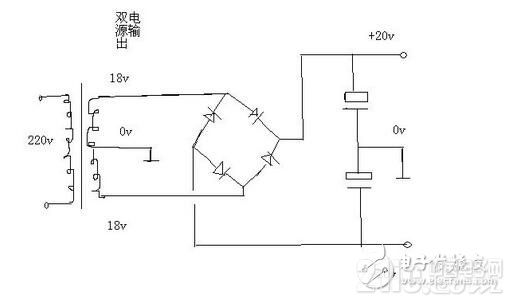

不用两个整流桥。用一个即可，把2个18伏交流接到整流桥的交流输入端，把变压器抽头0伏接地线(线路板的地线)，整流桥直流输出+ -端接电容器滤波，电容器2个串联之后正极接整流桥正极+，电容器负极接整流桥负极-，2个串联的电容器中间引出一根线接地线，也就是双18伏交流的抽头。这样就可以在直流输出端得到正负20伏的双电源了。

电路如图所示：



双电压可调整流电路设计：

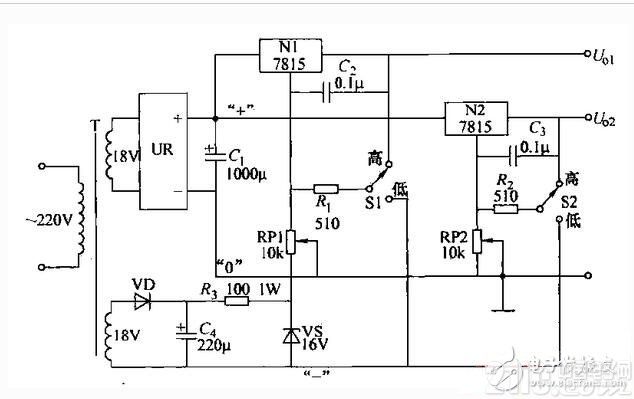

所示的双电压可调稳压电源线路，可作为线路实验时经常使用的一种电源。其电流不超过1A，但两组电压分别可调，且互不影响。　Nl、N2为78系列三端稳压集成电路，由于其输出电压等于标称稳压值与公共接地端电压之和，因此只要给公共端加上一个可调的正、负电压，就可使输出电压高低可调。该线路N1、N2共用一组整流电源。变压器T的另一组输出，经VD整流、C4滤波、焉限流、VS稳压后，专门提供共地参考负电压，通过开关Sl、S2可选择加在公共端上的电压极性，再调整RP1或RP2，便可分别调节两路输出电压。按照图示数据，两路输出电压可在1. 5—25V范围内连续变化，电压稳定度也符合使用要求。当电压调低以后，集成电路的输入/输出电压差很大，功耗相应地增加，因此必须装上散热器。另外当选择正参考电压时，电位器的滑臂越接近地端，输出电压便越高，而选择负参考电压时，滑臂接近地则输出电压较低。RP1、RP2的选取原则是使稳压值略高于集成电路的标称值为宜。稳压电路的输入/输出电压差最大值一般不超过35V，因此，变压器二次侧电压不宜高于25V，以免损坏集成电路。

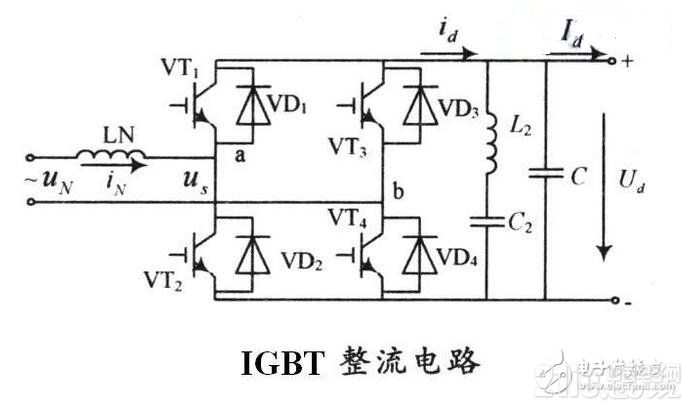

为什么整流电路通常选择晶闸管而不是IGBT模块?IGBT模块整流电路图是什么样的?

因为晶闸管便宜，技术成熟，依靠变压器技术现在已经做得非常好。

2.IGBT目前的电流不能做的很大，并联技术国内还不过关。价格高。

国外现在开始做IGBT整流的并不多。

有其上述原因。还有IGBT触发用的是高频输出也呈现高频脉冲型的，滤波要求高，如果触发不用高频，控制性能就显得很糟糕。可控硅(晶闸管)就不同是个半控元件，触发导通后波形是连续的，控制也比较容易，滤波要求也容易做到。所以一般情况下根据要求需要整流用的是可控硅，逆变用IGBT。
