AI训练不可或缺的存储，HBM3 DRAM再升级

电子发烧友网报道（文/黄晶晶） SK海力士近日发布全球首次实现垂直堆叠12个单品DRAM芯片，成功开发出最高容量24GB的HBM3 DRAM新产品。

图源：SK海力士
目前已向数多全球客户公司提供了24GB HBM3 DRAM样品正在进行性能验证，预计从今年下半年起将其推向市场。而现有HBM3 DRAM的最大容量是垂直堆叠8个单品DRAM芯片的16GB。无论是堆叠数量还是容量上，此次发布的新品都有显著提升。
HBM（高带宽存储器）是高价值、高性能存储器，垂直互连多个DRAM芯片。目前SK海力士在HBM市场处于领先地位，约有60%-70%的份额。
图源：SK海力士
SK海力士于2013年首次开发HBM DRAM（第一代）产品，随后以HBM2（第二代）、HBM2E（第三代）、HBM3（第四代）的顺序开发。早在去年6月，SK海力士宣布其HBM3将与NVIDIA H100 Tensor Core GPU结合用于加速计算，SK hynix于2022年第三季度开始发货。今年年初随着ChatGPT的火爆，HBM订单激增。那么SK海力士有哪些技术来提升HBM的性能呢，以下结合SK海力士多位技术专家的分享进行一些解读。

训练计算需匹配高性能存储

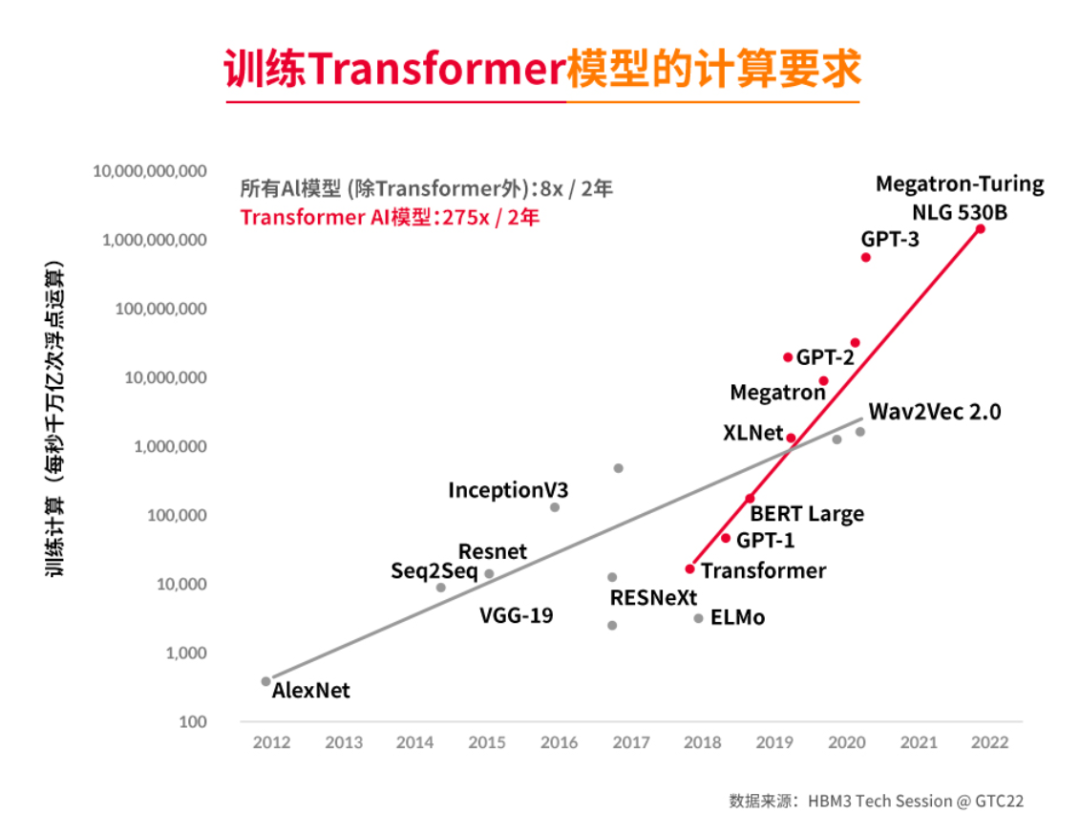

训练GPT-3、Megatron-Turing NLG 530B等超大语言模型所要求的算力提升速度呈数倍到数百倍的增长。尤其是ChatGPT的训练，ChatGPT人工智能语言模型的背后就是Transformer架构。这个架构突破了传统的循环神经网络（RNN）和长短时记忆网络（LSTM）的局限性，能够在大规模数据集上进行高效训练。为了实现高效训练计算，就需要有与之匹配的高性能存储。
图源：SK海力士

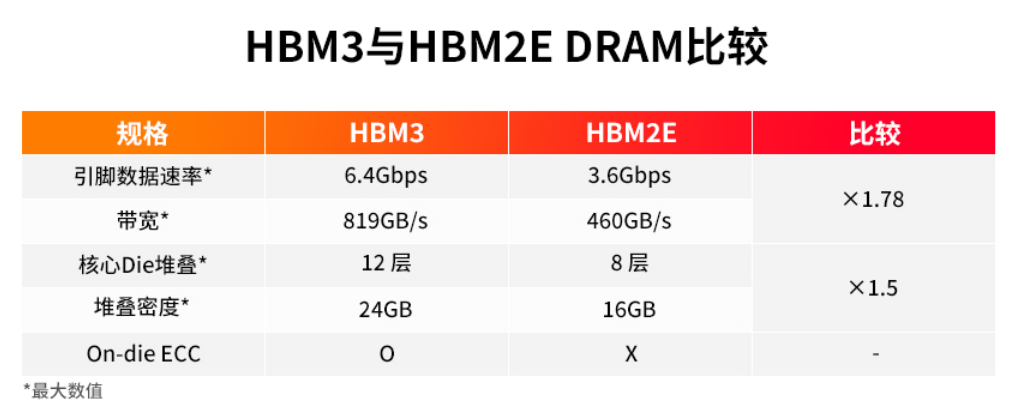

SK海力士于2021年10月推出全球首款HBM3，并在2022年6月实现量产。据介绍，该款HBM3每个引脚传输速率达6.4Gbps，1024位宽接口，最高带宽可达819GB/s，较HBM2E（460GB/s）高约78%。16Gb内核密度、尖端的TSV垂直堆叠技术，满足了系统对更高密度的要求，该技术可实现12层堆叠内存立方体，从而实现最大24GB封装密度。HBM3配备On-die ECC（纠错码）可靠性功能，可自我检测和纠正数据错误，从而在SoC和DRAM之间实时传输海量数据。
图源：SK海力士

先进的封装技术

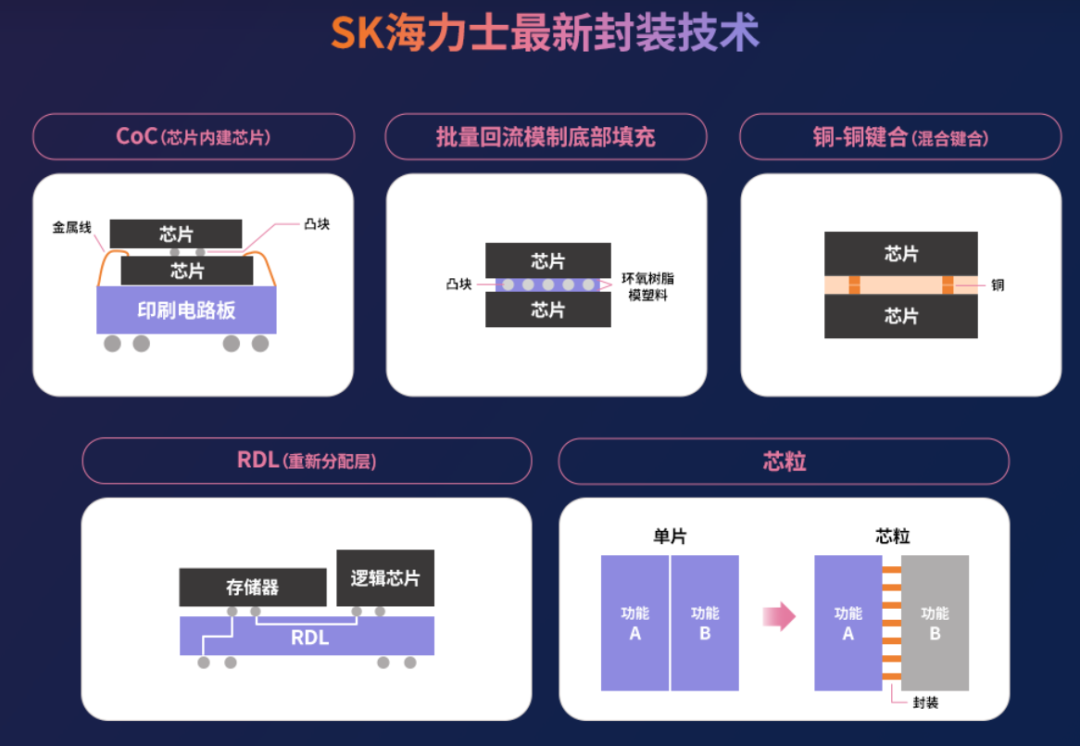

此次新产品采用了先进（Advanced）MR-MUF和TSV技术。SK海力士表示，通过先进MR-MUF技术加强了工艺效率和产品性能的稳定性，又利用TSV技术将12个比现有芯片薄40%的单品DRAM芯片垂直堆叠，实现了与16GB产品相同的高度。这两项技术也是SK海力士先进封装技术的重要组成。
首先来看先进MR-MUF技术。根据SK海力士的官方资料，MR-MUF（Mass Reflow Molded Underfill, 批量回流模制底部填充）将半导体芯片贴附在电路上，并在堆叠芯片时使用“EMC (Epoxy Molding Compound, 液态环氧树脂模塑料”填充芯片之间或芯片与凸块之间间隙的工艺。这种新的工艺主要是比之前的NCF技术工艺有了很大提升。此前的NCF技术是在芯片之间使用薄膜进行堆叠。与NCF相比，MR-MUF导热率高出两倍左右，工艺速度和良率都有提升。
图源：SK海力士

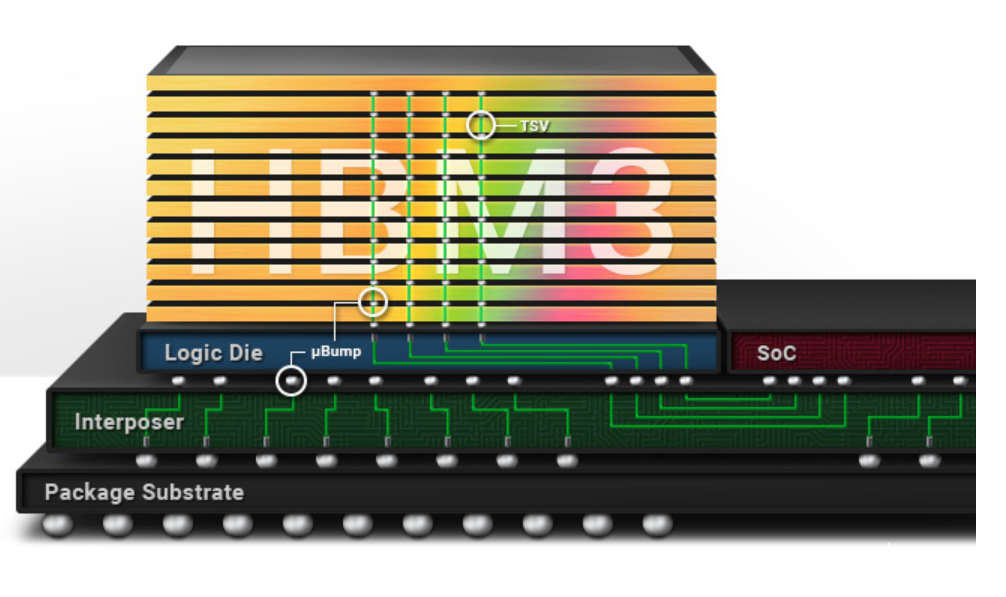

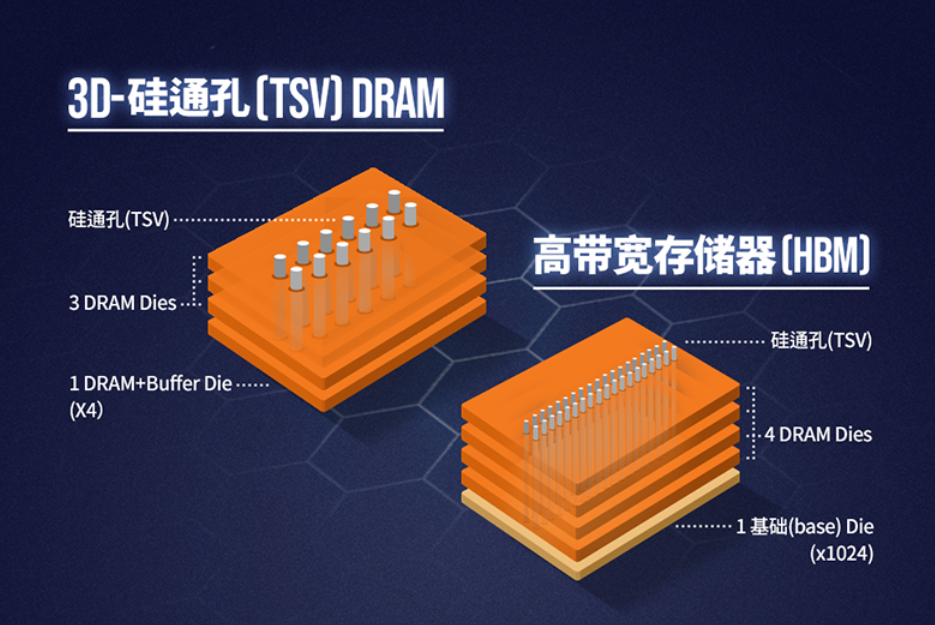

另一个是TSV（Through Silicon Via， 硅通孔技术）。TSV技术是在DRAM芯片打上数千个细微的孔，并通过垂直贯通的电极连接上下芯片的先进封装技术。这种技术已经成为一种提升DRAM性能和密度的重要手段，可以应用于3D-TSV DRAM和HBM。
图源：SK海力士

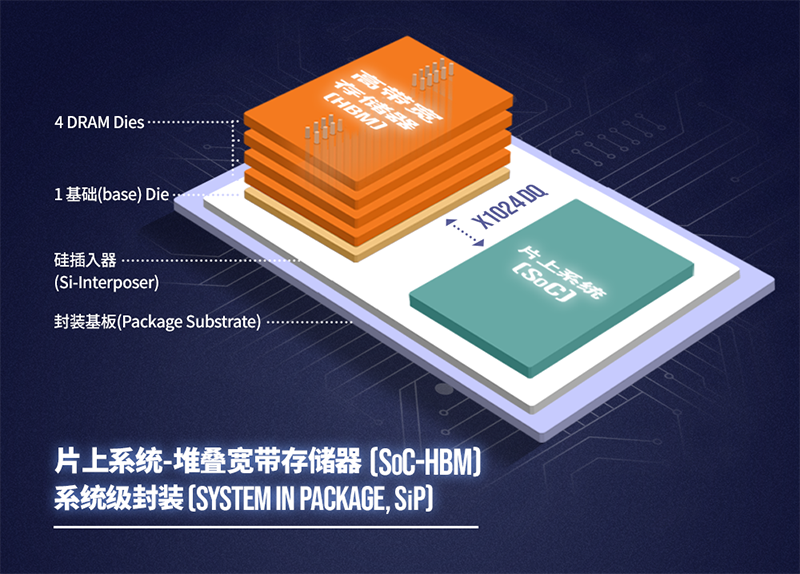

HBM主要用于弥补SoC高带宽需求与主存储器最大带宽供应能力之间的带宽缺口。SK海力士专家表示，特别是在AI应用中，每个SoC的带宽需求可能都会超过几TB/s，这是常规主存储器无法满足的。例如具有3200Mbps DDR4 DIMM的单个主存储器通道只能提供25.6GB/s的带宽。即使是具有8个存储器通道的CPU平台，其速度也只能达到204.8GB/s。而围绕单个SoC的4个HBM2堆叠可提供大于1TB/s的带宽。根据不同的应用程序，HBM既可以单独用作缓存，也可以用作两层存储中的第一层。
图源：SK海力士
实际上除了GPU搭载了HBM之外，CPU也实现了封装HBM。去年底，英特尔就正式推出了全球首款配备 HBM 内存的 x86 CPU——Intel Xeon Max 系列。根据下图介绍，它具有64 GB的HBM2e 内存，分为4个16 GB的集群，总内存带宽为1 TB / s，每个内核的HBM都超过1 GB。
图源：Intel
当前HBM的技术方向主要是在速度、密度、功耗、占板空间等方面的提升。SK海力士通过提高引脚数据速率、I/O总线位宽等方式提升速率；通过扩展Die堆叠层数和物理堆叠高度，以及增加核心Die密度以优化堆叠密度。通过评估内存结构和操作方案，最大限度地降低每带宽扩展的绝对功耗；为了实现总内存Die尺寸最小化，则是通过在不扩大现有物理尺寸的情况下增加存储单元数量和功能。

小结

显然，人工智能、数据中心的应用还将拉动HBM的需求，但从成本来看，HBM的平均售价至少是DRAM的三倍，前不久受ChatGPT的拉动，HBM的价格更是水涨船高，消息人士称，与性能最高的DRAM相比HBM3的价格上涨了五倍。不过，这一市场前景也正是DRAM存储厂商投入技术和产品的动力。

声明：本文由电子发烧友原创，转载请注明以上来源。如需入群交流，请添加微信elecfans999，投稿爆料采访需求，请发邮箱huangjingjing@elecfans.com。
