拆解报告：德力西2A1C USB延长线插座
来源:充电头网发布时间:2023-03-232568浏览
询问 AI前言
充电头网拿到了德力西推出的一款USB-C插线板，这款插线板长度为1米，具有两个新国标五孔插孔和2A1C输出接口。插座内部采用一体铜条连接，并具备全局总控开关。其中USB接口支持5V2.4A输出，满足同时连接交流供电和直流充电输出，无需额外的充电器。下面就带来德力西这款USB延长线插座的拆解，看看内部的做工用料。
此前充电头网还拆解过德力西18W 1A1C快充插座，欢迎查阅。
德力西USB延长线插座外观

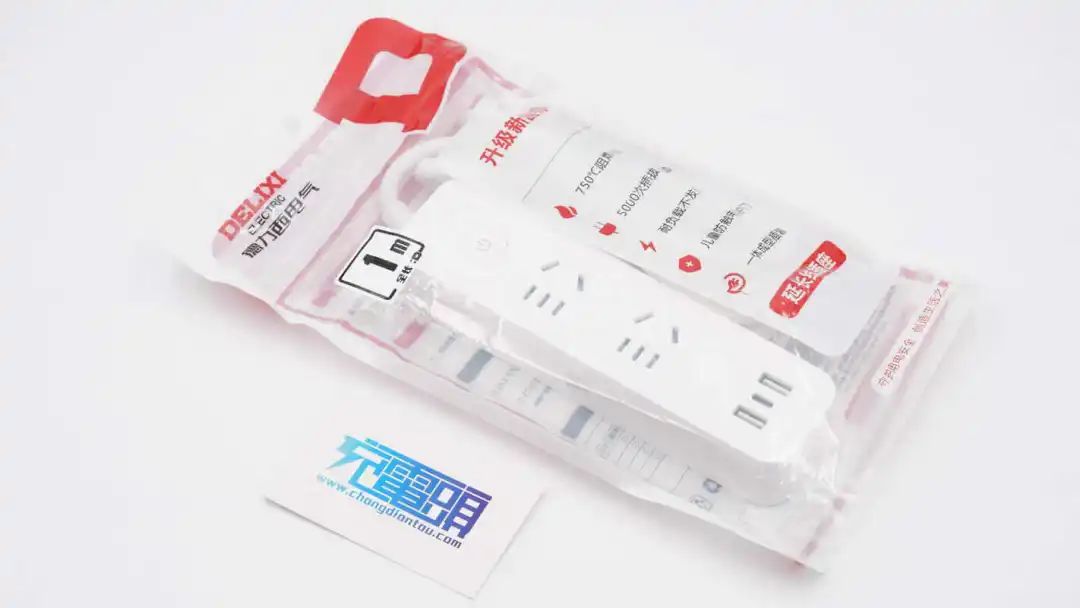

产品采用塑料袋包装，袋子上印有DELIXI德力西电气品牌、1米全长以及五大卖点。
插座采用时下流行的长条造型设计，不占桌面空间同时满足办公的场景轻量化用电需求。

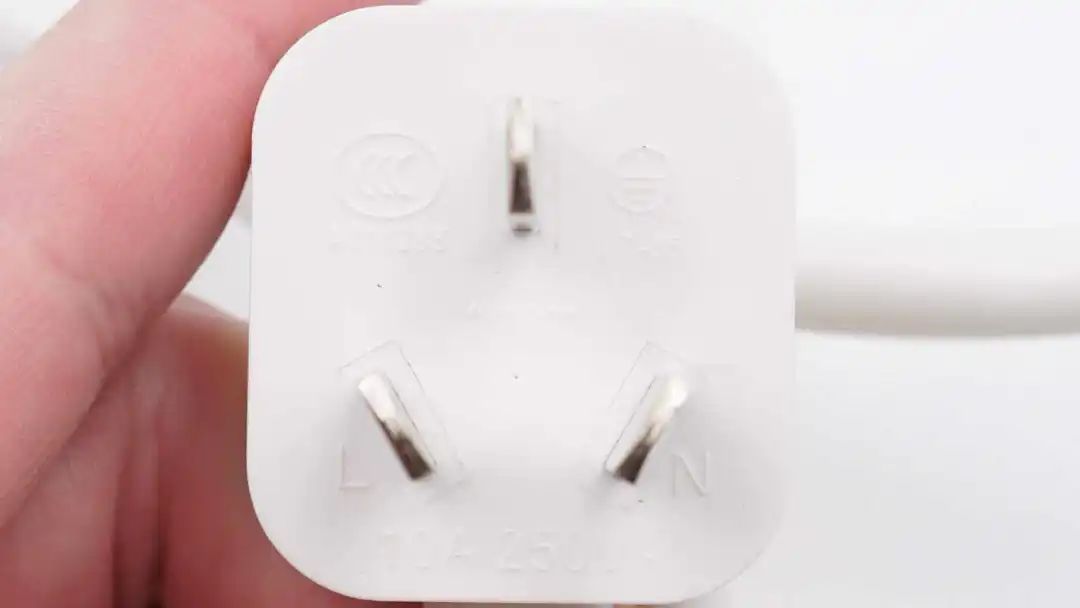

电源线插头为三脚国标，规格为10A 250V~，通过了CCC认证。

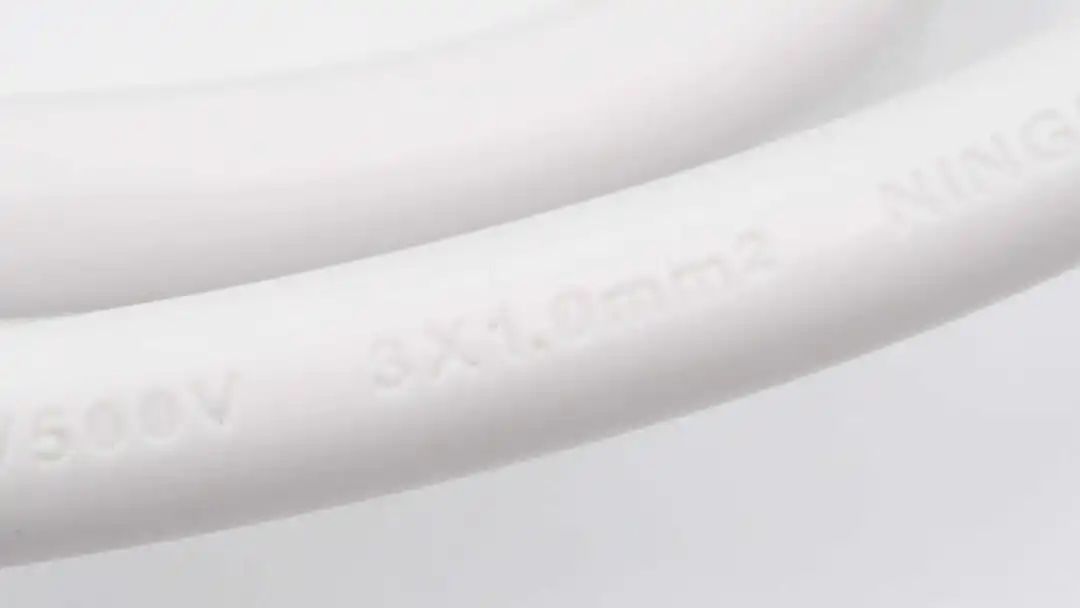

线缆规格为3 x 1.0mm²。

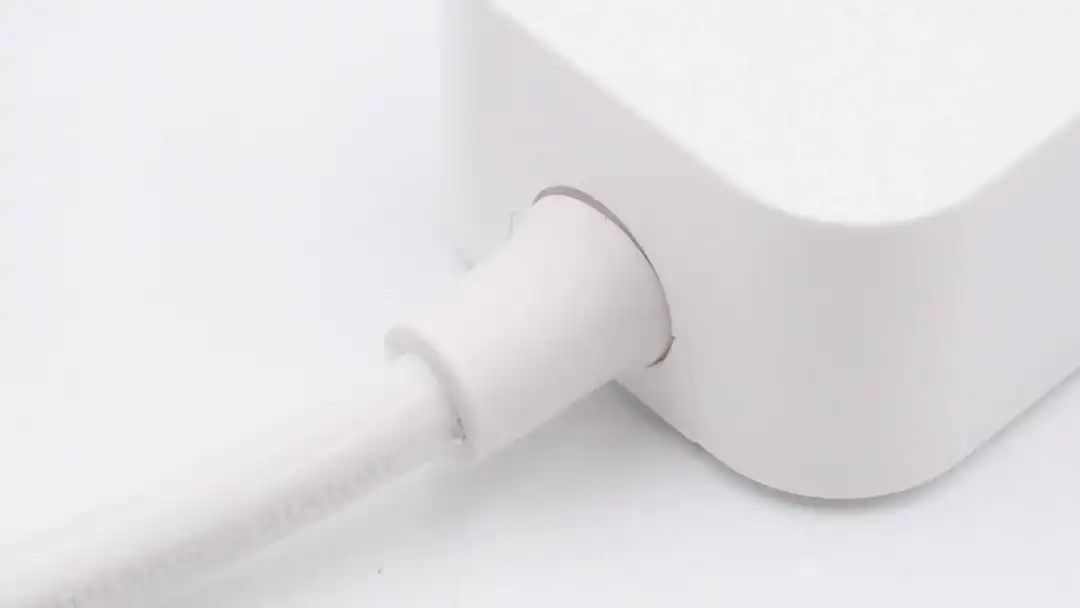

线缆和机身连接处有胶套进行保护。

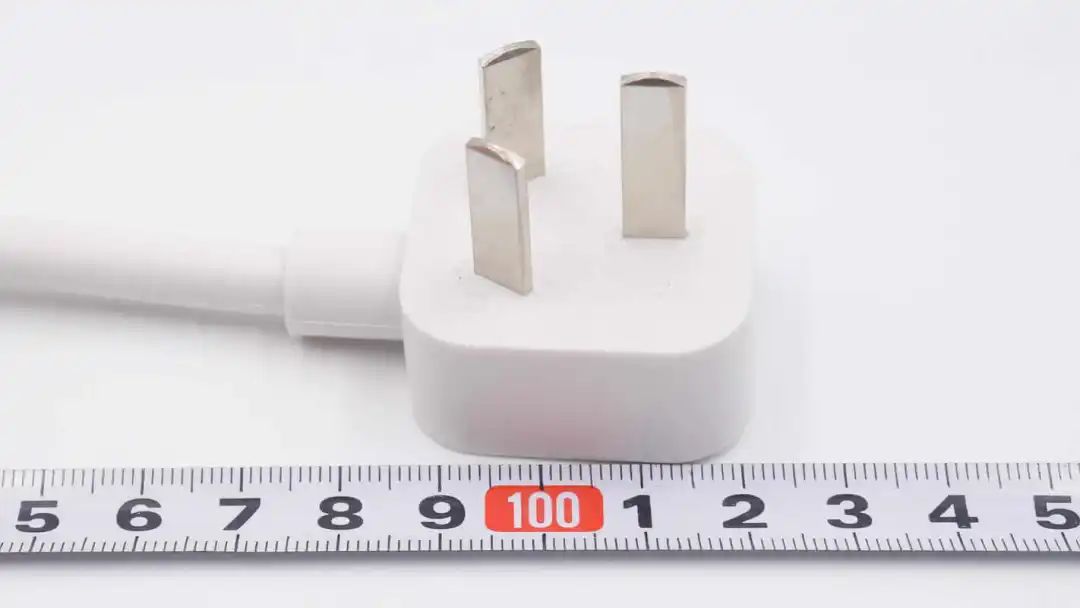

测得线缆长度约102cm。

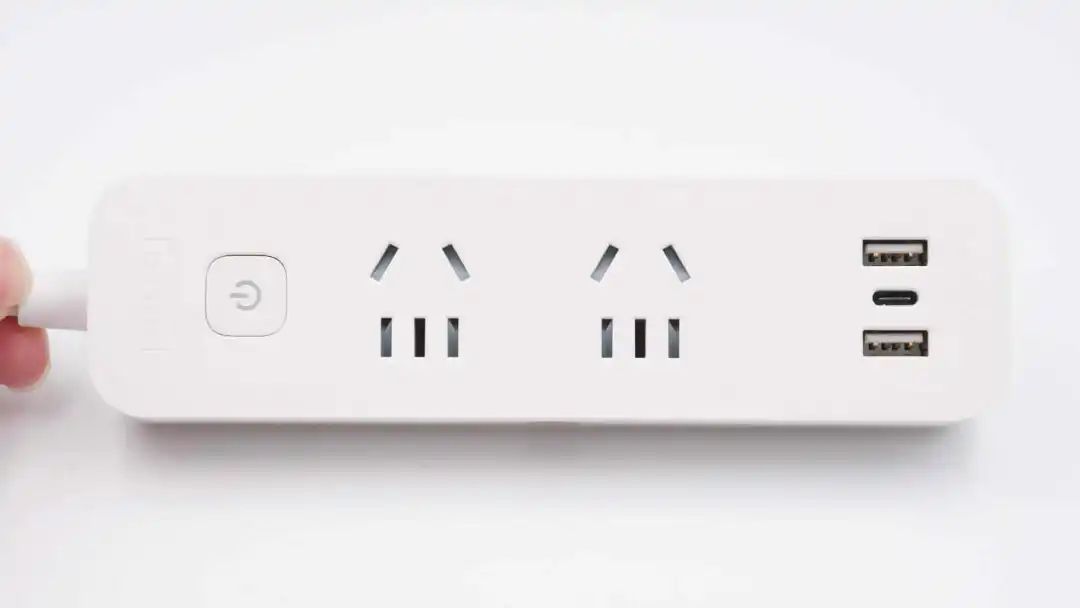

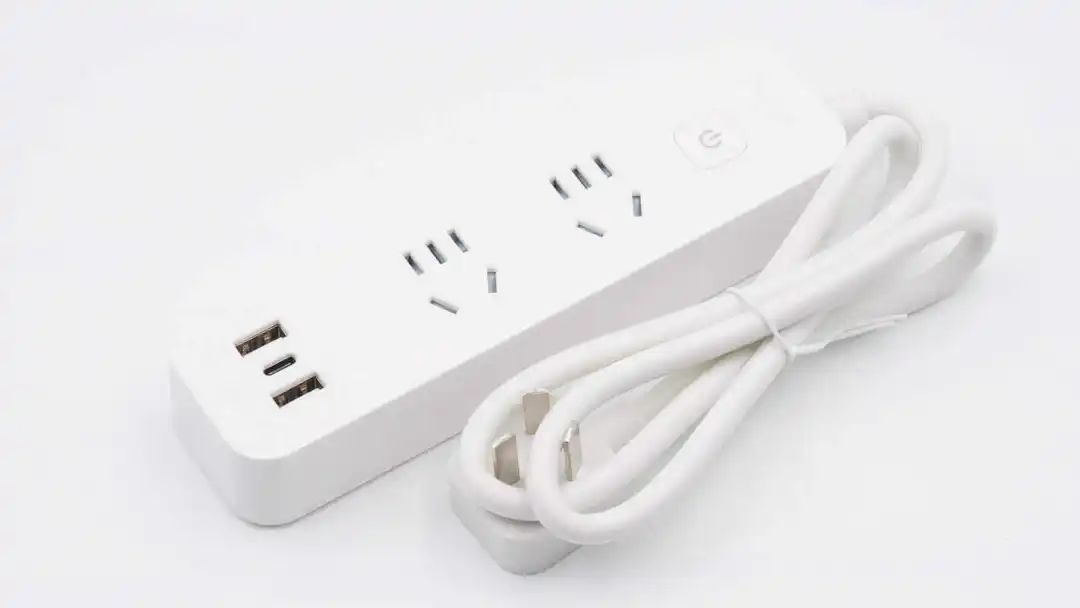

插座采用PC防火材质白色外壳，边缘过渡分明。机身顶面设有两组3+2新国标组合插口和2A1C三个USB接口。

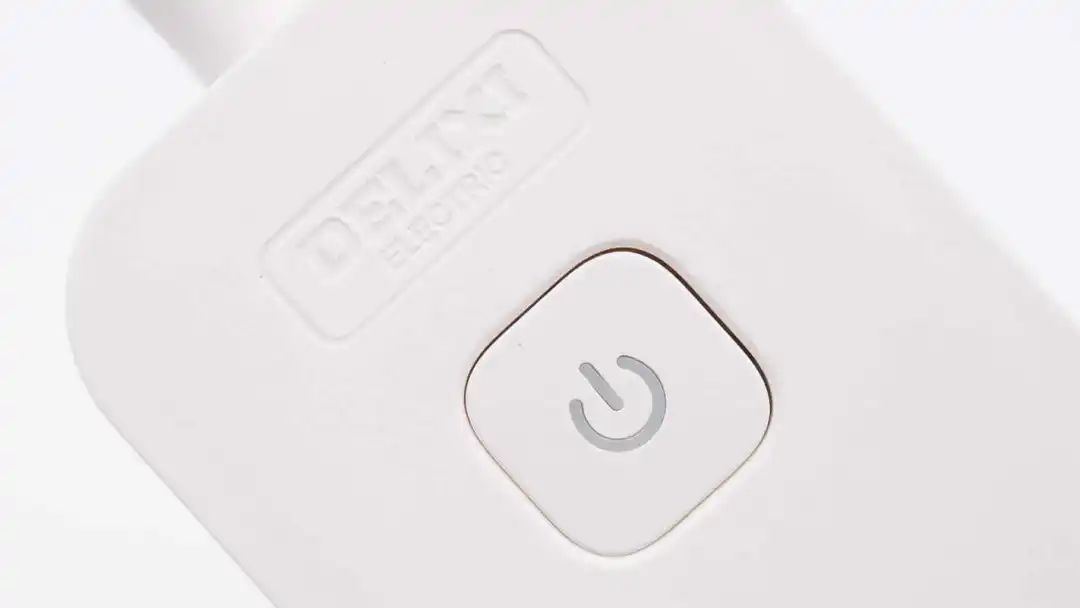

输入端设有指示灯开关二合一按键，一键断电以及方便判断。
插孔内置安全门，有效防止异物单孔插入，包装用电安全。

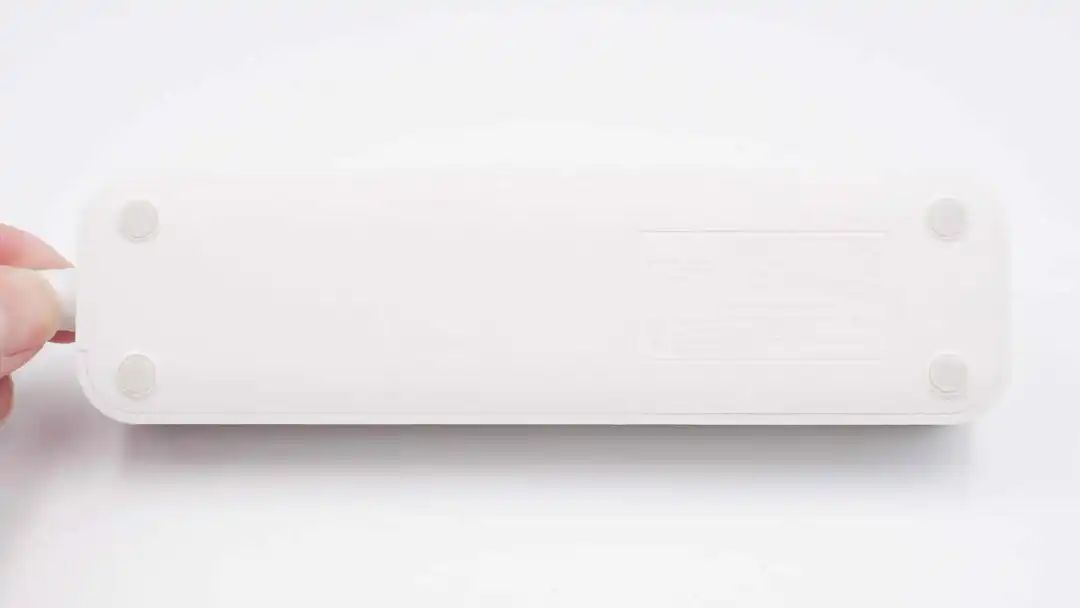

底部两端设有防滑胶垫保证使用稳定性。

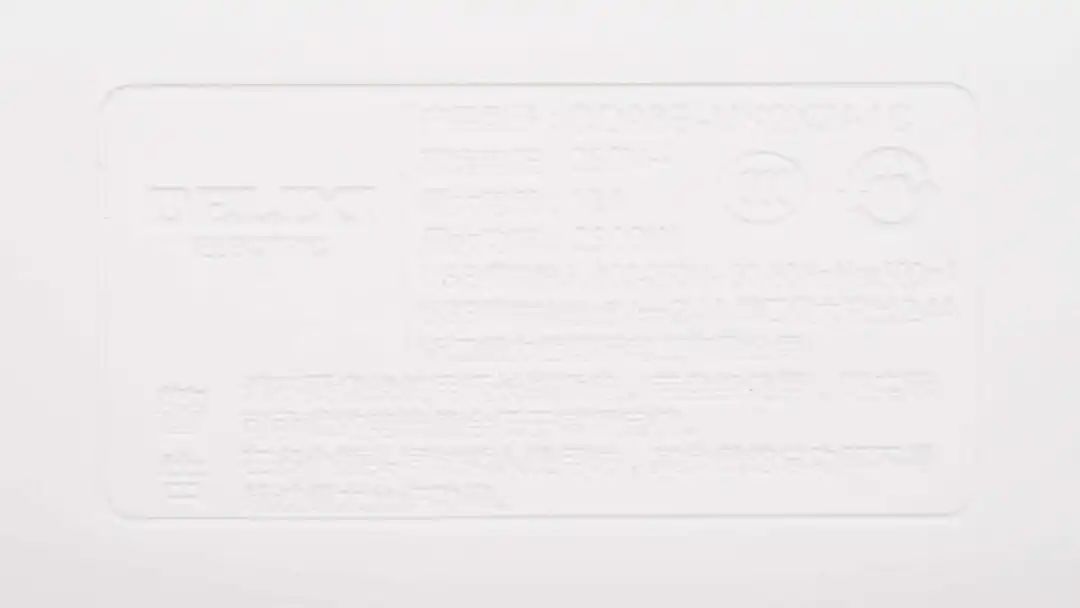

外壳上有产品品牌、规格和警告语等，额定电压250V~，最大电流10A，最大功率2500W，USB模块支持100-250V~50/60Hz 500mA输入，以及5V2.4A输出（单口最大输出2.4A）。

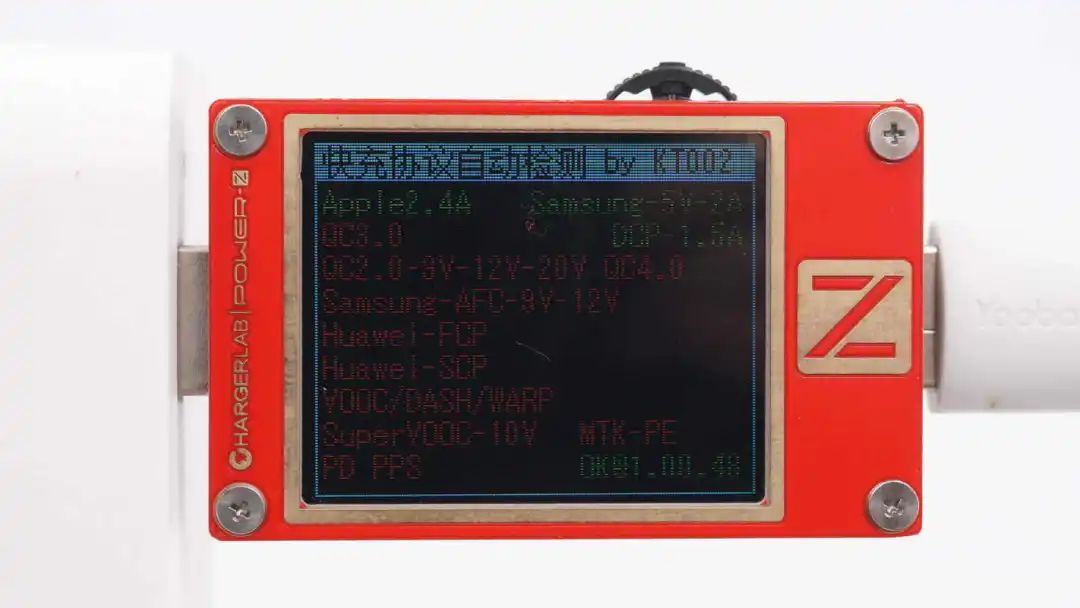

使用ChargerLAB POWER-Z KT002实测USB-A口支持Apple 2.4A、Samsung 5V2A、DCP充电协议。

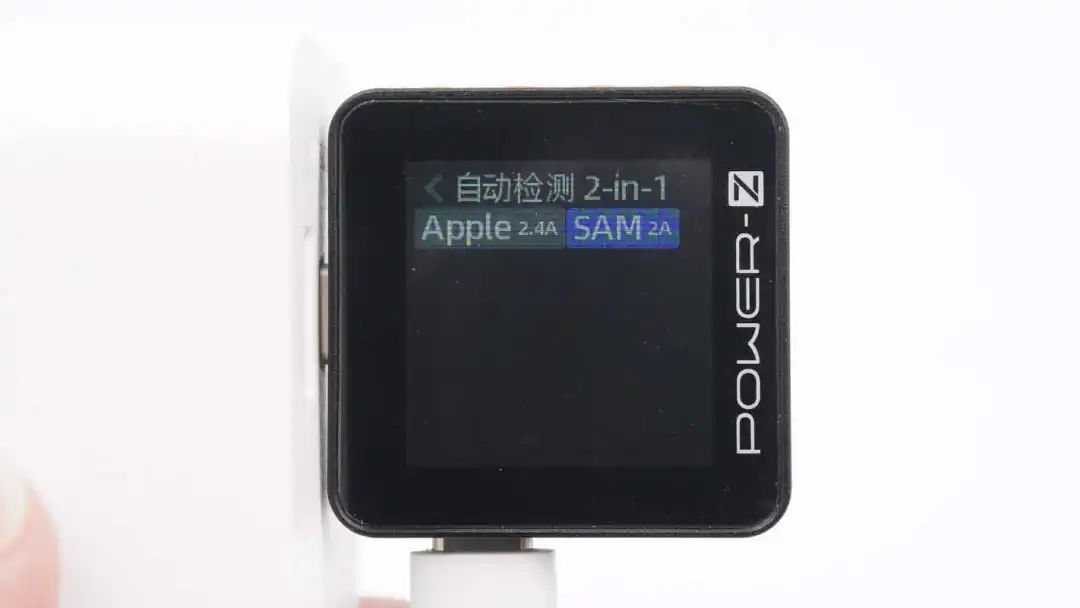

使用ChargerLAB POWER-Z KM003C实测USB-C口支持Apple 2.4A、DCP充电协议。
德力西USB延长线插座拆解
看完了德力西这款USB延长线插座的开箱和协议测试，下面就进行拆解，看看内部的设计和用料。

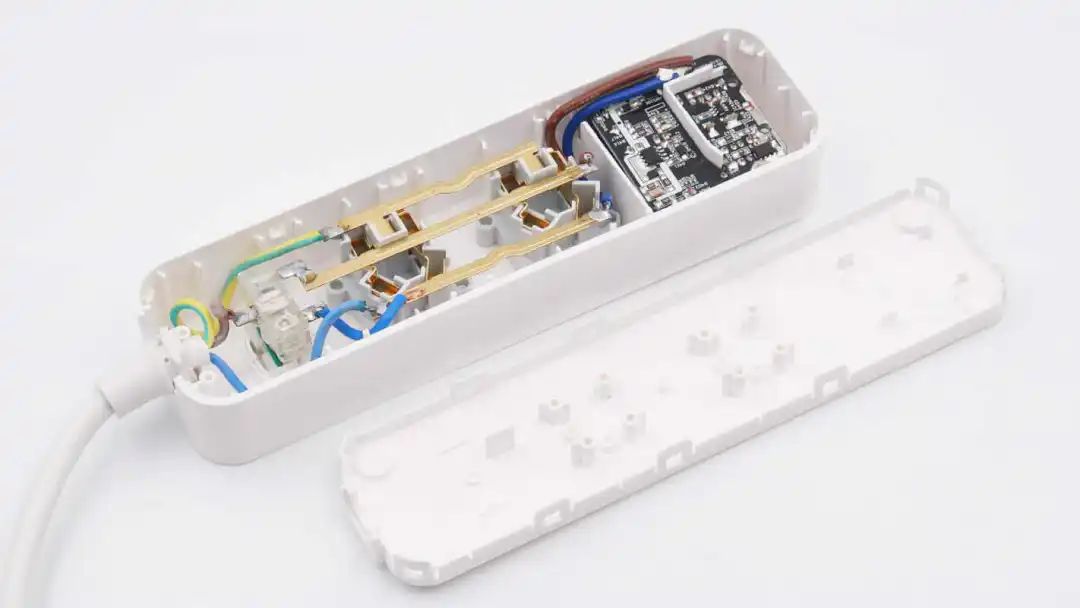

首先沿外壳接缝撬开后盖，露出内部一体铜条和PCBA模块。
插座输入线焊接连接到插座一体铜条和USB充电模块。

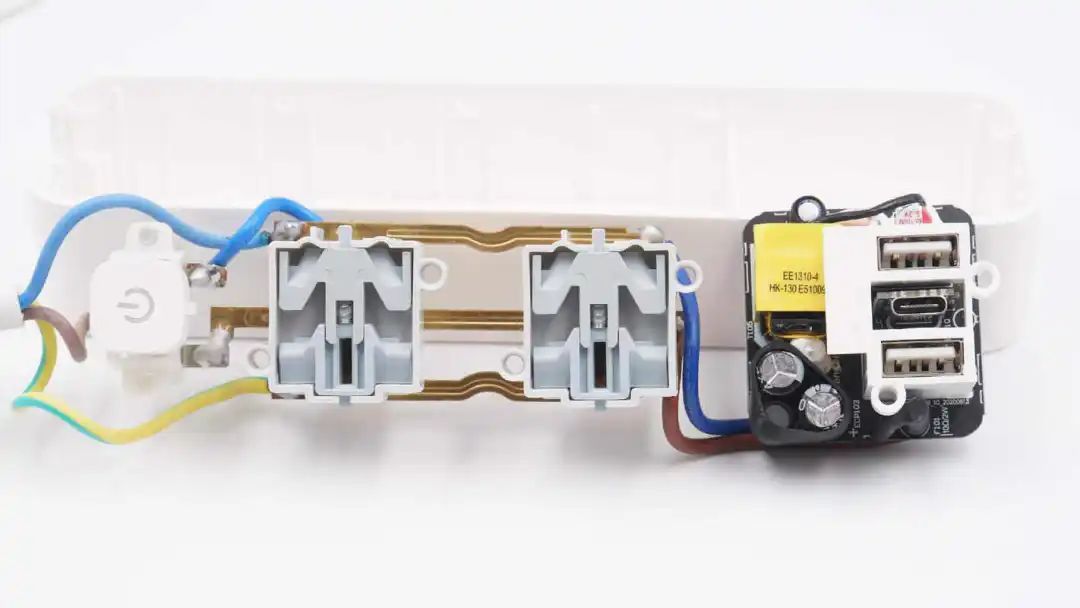

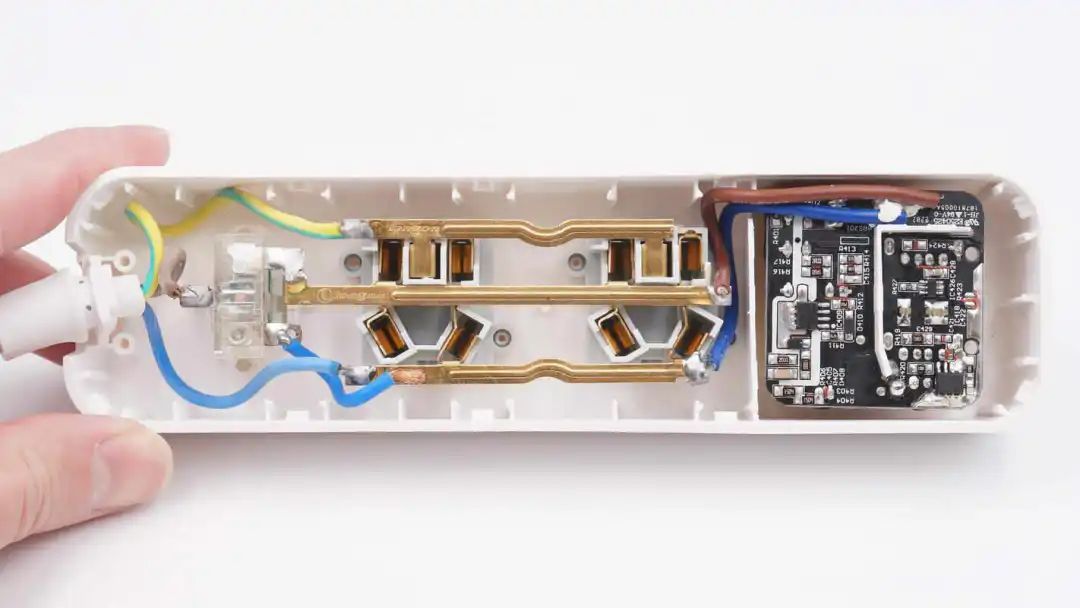

取出外壳内部插座模块和USB充电模块，插座模块正面覆盖安全门，USB充电模块覆盖隔离板。
电源开关按钮为内置指示灯设计。

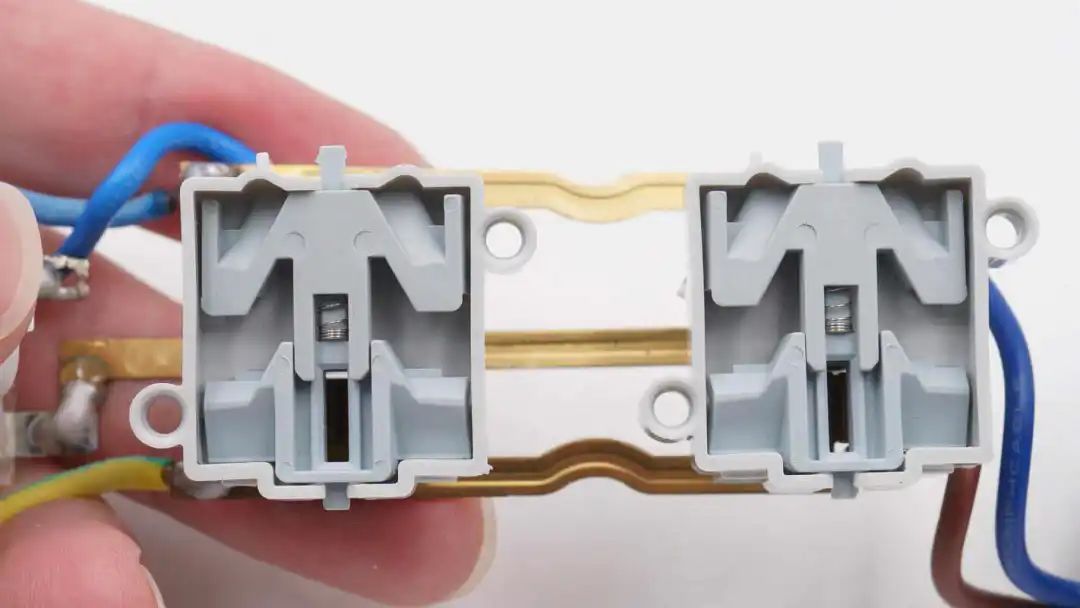

插座模块正面安全门结构特写。

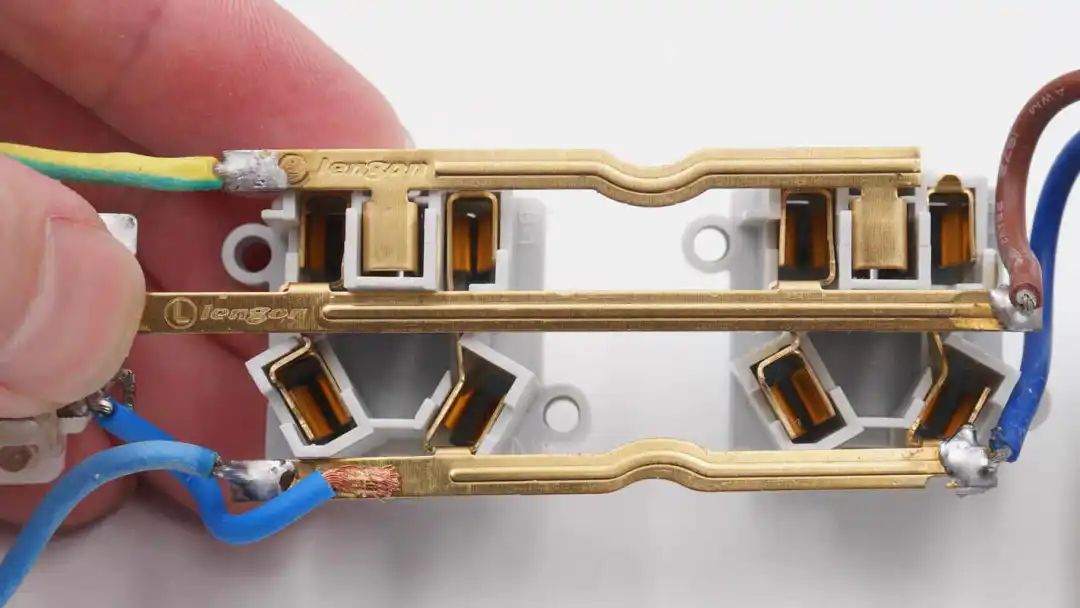

插座模块一体铜条特写。

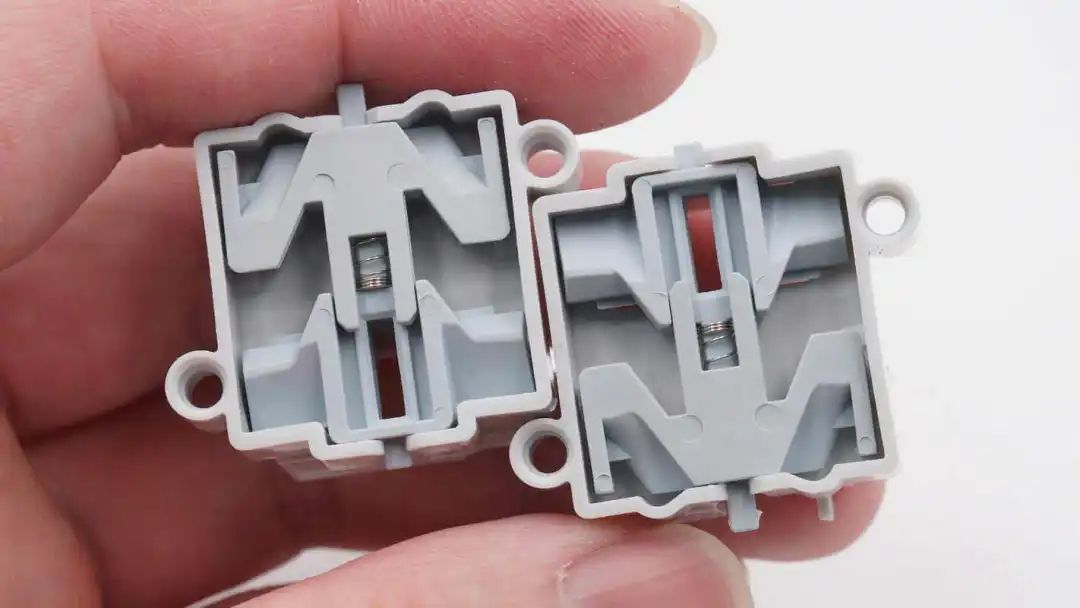

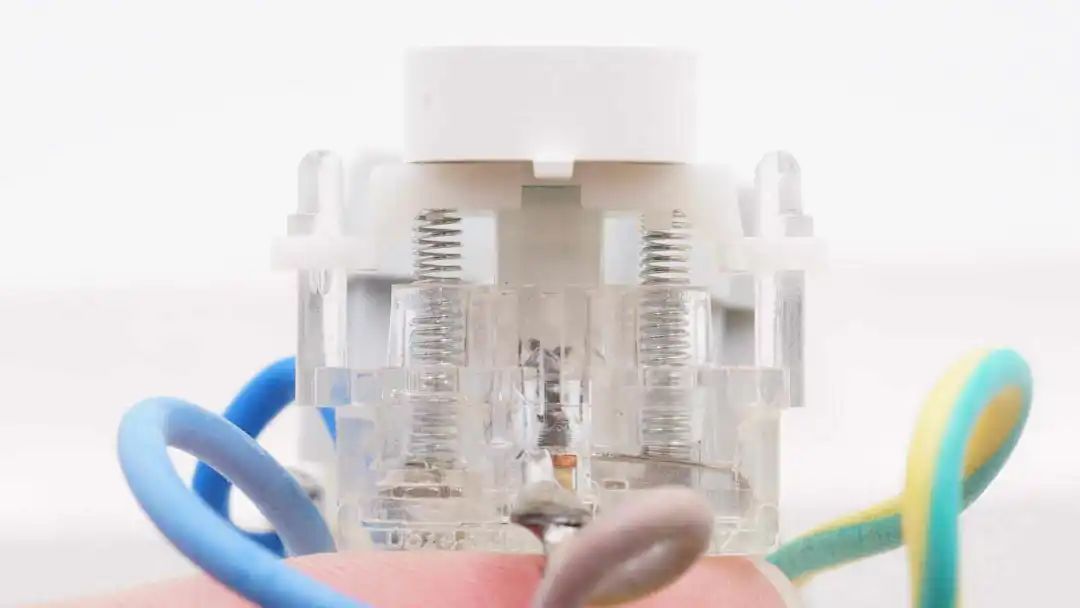

安全门为可拆卸设计。
火线铜条与电源开关焊接连接，铜条冲压L和lengon字样。

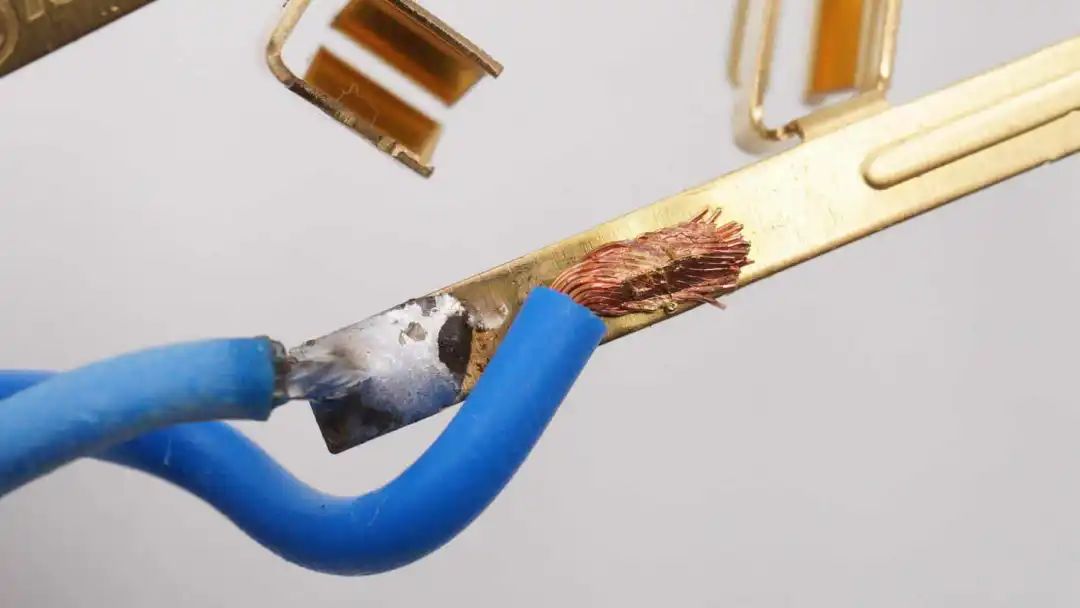

零线采用焊接和超声波焊接连接铜条。

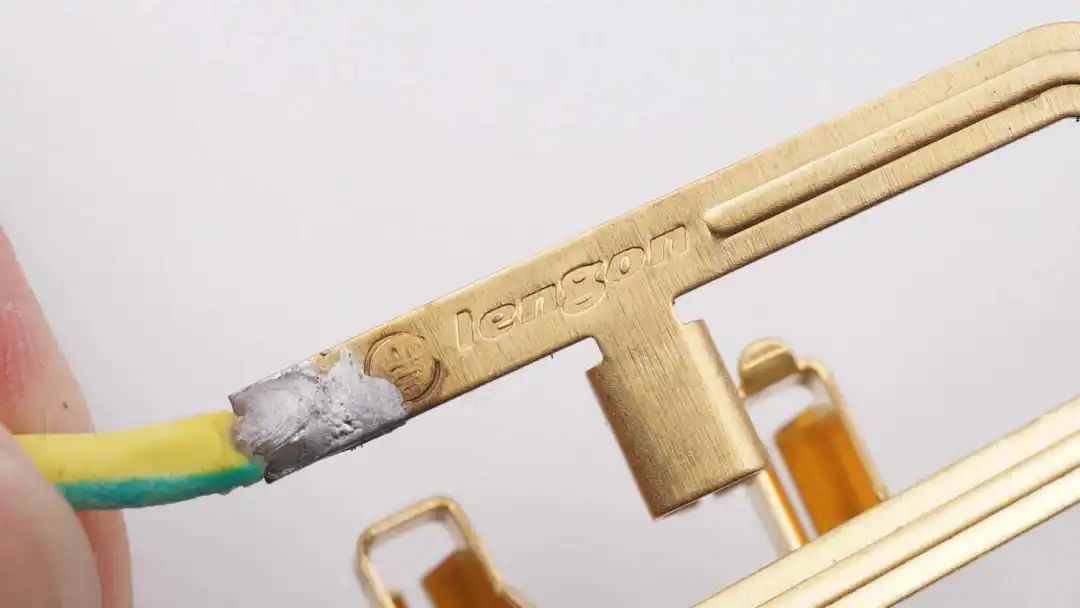

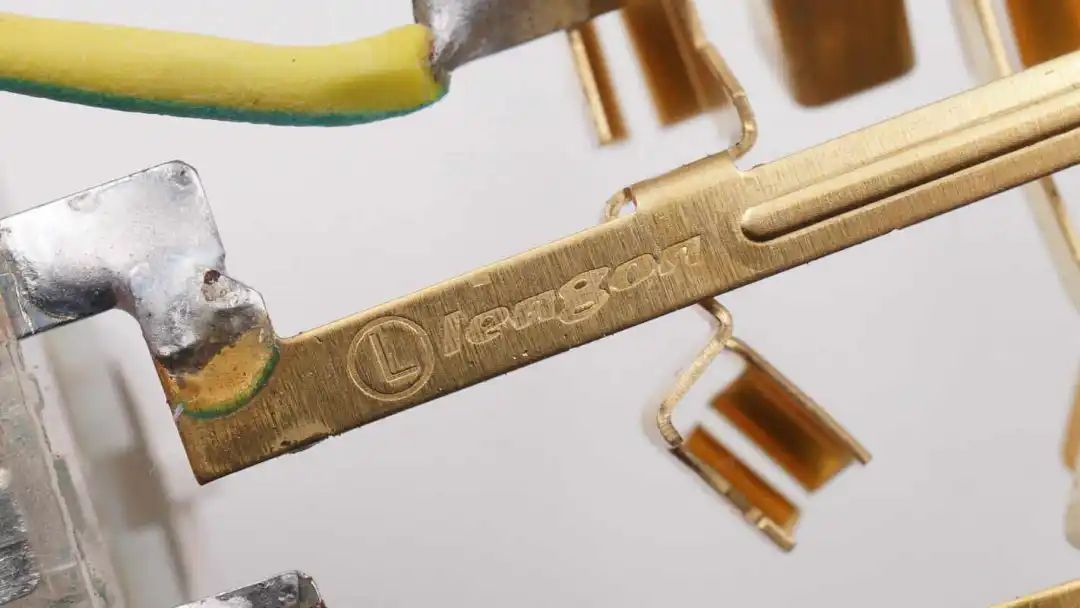

黄绿色接地线焊接连接到一体铜条，铜条冲压接地标识和lengon字样。

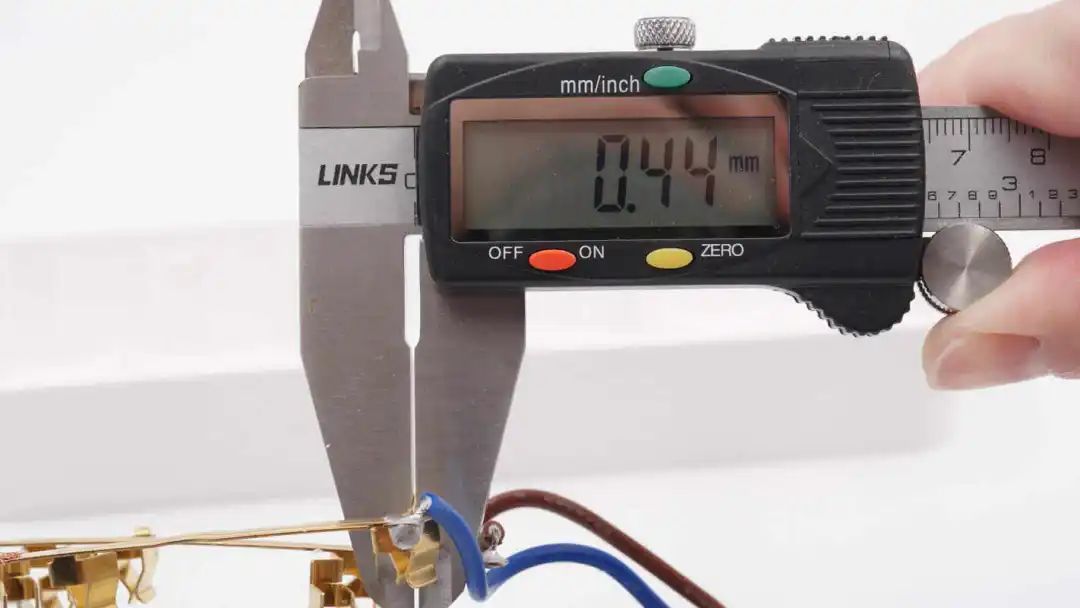

游标卡尺测得一体铜条厚度约为0.44mm。
USB充电模块正面覆盖隔离板。

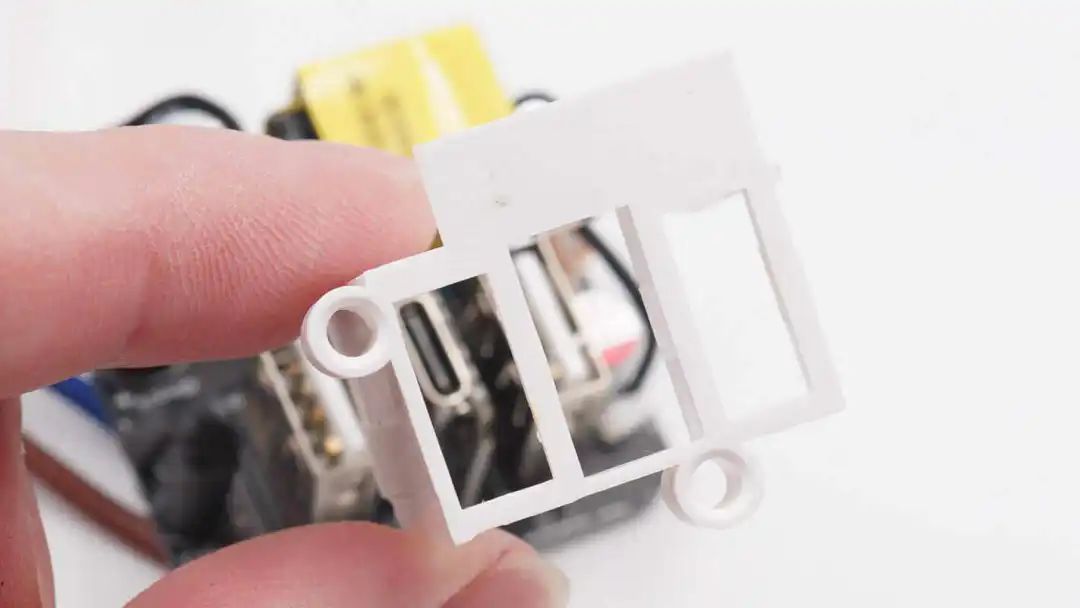

隔离板用于USB充电模块初次级隔离。

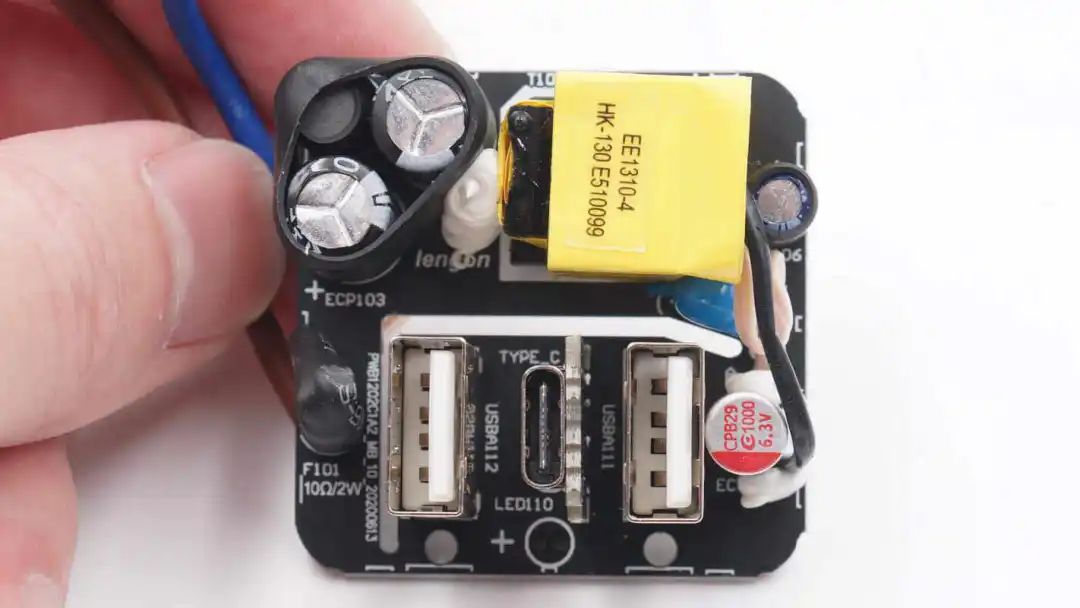

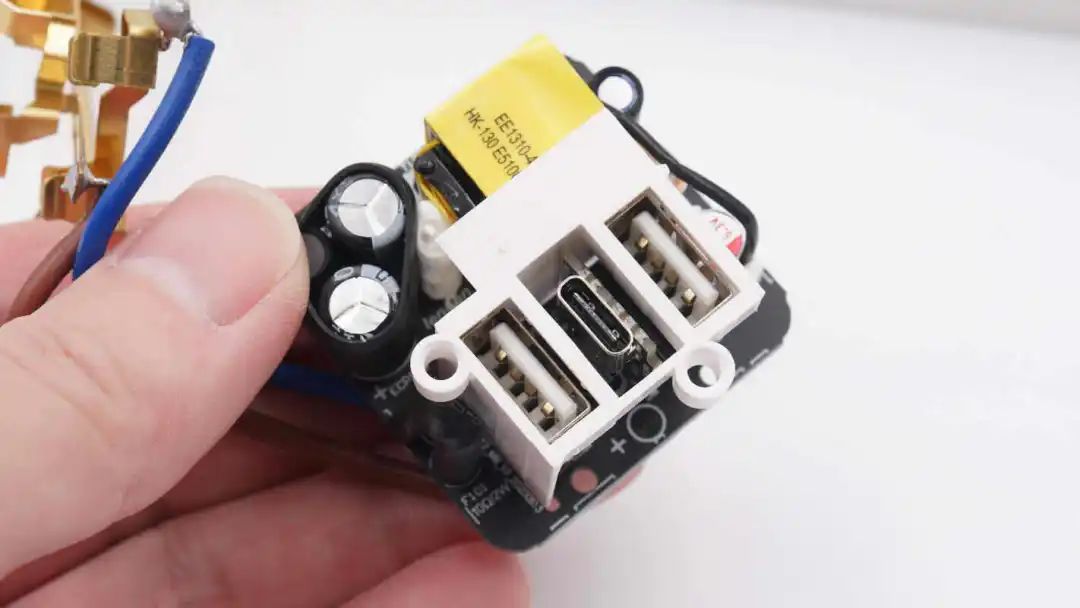

USB充电模块正面一览，左侧为交流输入端，焊接保险电阻，高压滤波电容，差模电感。电容和电感采用热缩管包裹绝缘。右侧为电源变压器，下方为USB母座和滤波电容。

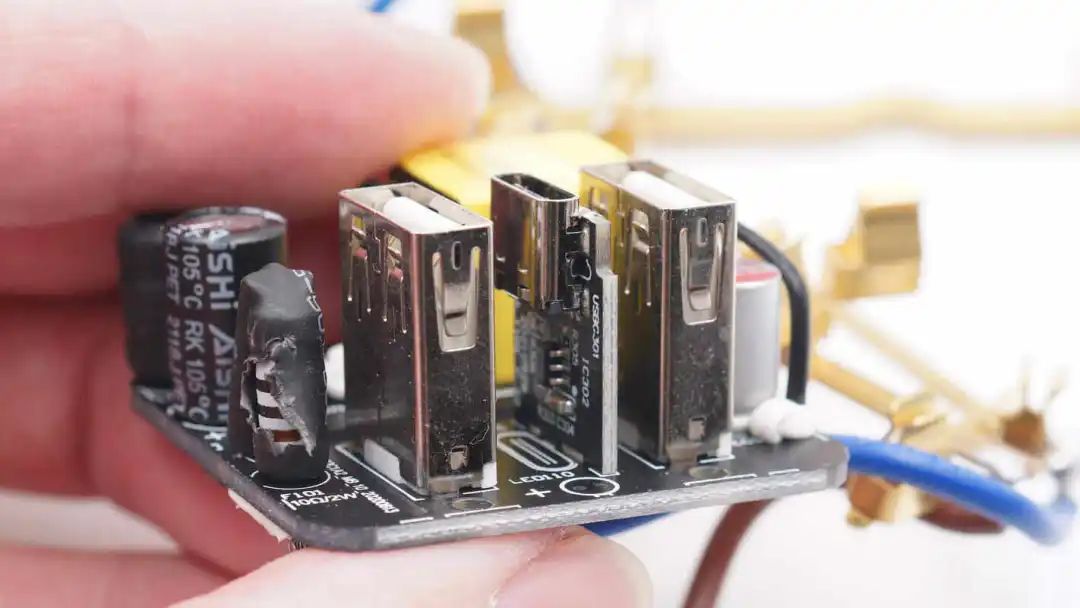

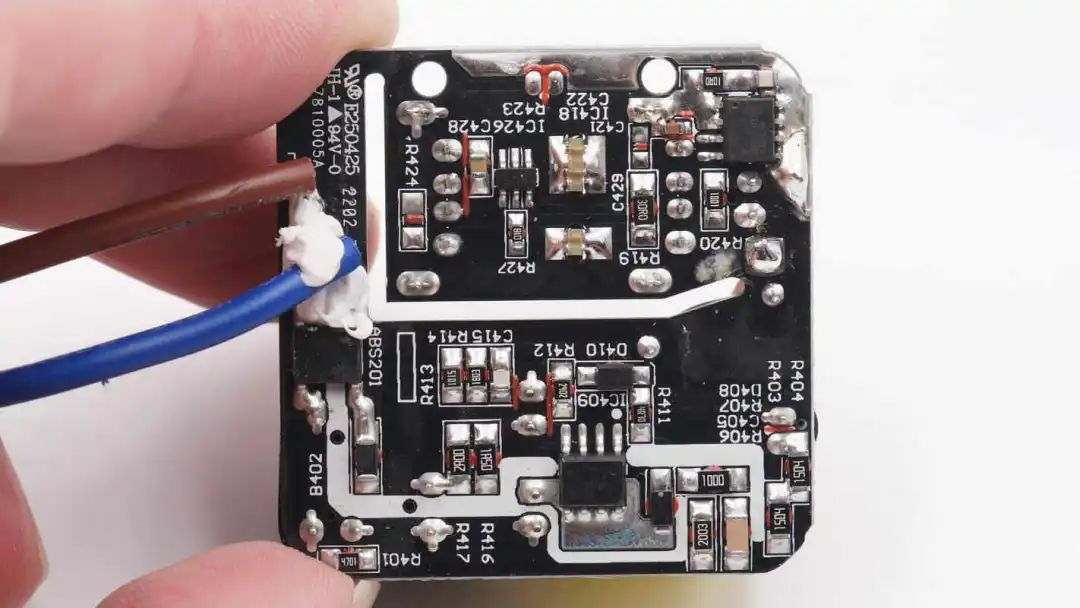

USB充电模块背面一览，焊接整流桥，初级主控芯片，同步整流芯片和自动识别芯片，初次级之间开槽并插入隔离板绝缘，电源采用原边反馈方案，没有使用光耦。下面我们就从输入端开始了解整个模块的用料。

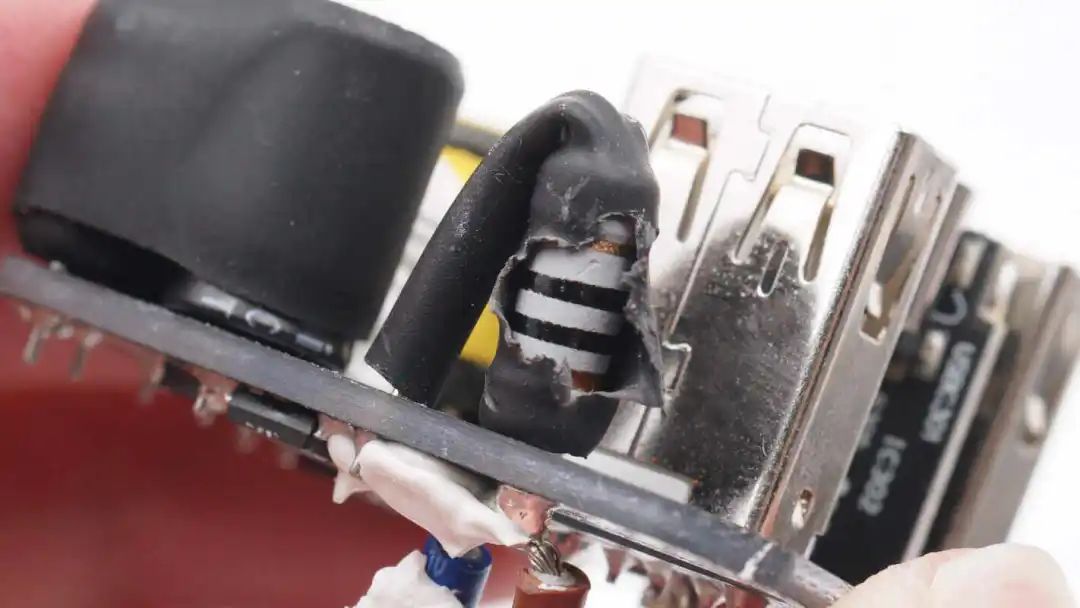

输入端10Ω保险电阻特写，外套热缩管绝缘。

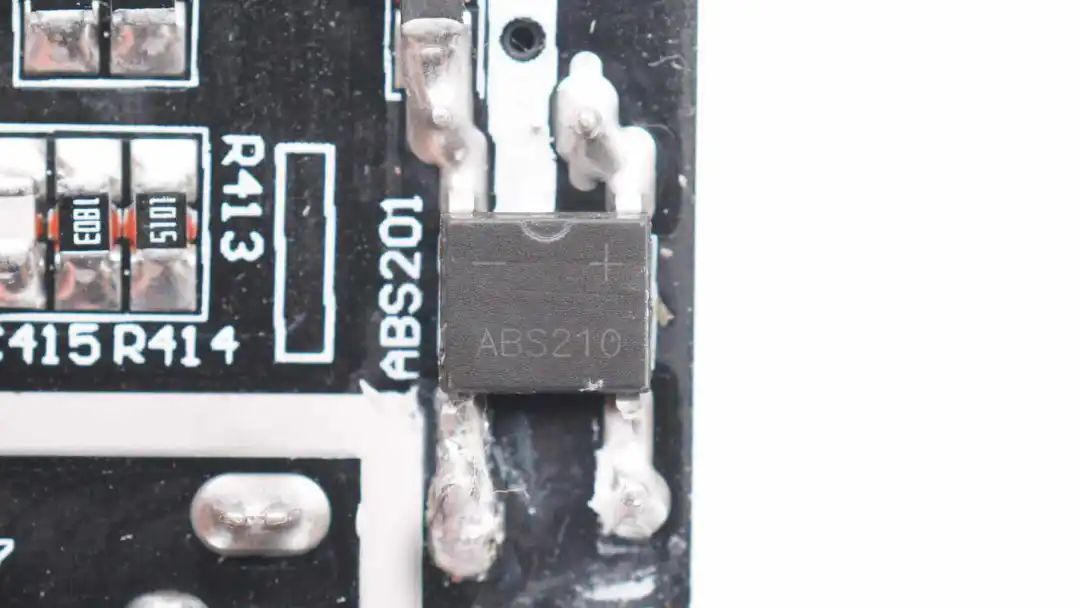

输入端整流桥型号为ABS210，规格为2A 1000V。

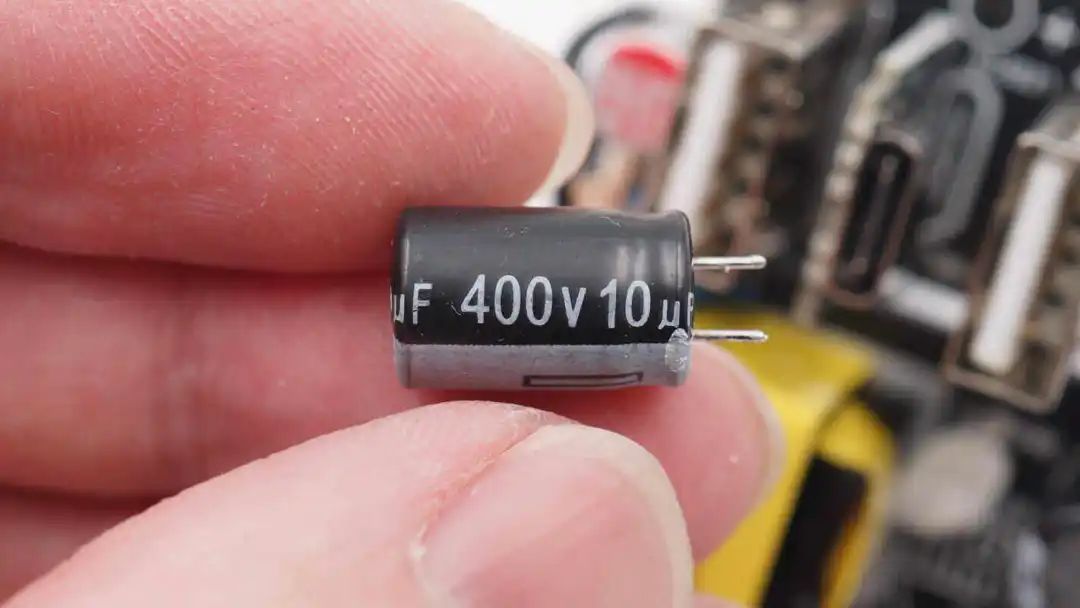

高压滤波电容来自AiSHi艾华，两颗规格均为400V10μF。

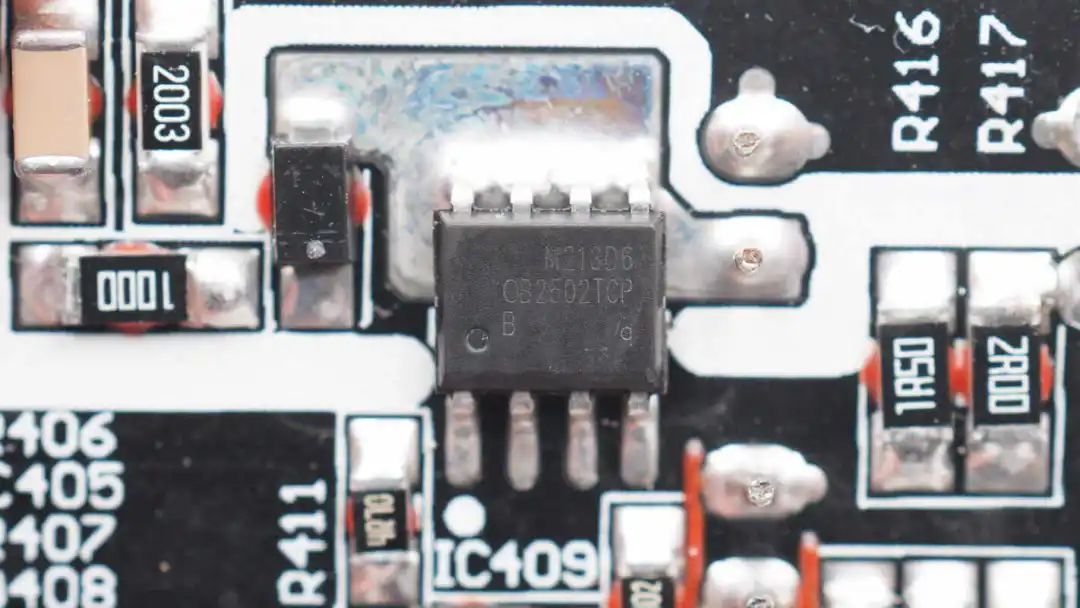

初级主控芯片来自昂宝，型号OB2502，是一颗内置开关管的电源芯片，具有高精度恒压恒流控制，内置线损补偿以及一系列保护功能。

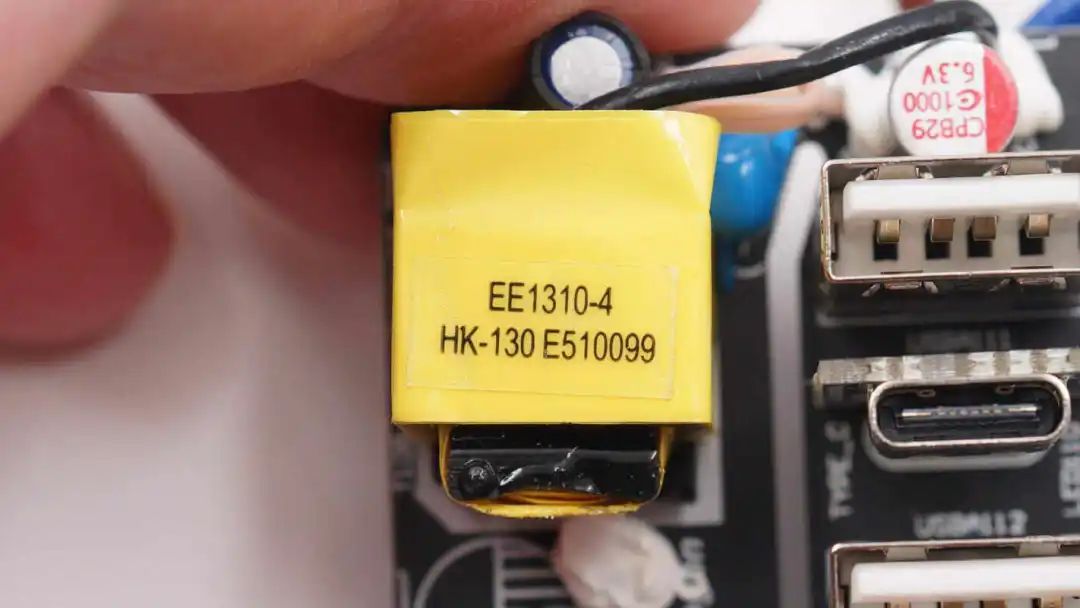

变压器采用EE1310磁芯，缠绕胶带绝缘。

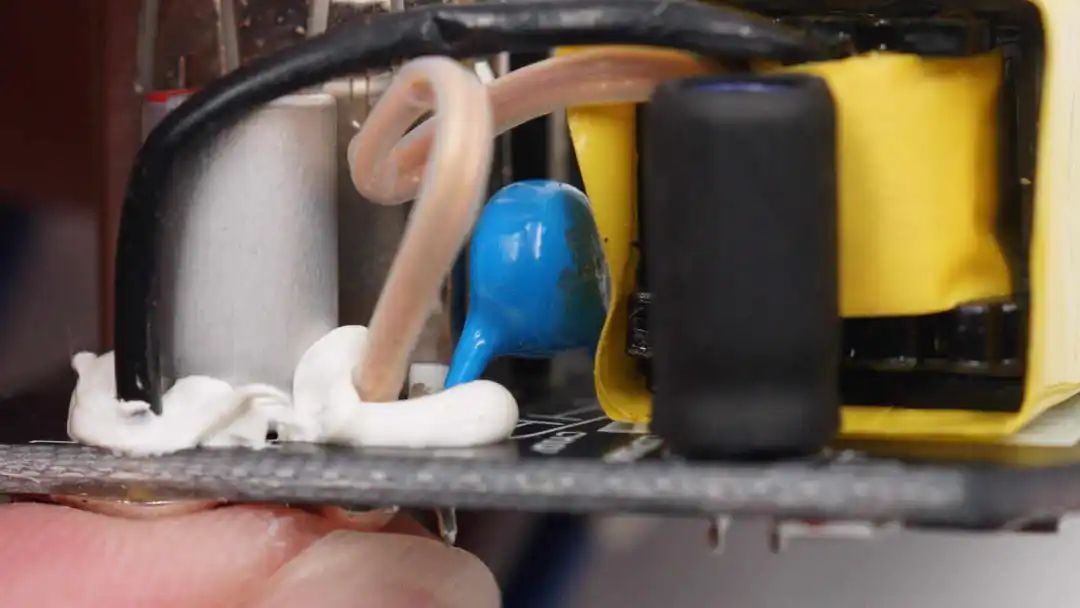

蓝色Y电容特写。

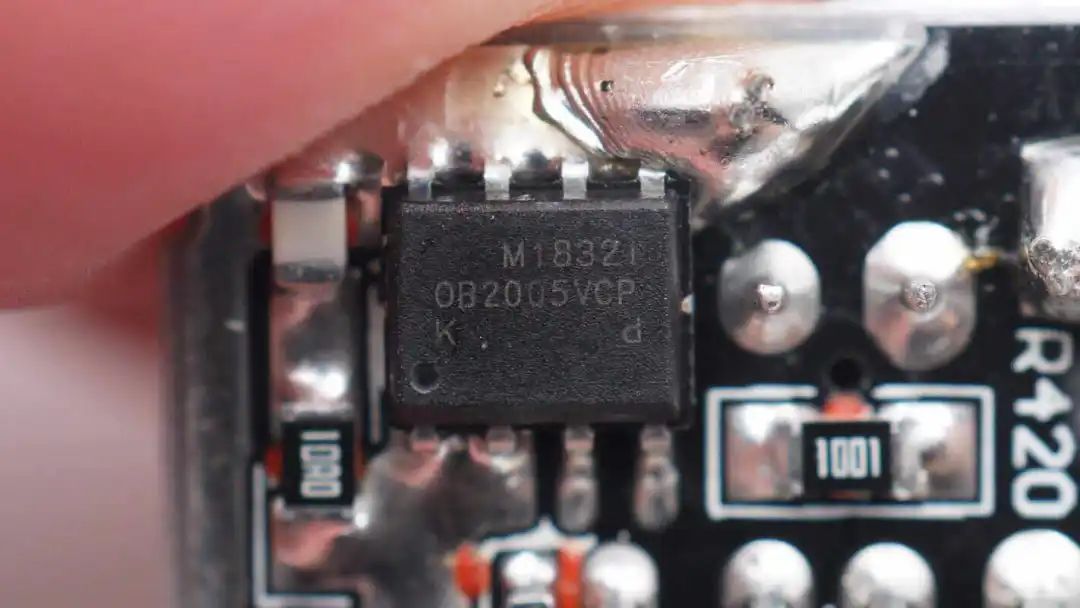

同步整流芯片来自昂宝，型号OB2005，是一颗内置同步整流管的同步整流芯片，支持200KHz开关频率，支持5V输出应用。

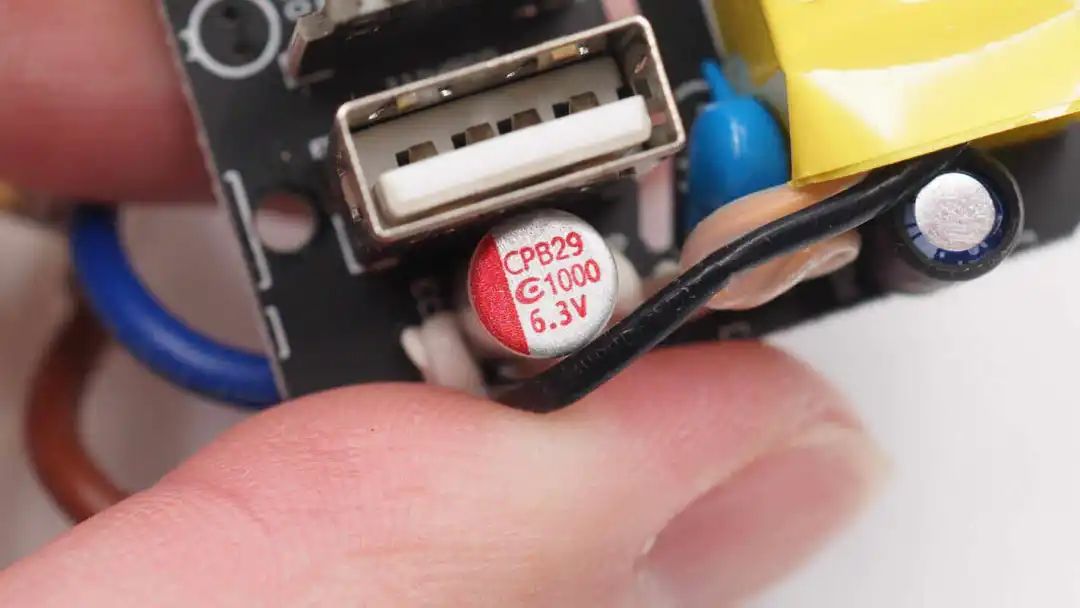

输出滤波电容来自钰邦，规格为1000μF 6.3V。
USB-A母座采用垂直焊接，USB-C母座焊接在垂直小板上。

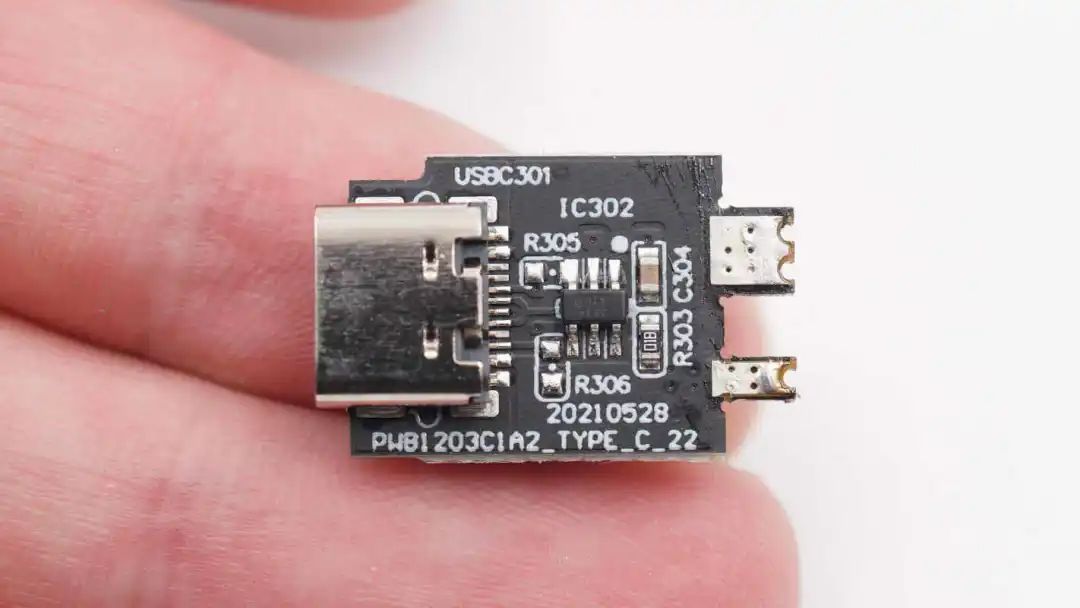

焊接取下USB-C接口小板，在小板上焊接一颗协议芯片。

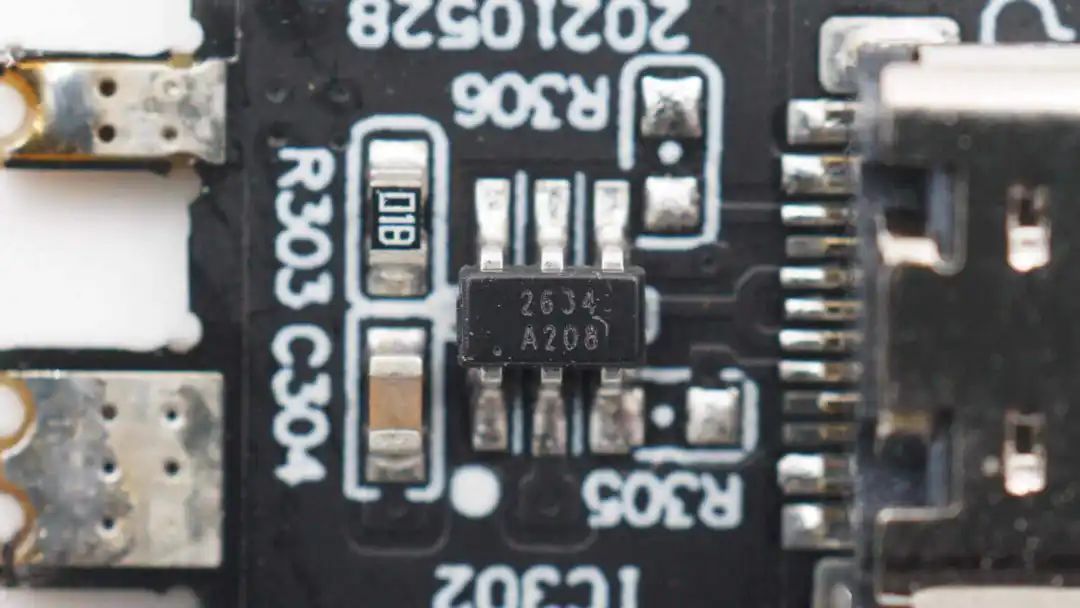

协议芯片型号为2634，用于USB充电自动识别。

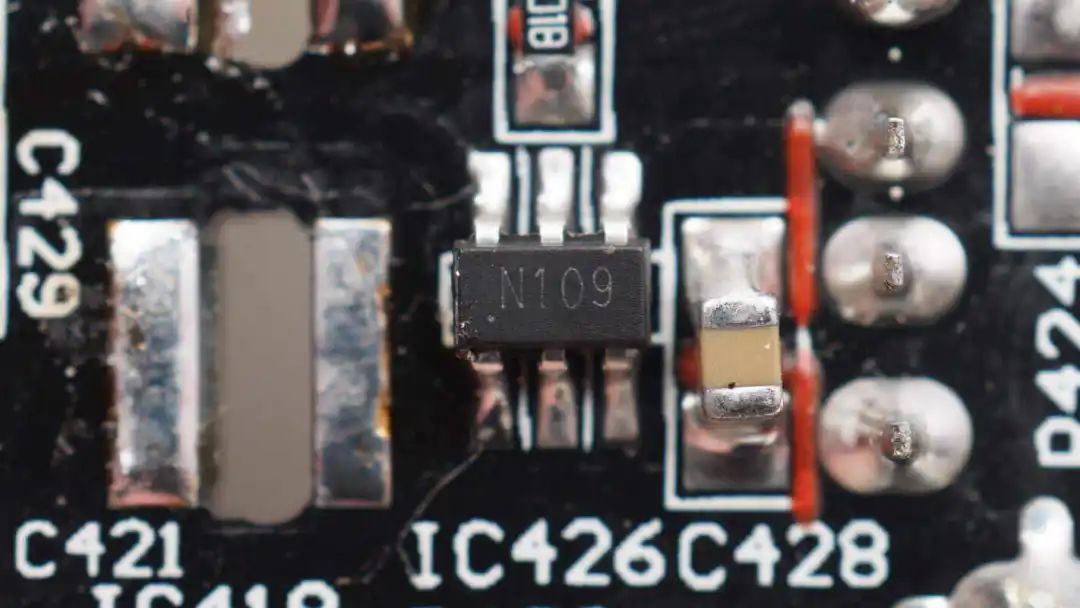

另一颗协议芯片丝印N109，用于USB-A口自动识别。

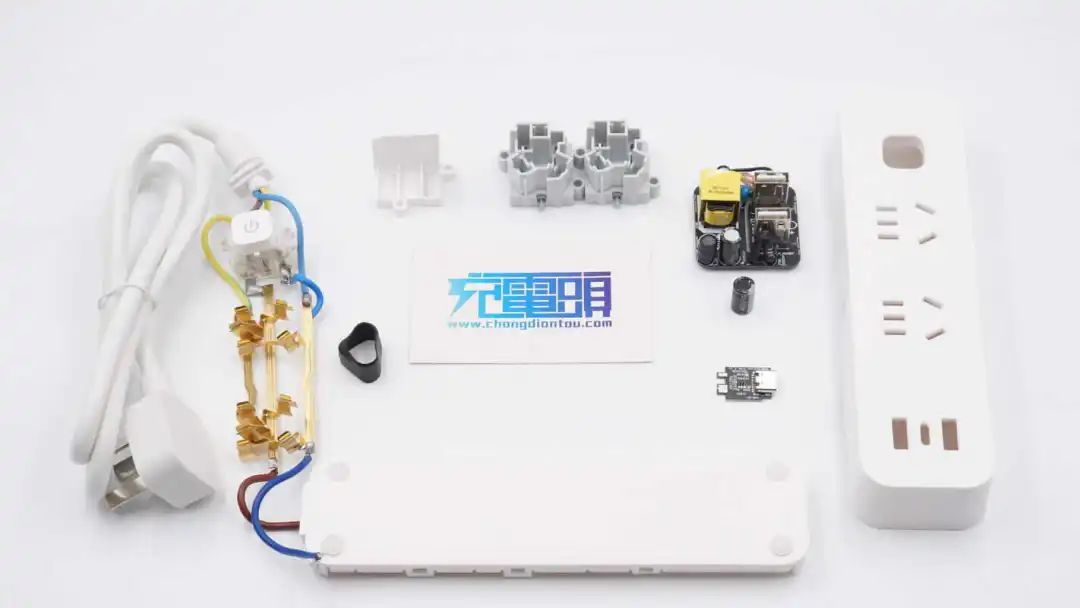

全部拆解一览，来张全家福。
充电头网拆解总结
德力西这款两位延长线插座采用白色外壳设计，简洁美观。插座配备电源总控开关，轻松控制全局供电。插座自带1.0mm²，1米长电源线，并具备两个新国标五孔插孔，均配有安全门，方便延长电源并连接家用电器。还还具有2A1C USB充电接口，满足智能设备供电需求。
充电头网通过拆解了解到，德力西这款延长线插座采用一体铜条设计，更加耐用。快充模块采用昂宝OB2502+OB2005高集成开关电源方案，初级电源芯片为原边反馈，无需光耦，次级为同步整流芯片，外围电路简洁。高压电解电容来自艾华，输出固态电容来自钰邦，整体用料扎实，做工可靠。
