比传统HDMI传输更快，HDMI2.1如何保证信号质量？

目 录

1. 前言

前言

HDMI是一种差动数字接口，为传输数字影像与语音而设计，主要运用于AV市场。

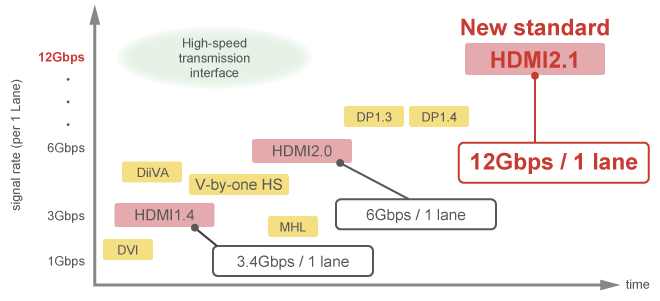

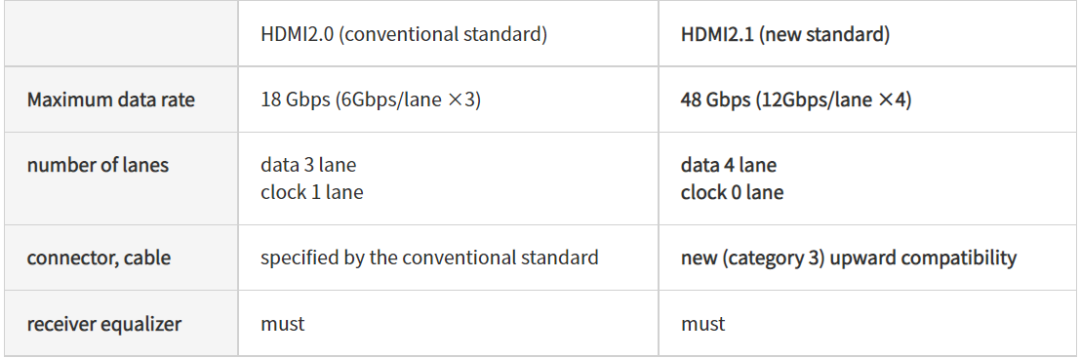

HDMI2.1对传统的HDMI2.0进行了扩展，速度是以前的两倍。

HDMI2.1的最大数据传输量是传统HDMI2.0的大约2.7倍，而每个通道的最大信号传输速度则高达2倍。

此外，HDMI2.0由3条数据线和时钟线构成，而HDMI2.1没有时钟线，数据线则增加到4个通道。

这样，HDMI2.1可比传统HDMI2.0的信号传输更高速，因此在采取降噪措施时，需要注意不要损坏信号质量。

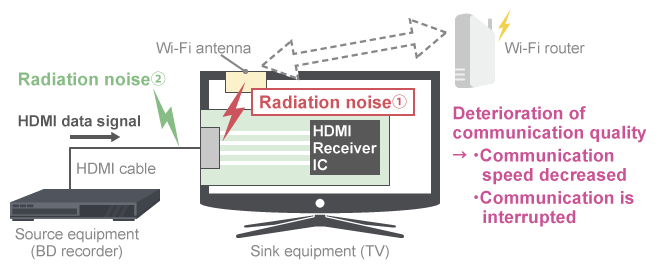

HDMI通信可能会存在以下两种噪声问题：

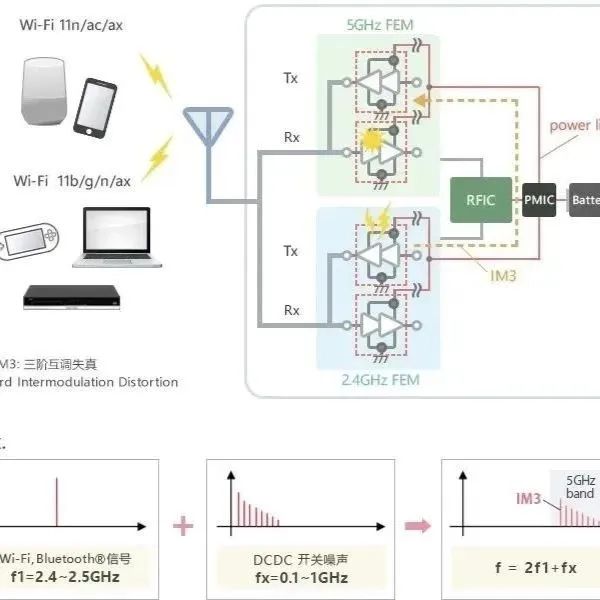

辐射噪声①: HDMI产生的噪声在设备内部干扰Wi-Fi天线，导致Wi-Fi通信灵敏度降低 (内部系统EMC)。

辐射噪声②: HDMI设备或电缆产生噪声 (辐射)。

本文中我们将着重就辐射噪声①的内部系统EMC来研究降噪措施。

HDMI2.1的降噪措施

村田推荐

HDMI2.1降噪建议使用的CMCC

01

DLM0NSB120HY2

02

DLM0QSB120HY2(共模阻抗高，具有良好的降噪效果)

03

NFG0QHB542HS2(对信号的影响极小)

点击图片，选择型号，申请样品或查询经销商库存

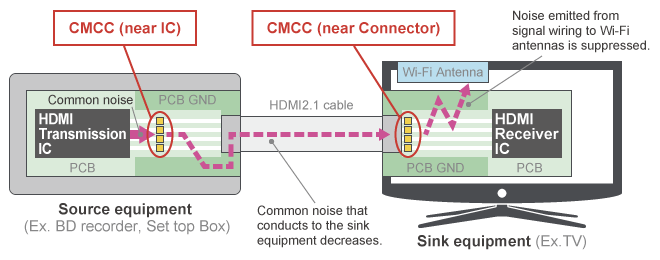

• 内部系统EMC措施

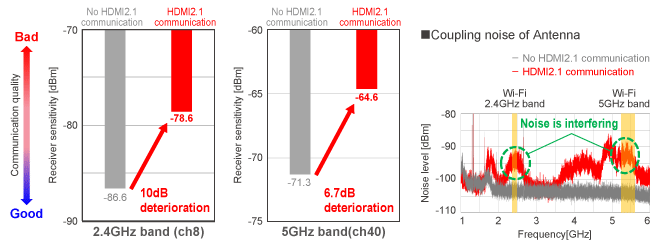

• Evaluation of Intra-EMC

辐射噪音的降噪措施

接下来对辐射噪音的降噪措施进行了调查。

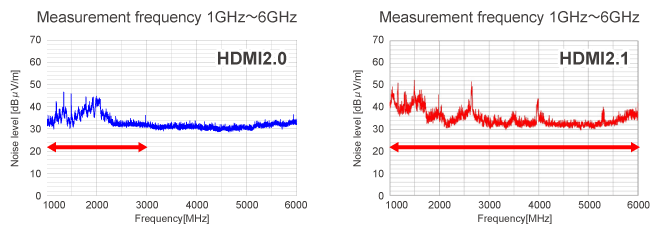

首先，确认了HDMI2.0和HDMI2.1的噪声谱之间所存在的差异程度。

• 传统HDMI2.0的辐射噪声

→在1GHz～3GHz的频段中产生broad噪声

• HDMI2.1的辐射噪声

→在1GHz～6GHz的频段中产生噪声

可知HDMI2.1产生噪声的频率更高。

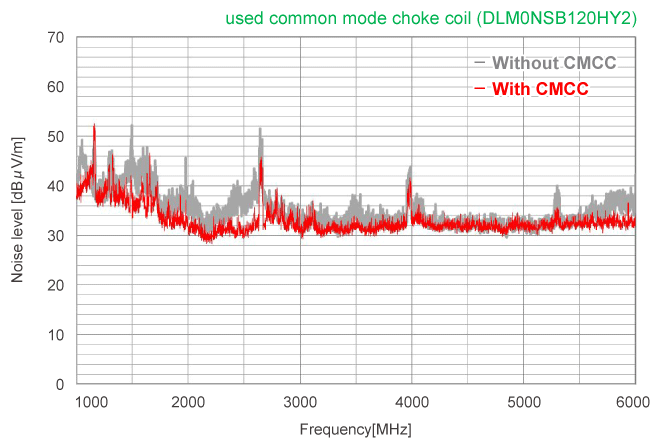

• CMCC的辐射噪声降噪措施结果

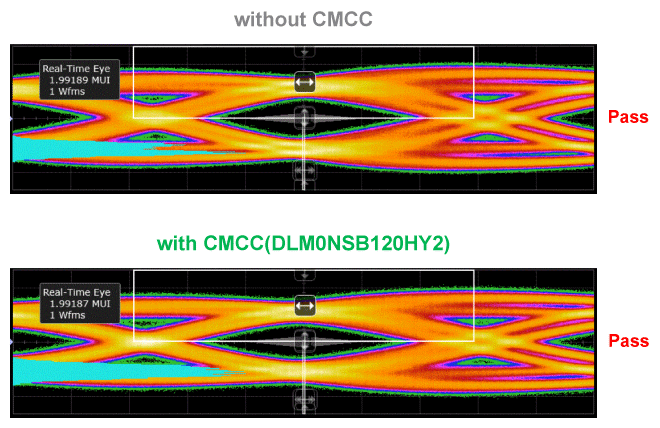

• 对信号质量的影响确认

对信号质量的影响确认 1

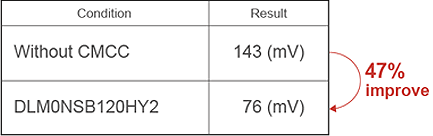

使用CMCC，AC共模噪声下降了47%！

总 结

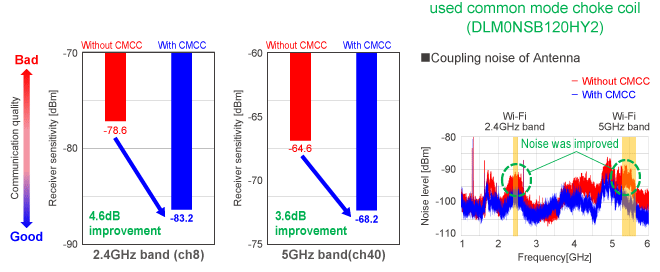

• Wi-Fi 接收灵敏度下降措施

  。




HDMI2.1通信时存在Wi-Fi接收灵敏度下降的问题，但使用CMCC后得以改善。

• 辐射噪声降噪措施（噪声发射改善措施）

HDMI2.1会在1GHz到6GHz的范围内产生辐射噪声，但使用CMCC后得以改善。

• 对信号波形的影响

  。




即使安装了CMCC，也未对眼图遮罩测试产生影响。

使用CMCC后，AC共模电压得以降低。

本次，HDMI2.1降噪建议使用CMCC有共模阻抗高、具有良好的降噪效果的DLM0NSB120HY2和DLM0QSB120HY2，以及对信号的影响极小的NFG0QHB542HS2。

muRata

延/伸/阅/读

MORECONTENT

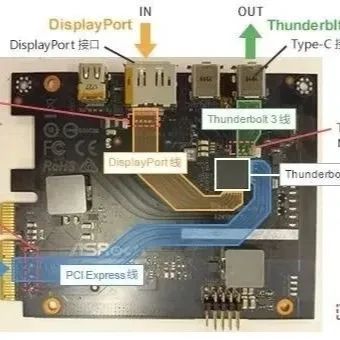

USB4降噪措施详解
