SimSurfing系列_02 | 以MLCC为例，三个视频，学会使用特性表示工具

选定适合电路的电子元器件，需要高精度特性数据。此时，工程师会面临这样的需求：“我想减少从丰富的产品阵容中筛选所需的时间！”、“我想快速找出适合电路条件的电子元器件！”、“我想下载设计所需的数据！”... 怎么办？

SimSurfing的特性表示工具，可以帮助工程师通过简单的条件设定来筛选电子元器件，并可以在同一图表上比较多个产品的特性，下载设计所需的S参数和SPICE netlist。

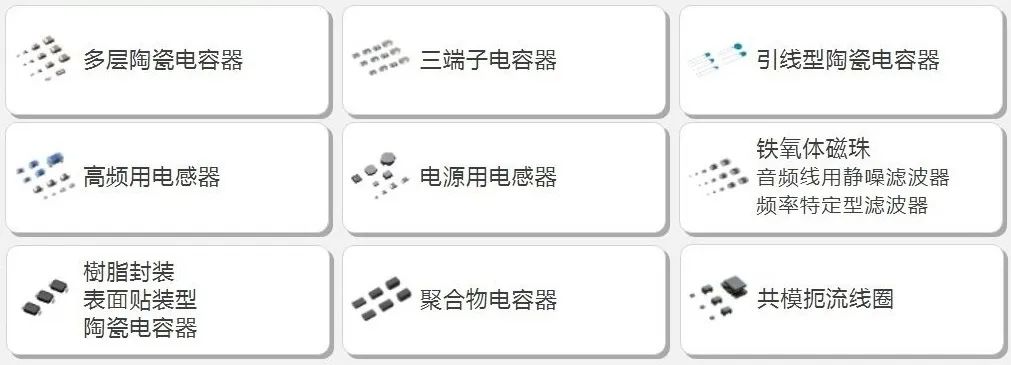

SimSurfing特性表示工具有着丰富的元器件选项（下图）。

特性表示工具可用于这些元件的选定

特性表示工具的主要功能：

• 每个产品都有查看器，提供丰富的产品数据

• 可以通过简单的条件设定来筛选电子元器件

• 可以在同一图表上比较多个产品的特性

• 可以下载设计所需的S参数和SPICE netlist

本次，我们将以多层陶瓷电容器(MLCC)为例，通过三个视频，为您介绍特性表示工具的基本使用方法。

使用SimSurfing筛选电路所需元器件，具体包括以下三个步骤：

— 型号搜索

— 图表设置

—设计数据下载

型号搜索

下面的视频以MLCC为例，演示了工具的<型号搜索>基本使用方法。

SimSurfing是村田制作所的在线免费设计辅助软件，登录村田官网既能找到设计辅助软件网页入口。设计辅助软件页面有SimSurfing工具的清晰列表。

本示例选择“特性表示工具”下的“多层陶瓷电容器”模块，随即进入软件界面。

实现型号搜索非常简单明了，在界面相应栏输入型号搜索参数，对MLCC而言，可输入型号、额定电压、以及温度特性。参数栏下方会给出与搜索条件吻合的型号列表。

可以选择用于搜索型号的参数还可是静电容量、应用领域等等。单击选择型号，即可复制选定品名的完整型号名，用于进一步在本公司网页上查询和确认产品信息。

图表设置

选择了相应器件后，可以使用演示工具的＜图表设置＞，从筛选后的产品型号列表中选择型号，并轻松比较多个产品的特性。

<图表设置>功能用于展示器件（MLCC）的特性。代表特性包括阻抗、ESC、ESR等。显示特性图表使用了弹窗，直观方便。用户可以在操作页面随时进行图表轴设置， 更改参数的范围，相应图表自动调节。得到想要的图表后可直接选择打印图表。

另外，该功能还能显示S-parameter图表，包括S11和S21等，以及电容器的各种静电容特性、直流偏压特性、温升特性、交流电压特性。

设计数据下载

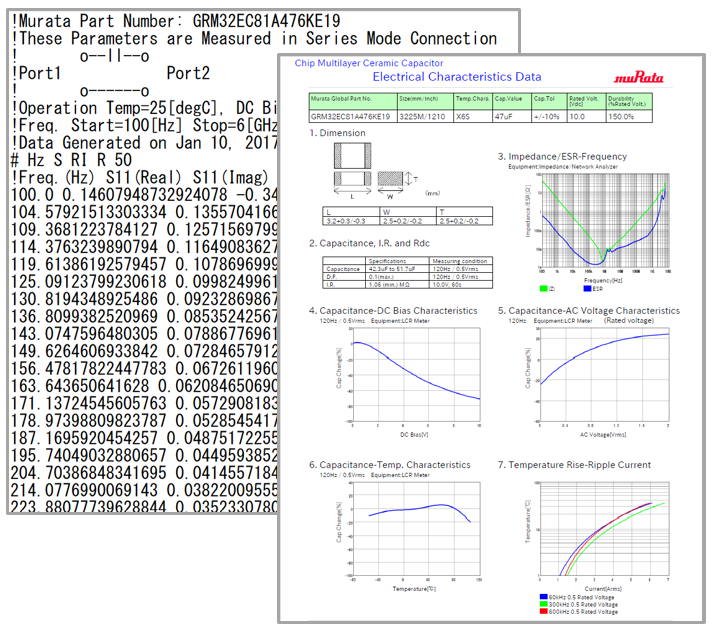

通过比较，筛选产品，最后可以通过工具的＜设计数据下载＞功能，下载设计所需的S参数和SPICE netlist，并获取产品型号的详细信息。这些信息可以说CSV格式的图表数据，也可以图像格式下载。

筛选所需的元器件

获得详细的产品信息和参数

只需以下步骤

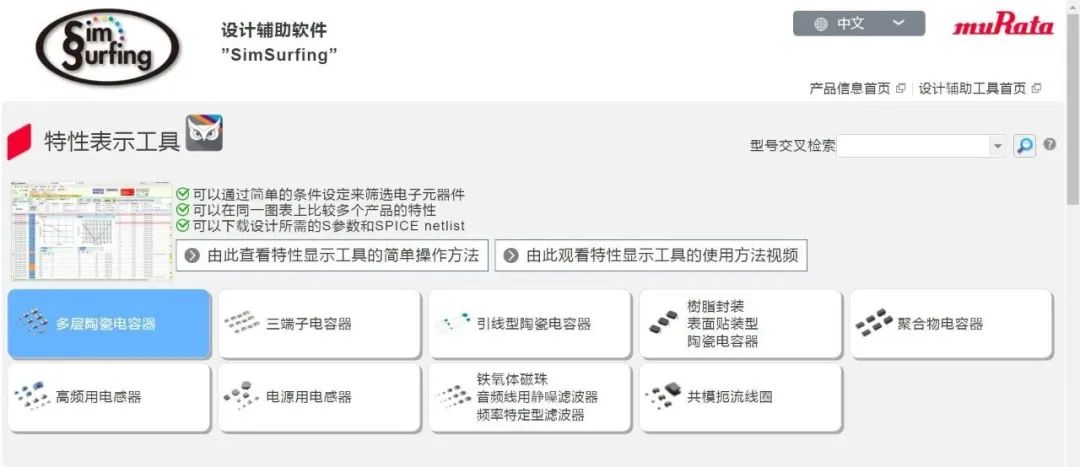

第一步

点击选择器件类型（这里使用多层陶瓷电容器为例），进入工具选择页面：

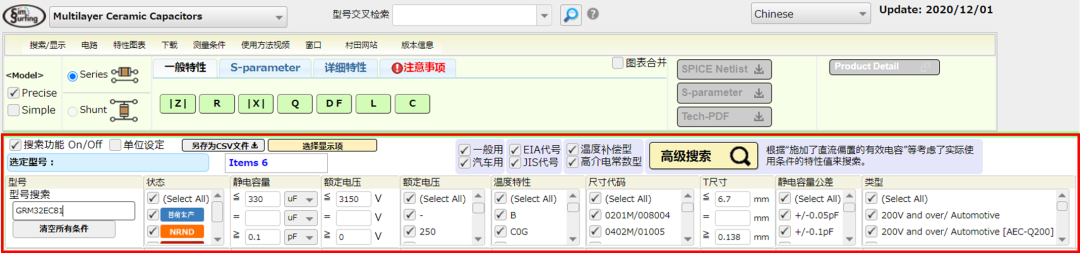

第二步

通过电路条件和产品型号搜索来筛选型号：

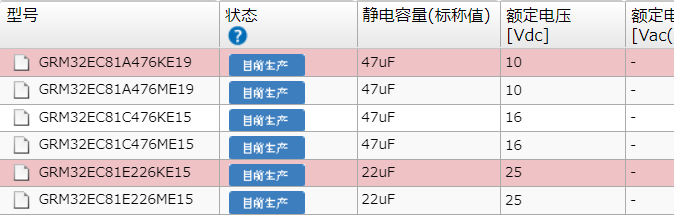

第三步

从筛选后的产品型号列表中选择型号：

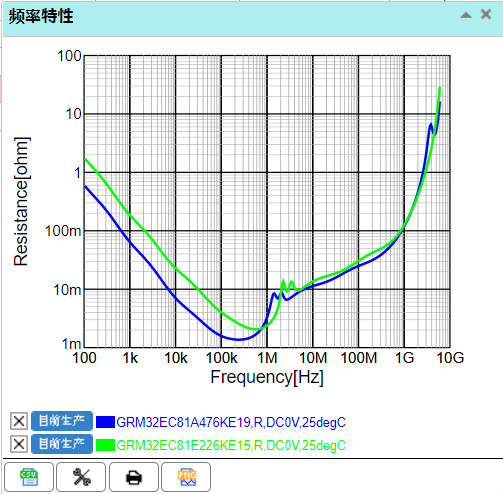

第四步

通过图形轻松比较特性：

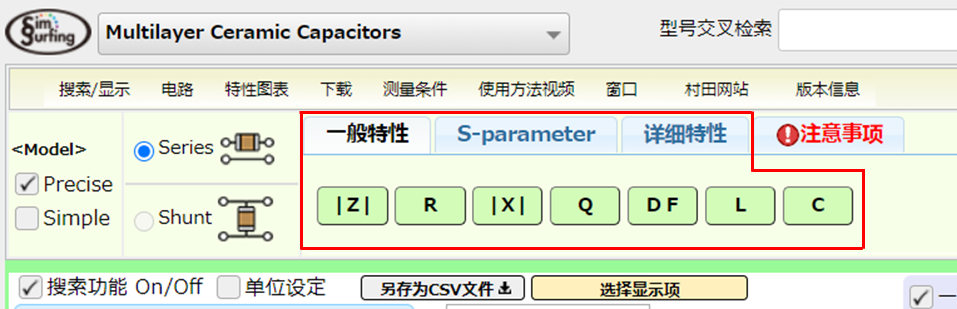

第五步

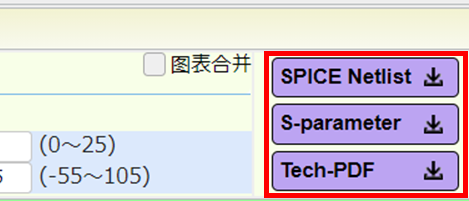

下载设计所需的数据：

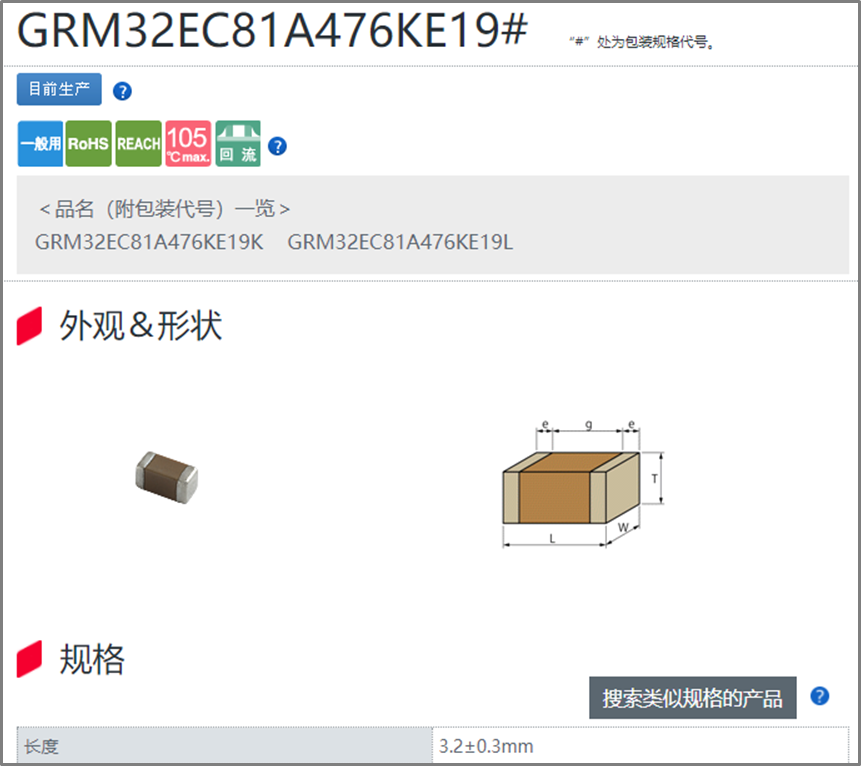

第六步

产品详细信息等也可以立即显示：

简单方便吗？快去试试吧！

点击图片即可进入工具页面

小结：

本系列将详细介绍村田的免费在线设计辅助软件SimSurfing的功能和各个工具的使用方法，提供工具使用手册下载和介绍工具操作的视频。内容包括：

- 简介：为工程师量身定制的设计辅助软件

- 以MLCC为例了解特性表示工具的使用方法

-DC-DC转换器设计辅助工具的使用方法

-静噪滤波器设计辅助工具的使用方法

-偏置T电感设计辅助工具的使用方法

- 中高压电容选择辅助工具的使用方法

-IC-时钟元件搜索工具的使用方法

-NTC热敏电阻动作模拟器的使用方法

-PTC热敏电阻动作模拟器的使用方法

- 村田设计辅助工具FAQ

我们还会为您介绍SimSurfing应用案例和相关技术文章。敬请关注！
