东芝4通道晶体管输出光耦让应用绝缘性能更高

来源:东芝半导体发布时间:2023-03-16890浏览

点击“东芝半导体”，马上加入我们哦！

光耦大家一定都不陌生，它能够在电隔离状态下将电路输入侧的信号传输到输出侧。在FA、OA和家用电子等许多设备中，通常利用放置在同一个板内的不同DC和AC电源系统实现信号传输，如果这些系统直接连接，则可能出现操作上的安全问题。而光耦就可以在电隔离状态下传输信号。

光耦的作用有三点：

①是连接具有不同接地电位的电路，实现信号传输；

②是在需要使用基于弱信号的微处理器控制电机和螺线管等大负载时，防止共模噪声的影响；

③是防止人体直接接触AC电源线，实现电气隔离，保证人体安全。

器件的基本特性

东芝推出并大量投放市场应用的4通道晶体管输出光耦（以下简称晶体管耦合器）TLP294-4和TLP295-4具有标准化LED输入阀值电压并采用SO16封装，可以在中低速绝缘通信接口中实现高密度安装。

与东芝当前的晶体管耦合器TLP292-4和TLP293-4相比，这两款产品集成了一个用于晶体管基极存储电荷的放电电阻器，因此传输延迟时间更短。绝缘性能方面，上述产品的最小爬电距离为5mm，最小隔离电压为3.75kVrms，并已通过UL1577、EN 60747-5-5等国际安全标准认证，因此，这些器件也适用于具有高绝缘性能要求的应用。

其主要特性如下：

（1）电流传输比IC／IF＝100%（最小值）

（2）高／低电平输入阀值电压：VITH＝1V（最小值）；VITL＝5V（最大值）

（3）传输延迟时间短：tpHL＝50μs（最大值）；tpLH＝100μs（最大值）

（4）支持3750V绝缘电压

（5）支持高达125℃的工作温度

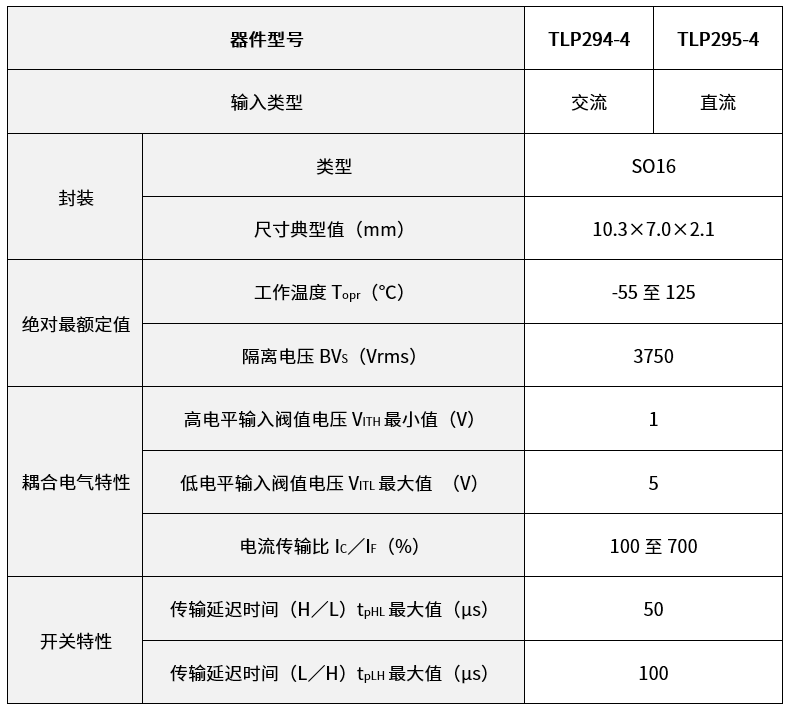

以下是TLP294-4和TLP295-4的主要规格：（除非另有规定，Ta＝25℃）

产品应用方向

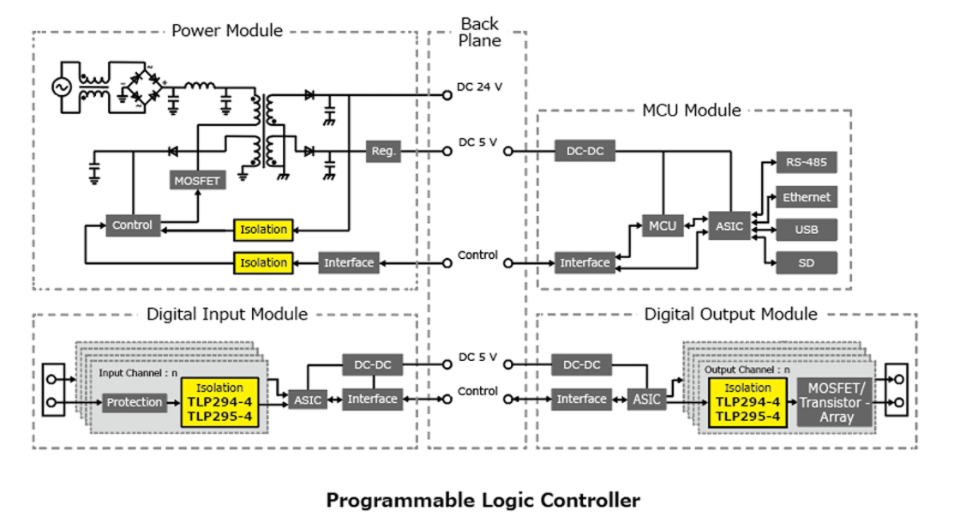

TLP294-4和TLP295-4的主要区别在于，TLP294-4为交流输入型，TLP295-4为直流输入型。现有的晶体管耦合器已用于通信速度高达10kbps左右的应用，新产品则支持10kbps至20kbps更高通信速率，因此适用于开关电源、可编程逻辑控制器（PLC）、逆变器、交流伺服等FA设备以及绝缘通信I/O接口应用。

保证信号传输效率

光耦的电流传输比（CTR）的允许范围是50%～200%。这是因为当CTR＜50%时，光耦中的LED需要较大的工作电流（IF＞5.0mA）才能正常控制单片开关电源IC的占空比，这将增大光耦的功耗。若CTR＞200%，在启动电路或者当负载发生突变时，有可能将单片开关电源误触发，影响正常输出。
TLP294-4和TLP295-4的最大优势就是保证了IC／IF＝100%的最小电流传输比，这样就可以在防止共模噪声影响及保证人体安全的同时，既不增加光耦的功耗，又能避免开关电源误触发，保证信号的传输效率。
