解决方案 | Wi-Fi 6/6E四频段扩展器让无线扩展器如虎添翼

随着智能家居的普及，家庭中连接无线设备的数量也在大幅增加，导致2.4GHz和5GHz频段过度拥塞。Wi-Fi 6技术被称为“室内5G”，网速超快；Wi-Fi 6E则是Wi-Fi 6的加强扩展版。Wi-Fi 6E与Wi-Fi 6之间最大区别在于频段，Wi-Fi 6频段是2.4GHz和5GHz，Wi-Fi 6E则是在两个频段外又新增了一个6GHz频段，为的是增加在线流量的快速通道。

瑞萨推出的Wi-Fi 6/6E四频段扩展器是一款扩展无线信号，为单路AP（路由器）、多路AP（网状网络）场景以及所有频段的使用场景提供高覆盖范围和高性能的解决方案。

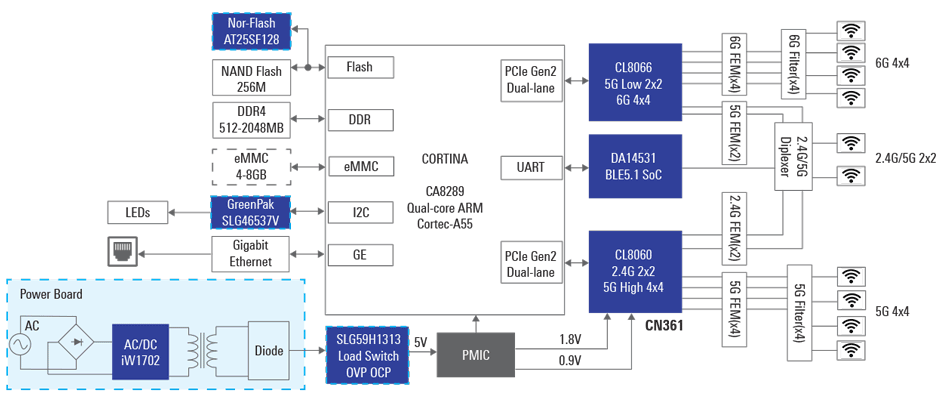

系统框图

系统构成

扩展器使用的主控芯片是四核ARM® Cortex®-A55的CORTINA CA8289。

Wi-Fi扩展方面，首先是用了1颗WiFi 6E芯片CL8066，只需两个PCIe接口即可支持总共14个射频链，实现灵活的MIMO分配。例如可实现三频段解决方案，每个频段（2.4GHz、5GHz、6GHz）支持4×4 MIMO，再加上一个专用的第四监听射频电路，利用最多两个接收射频链来进行并行频谱分析、Zero-Wait-DFS、Zero-Wait-CAC、信标分析和数据包侦听，以实现快速高效的频谱扫描和信道特性分析。

其次，WiFi 6芯片用的是CL8060，一款具有天线装置还可以在5G low频段和5G high频段共同工作的芯片。

然后使用了DA14531 BLE 5.1超低功耗蓝牙SoC，是尺寸最小、功率效率最高的同类芯片。它内置PCB板载天线，还支持外接天线，简化了蓝牙产品的开发，推动蓝牙低功耗（BLE）连接技术实现更广泛的应用，同时可以大幅降低为任何系统添加蓝牙低功耗连接功能的成本。其应用范围很广，包括健康医疗设备、无线POS机、智能穿戴设备、HID设备（人机界面设备）以及工业传感器和控件。

DA14531集成了2.4GHz收发器和Arm® Cortex®-M0+微控制器，有48kB RAM和32kB一次性可编程（OTP）内存。它可以用作独立的应用程序处理器，也可以用作托管系统中的数据泵。

系统优势

WiFi扩展器的作用是增强WiFi信号，扩大其工作范围。瑞萨的Wi-Fi 6/6E四频扩展器架构独特，可以实现2.4GHz+5GHz低+5GHz高+6GHz（四波段）或2.4GHz+5GHz+6GHz+侦听链（三波段+）的扩展，应该说是一种功能很强的扩频产品。

其动态回程超过6或5.H（包括5.9GHz）频段，功能强大；集成了2个收发器/无线电，单一封装尺寸却只有11mm×11mm，节省空间且具有功耗优势，比同类产品低约30%。

总之，这款四频扩展器既满足Wi-Fi 6又支持Wi-Fi 6E，此外还实现了某些单客户端/多客户端测试场景最多3倍的改进效果，可谓如虎添翼。瑞萨电子推出广泛的无线通信成功产品组合，为迈向方便、安全、智能的互联生活添砖加瓦。了解有关此Wi-Fi 扩展器解决方案的更多内容，欢迎点击文末阅读原文查看产品详情页。
