工程师说 | RA2E1压力传感器解决方案实现IO-Link应用小型化

导读

瑞萨电子提供采用RA2E1（32位元通用微控制器）的压力传感器解决方案，支援超紧凑和低功耗，有助于缩小IO-Link应用尺寸。

Adam Liu

Senior Specialist

传统上，制造工厂中有许多模拟传感器和执行器，由于电机等多个旋转设备、存在复杂的布线等，维护困难且传输质量差。

为了建立从工业网络到端点现场总线应用的工业4.0，具有IO-Link的特定传感器和执行器具有以下优势：

1. 从单个IO-Link主站到多个IO-Link从站的系统诊断

2. 从模拟到数字传感器信号节点，具有更好的抗扰度

3. 双向通信符合IEC 61131-9国际标准

4. 强大的点对点通信，最大20m无衰减

5. IODD（IO设备描述）文件使用户能够轻松地实时监视和控制操作。

在之前的文章中，我们介绍了IO-Link温度传感器解决方案，而这次，我们将介绍包含TMG IO-Link评估协议库文件的RA2E1 IO-Link压力解决方案。客户可以轻松获取该库，而无需申请许可证进行评估和实施到演示中。

点击查看往期文章：

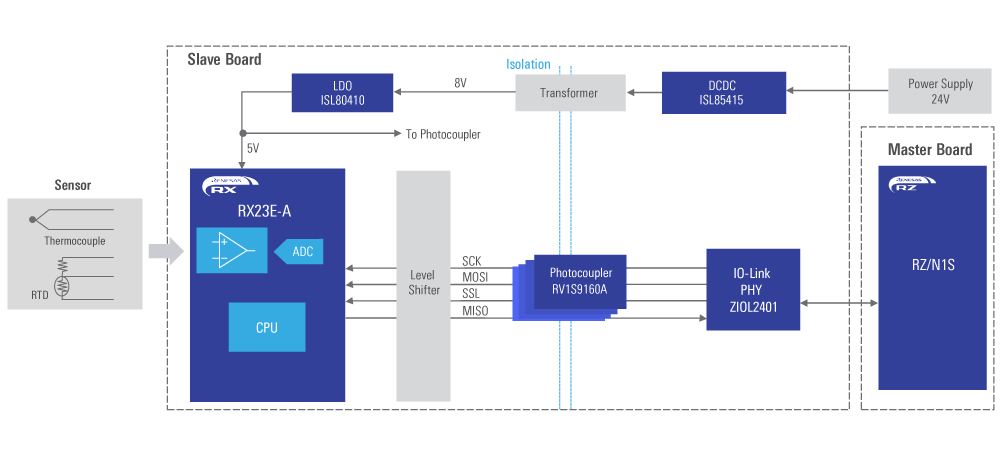

RX产品家族系列技术干货分享（二）-RX23E-A IO-Link即用型双向通信参考解决方案

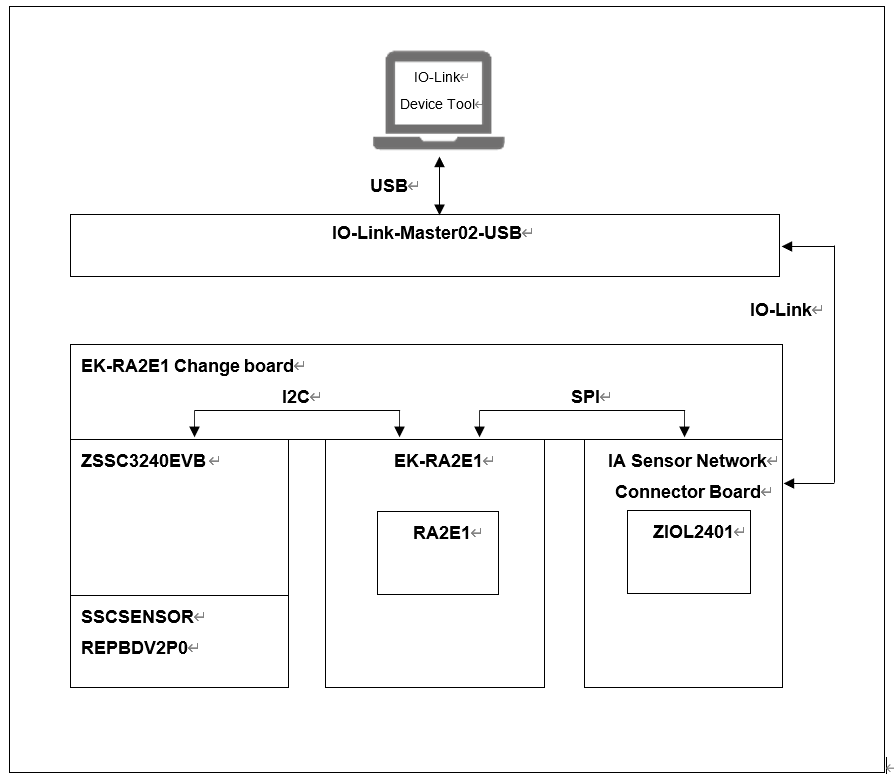

系统配置功能

●RA2E1和IO-Link线驱动程序（PHY）通过SPI传输感测数据和系统状态

●IO-Link从站和IO-Link主站定期或每个事件进行通信

●通过IO-Link GUI工具，用户可以监控IO-Link通信的结果，并将配置值更新到IO-Link设备。

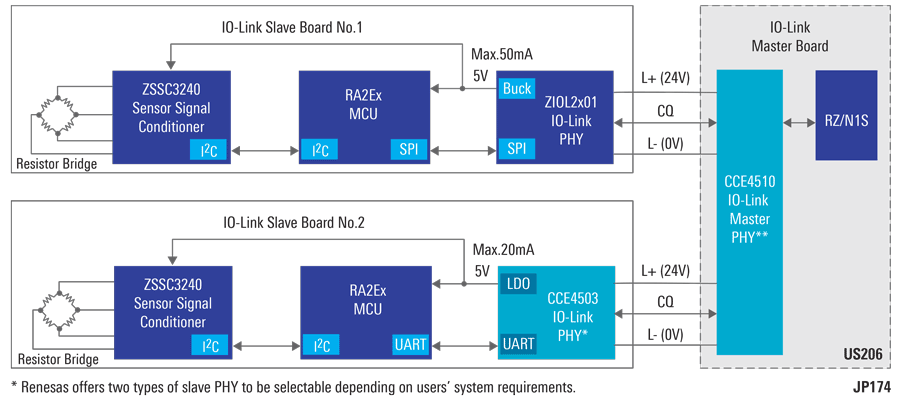

系统配置框图

主要特点

● 节省系统尺寸：RA2E1支持芯片级封装（CSP），减小PCB尺寸以适应高密度系统

●易于感应：瑞萨电子的ZSSC3240（传感器信号调理器）和ZIOL2401 IO-Link PHY通过专用GUI工具实现轻松的模拟开发

●节省时间：范例代码和评估堆栈节省了设置评估环境的时间。

此外，瑞萨电子还可以为IO-Link线路驱动器提供可扩展的产品阵容，以满足您的需求，包括与微控制器的通信接口、保护功能、LDO和封装尺寸。

为了实现IO-Link智能制造的数字化转型，瑞萨电子与我们可靠的合作伙伴们一起为客户提供支持，打造经过市场验证的综合解决方案。有关我们的IO-Link设备解决方案、工业以太网和现场总线，以及工厂自动化的更多信息，您可识别下方对应的二维码访问查看相关页。

上下滑动查看

IO-Link设备解决方案

https://www.renesas.cn/cn/zh/application/industrial/factory-automation/monitoring-control/io-link-device-solutions

包括以下2个方案

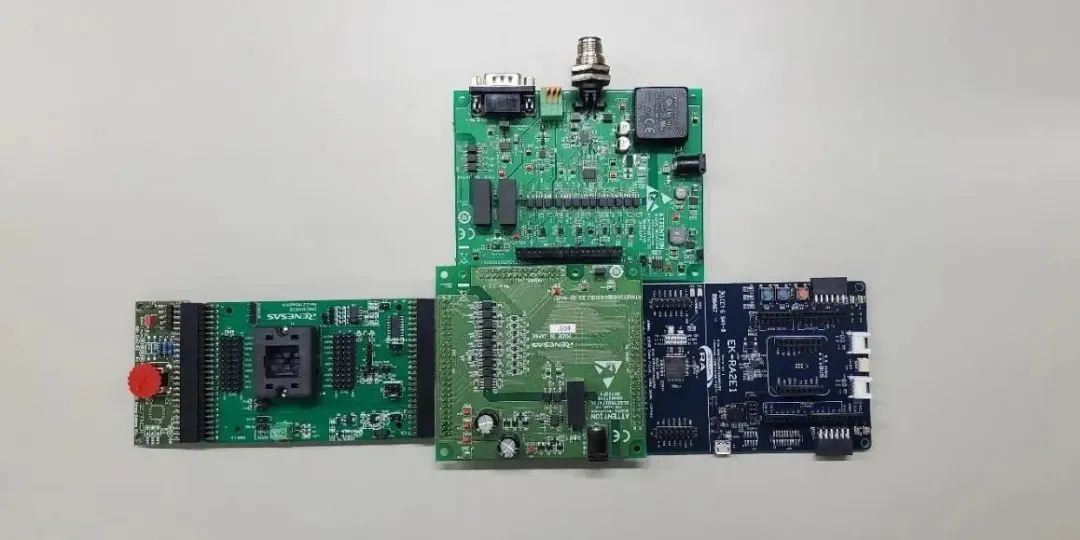

RA2E1 IO-Link压力传感器解决方案

RX23E-A IO-Link温度传感器解决方案

瑞萨工业以太网和现场总线

https://www.renesas.cn/cn/zh/application/industrial/industrial-communication/industrial-ethernet-fieldbus

瑞萨工业自动化

https://www.renesas.cn/cn/zh/application/industrial/factory-automation
