CST 2023版本 Filter Designer 3D仿真新功能
来源:射频学堂发布时间:2023-01-0911501浏览
询问 AI
作者| 魏云飞Filter Designer 3D是CST中用于三维滤波器设置的模块，新版本在功能方面做了不少提升，使用更方便高效。下面我们就一一看看新版本里面给我们提供了哪些新的功能。1. 丰富了常用的滤波器类型，增加了低通滤波器和高通滤波器在filter type里面我们可以选择“low pass”和“high pass”两种类型的滤波器。这两种滤波器可以通过Ladder circuit来实现。这里要强调一下Ladder circuit也是2023版新增的滤波器实现形式之一。

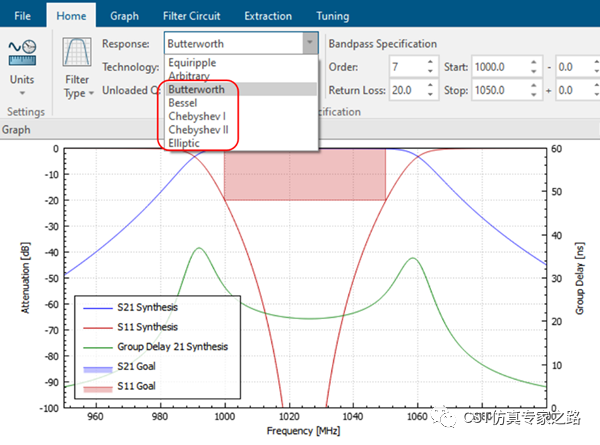

2. 增加了滤波器的响应形式：Butterworth、Bessel、Chebyshev I、Chebyshev II和Elliptic，给滤波器设计提供了更多的选择。

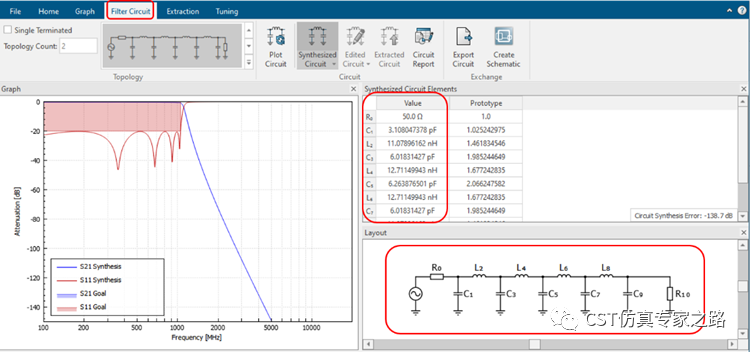

3. 新增了三种滤波器的实现形式，分别是Ladder circuit、Coupled Resonator Circuit和Stripline。在filter circuit下面可以选择需要的ladder电路的形式，右下侧的layout里面我们可以看到给出的具体的电路原理图。电路中的电容和电感均给出了具体的数值。

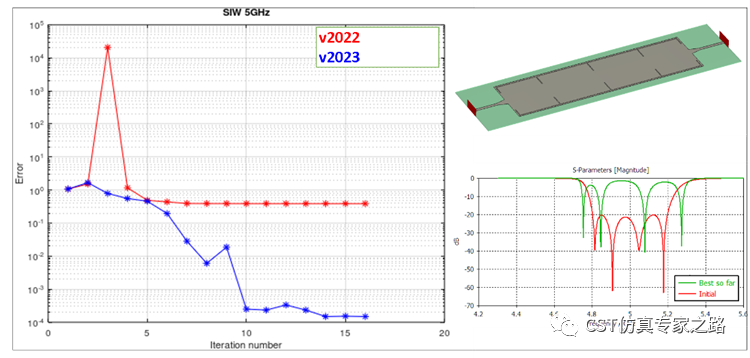

4. 生成3D模型后，通过space mapping可以快速地得到精确的结果。5. 最后，和2022版本相比，2023版可以更快速地收敛。
