拆解维修出现“OL”的小米体脂秤2

▲更多精彩内容请点击上方蓝字关注我们吧！

家里有一款小米体脂秤2显示OL，称不出重量，也测不出体脂了，今天空了维修一下，也给小伙伴们看看，出现在这个问题的处理方法：

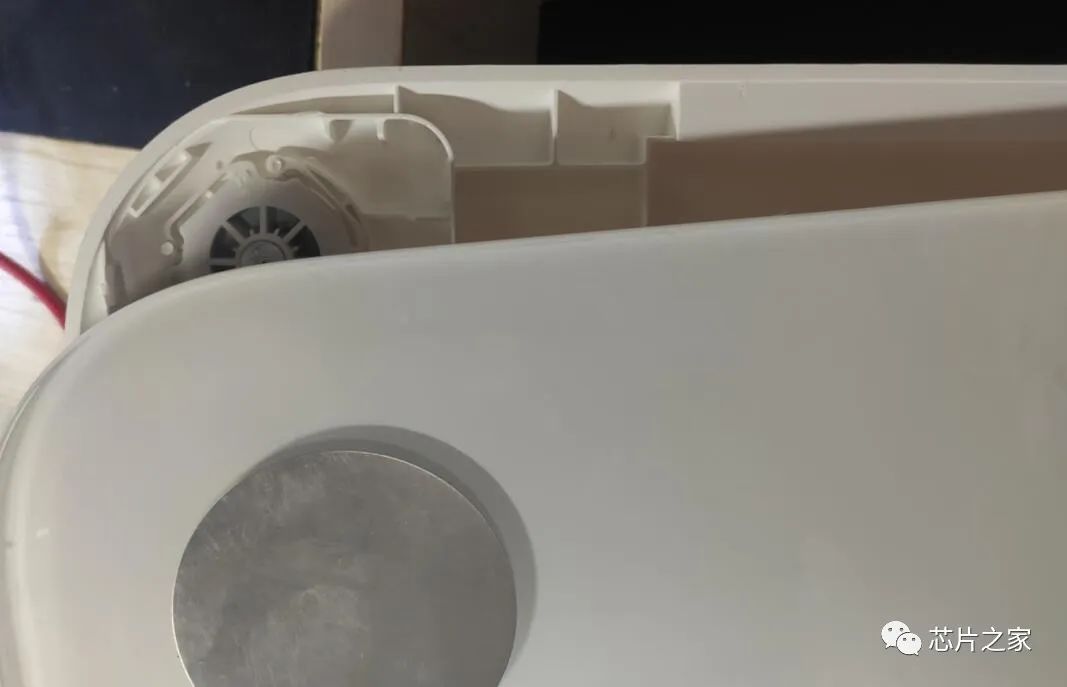

出现这个问题一般表示超重了，我们考虑一下：都没有任何被测物怎么可能超重了，觉得是传感器损坏了，随即找来工具拆开一探究竟，这款整理采用卡扣（无螺丝结构），在四个边角撬一下便可很容易打开：

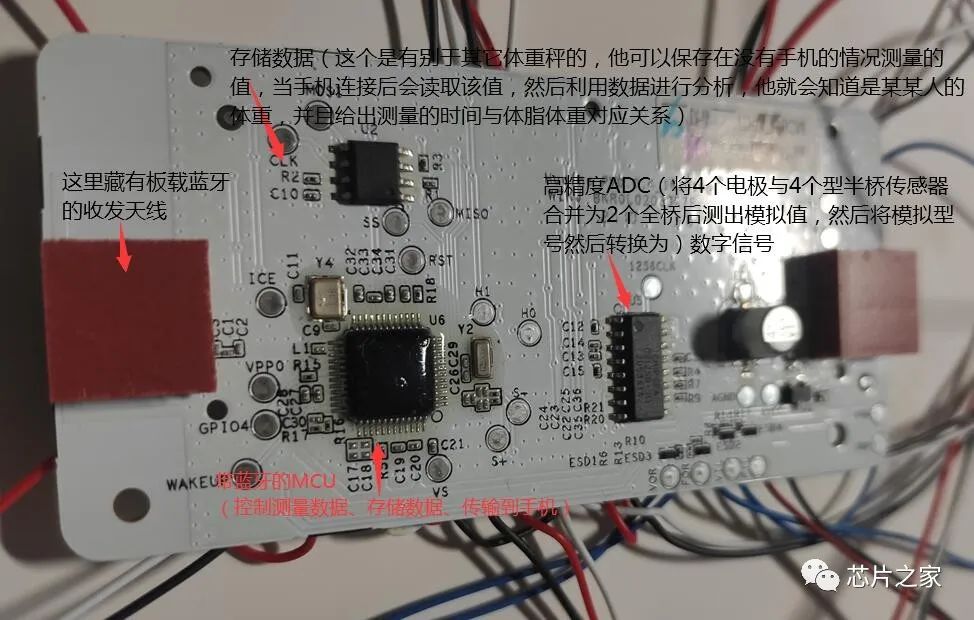

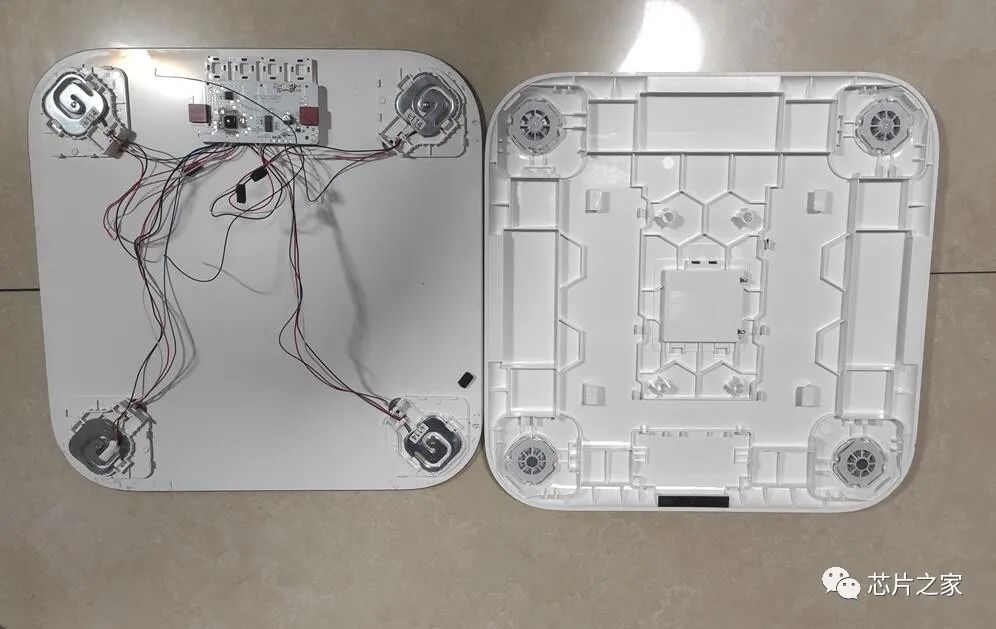

拆开后整个内部结构一览无余，先研究一下，后边再修：

1、MCU使用带蓝牙的MCU，控制测量数据，存储数据，并负责传输到手机；2、一个高精度的ADC，将4个电极与4个半桥传感器合并为2个全桥后测量出模拟值，然后将模拟信号转换为数字信号；
3、一个存储数据的芯片，可以保存在没有手机的情况下的测量值，手机连接后会读取历史值，数据分析后知道是某某人的体重。
以上是对主板结构的一些分析。好了，这个时候该干什么呢？中场休息，来点水果压压惊！

吃水果的同时想一下问题出在哪里的？G型传感器.....对一定是G型传感器！

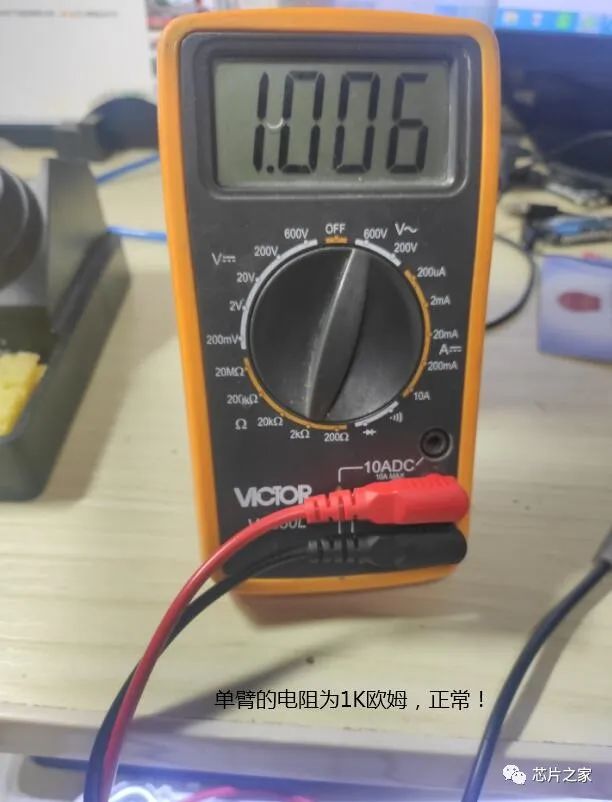

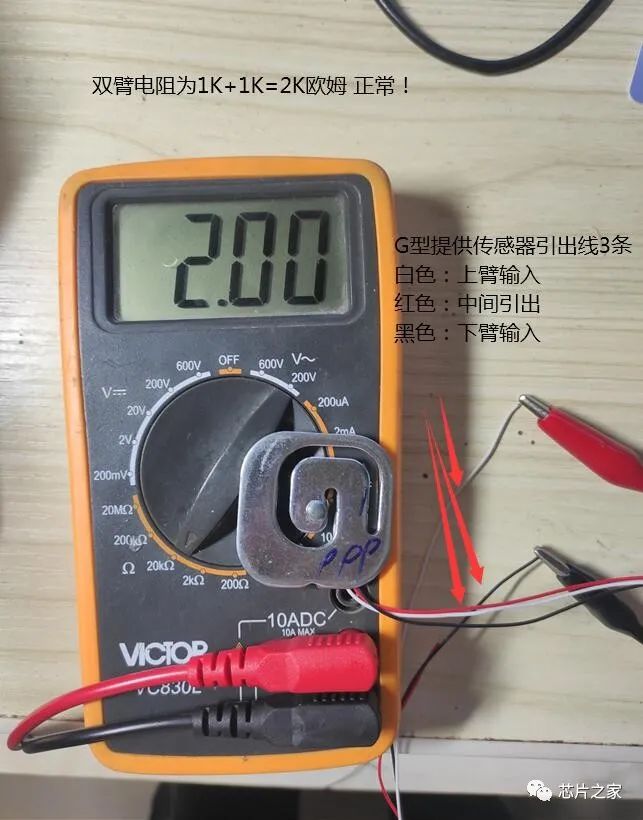

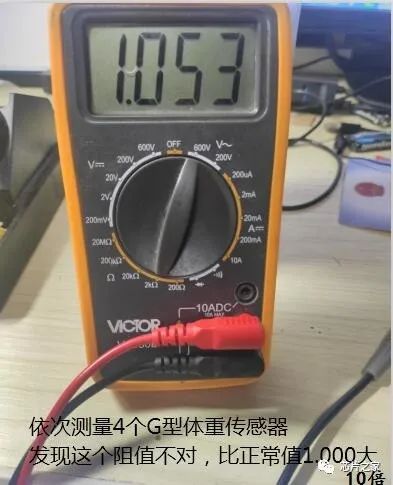

G型体重传感器，是一个半桥结构，每个臂的高精度电阻值是是固定了，那么如果有损坏一定是电阻值发生变化了。随即拿出万用笔，扣出G型体重传感器，测量每臂的电阻:

Next:

Next:

随即找到相同的G型半桥传感器代换，代换时务必要注意传感器的厚度，电阻值，必须要一致。
到这里就基本修复了，现在要做的是怎么拆就怎么装，装配过程我就不为大家拍图片了，这个是拆解的逆向。

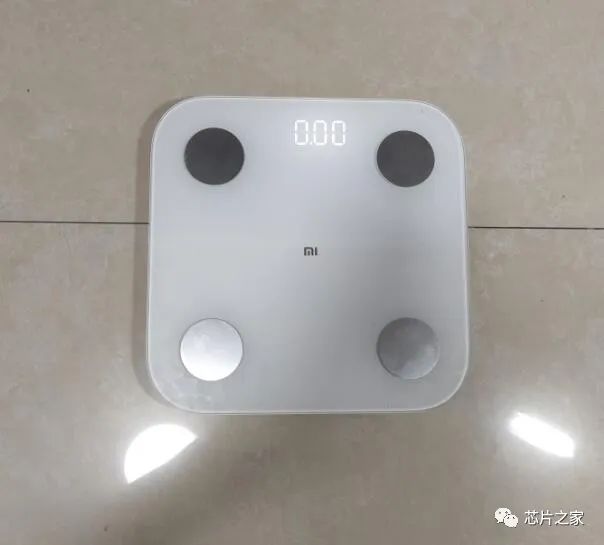

装上电池后等秤自动校准，显示”0.00“，OK，修好了！

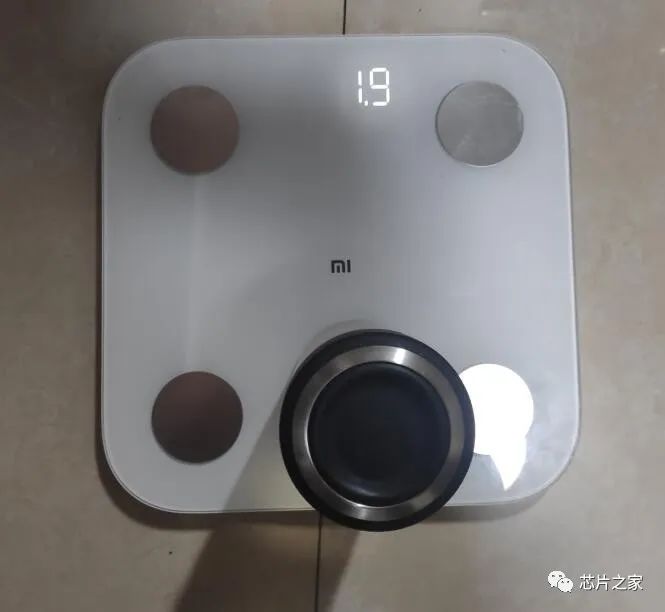

测试一下，我就不给大家测量体重了，拿来茶杯看看：

到这里维修、测试这款小米2体脂秤就结束了，所以写出来给广大网友分享一点这类秤维修方法，大家可以作为参考！
