SPICE仿真遇到前所未有的挑战!

SPICE仿真器自诞生以来，几乎成为了所有集成电路设计人员都采用的必不可少的工具。但随着工艺发展和电路设计复杂度的提升，我们面对的仿真需求越来越多，要处理的电路设计规模越来越大，SPICE仿真工具因而遇到了前所未有的挑战：

仿真时间太长?

仿真的容量太大，传统的工具都处理不了?

工艺角数目太多，不知道如何实现全面准确的验证?

▼▼

Spectre仿真平台可以有效解决这些问题。

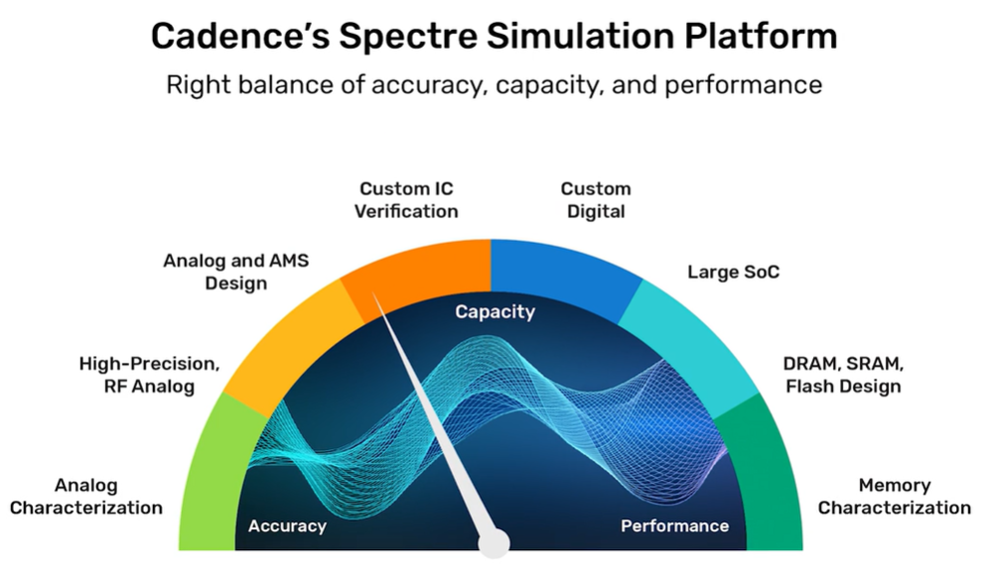

Spectre仿真平台是一套完整的模拟/射频、存储器（Memory）和混合信号的验证解决方案，是与 Cadence 其他流程集合提供行业领先功能的仿真器最强小队。

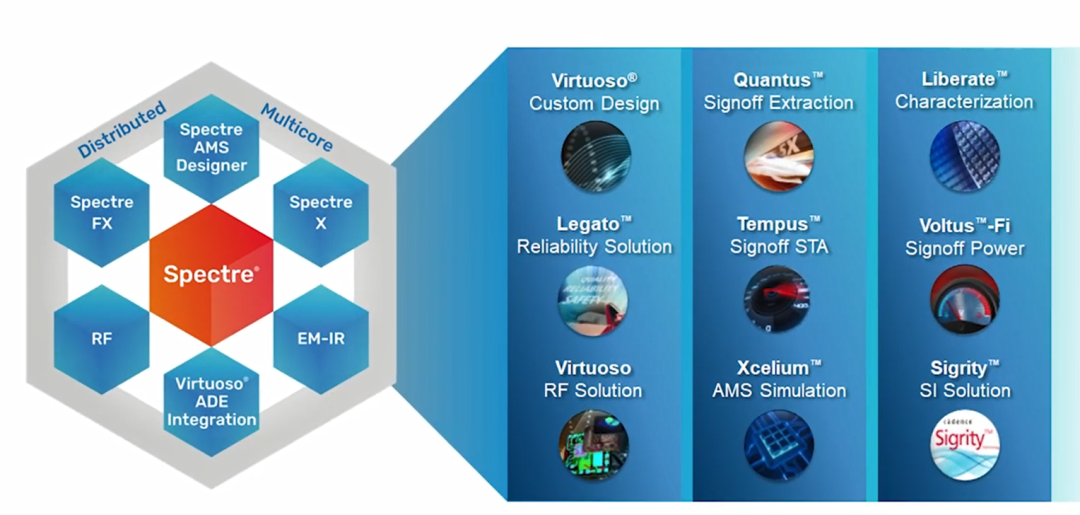

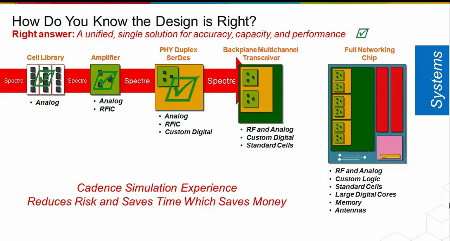

Cadence® Spectre® Simulation Platform 包含多个仿真器，设计者能够轻而易举地在电路级、模块级以及系统级仿真任务之间无缝切换。该平台基于统一的语法分析、器件模型、硬件描述语言行为建模、输入输出数据格式等技术，仿真结果都保持一致且准确。除此之外，Spectre 仿真技术还很好地集成到其他 Cadence 技术平台，包括:

• Xcelium™ Logic Simulation

• Liberate™ Trio Characterization Suite

• Legato™ Reliability Solution

• Virtuoso® ADE Product Suite

• Voltus™-XFi Custom Power Integrity Solution

• Virtuoso RF Solution

为您提供业界最全面的跨领域仿真解决方案。

首先， 给您分享几个典型应用案例

_

案例一

_

某知名存储器（Memory）设计制造厂商，在仿真与验证的过程中发现，针对一个60万个晶体管的设计，Spectre X的精度在APS的0.21%左右，Spectre FX的提升速度更是达到了惊人的72倍。后来在拥有5百多万晶体管的全芯片验证过程中，Spectre FX的仿真结果在精准度和速度上的表现都相当让人满意。尤其在功耗验证的情况下，速度提升在Base mode的10倍左右，占用的存储空间更少了。

_

案例二

_

某知名模拟设计厂商，在仿真与验证的过程中发现，针对一个99万个电路节点、140万寄生电容以及370万寄生电路的后仿设计，Spectre X RF的精度在Spectre APS RF的0.1%左右 ，但Spectre X RF的速度约是APS RF的8倍，且使用的内存从之前的1200G降低到约800G。

_

案例三

_

一个包含29万个晶体管，110万个寄生电阻和160万个寄生电容的先进工艺混合信号设计，工作在8 Ghz左右，在后仿时，以前的方案要跑33小时；后来采用了Spectre FX，直接加速至少2.4倍。鉴于这个成功的尝试，用户又在一个以前方案不能跑出正确结果的案例上使用Spectre FX。这个工作在8Ghz拥有16万晶体管，1900万寄生电阻和84万寄生电容的先进工艺下的PLL，结果仅仅是Spectre FX Base Mode(最高精度)就达到了同上的效果。

基于前面两个案例的成功尝试，他们再接再厉，在一个先进工艺下拥有3.1万个晶体管的混合电路上测试，工作频率达到32Ghz，以前方案的结果是完全不被接受和不精准的。这次采用了AMS + Spectre FX的方式，数字逻辑符合预期，眼图清晰可见，同时Spectre FX在AMS的环境里简单易用，仿真的时间节省了不少。另外，他们发现快速模式与Base Mode的混合设置，是在其他的仿真器里不具备的独特特点。

Spectre技术方案

多种高效仿真引擎助力攻坚克难

和Cadence 其他技术平台很好的集成

多种高效仿真引擎助力攻坚克难

Spectre X

作为最新一代的 Spectre 技术，Spectre X 不以牺牲模拟仿真精度为代价来换取性能提升，且支持多线程多进程技术。更重要的是，与 Spectre APS 相比，Spectre® X 仿真器在使用更多CPU核基础上可以实现更高的CPU利用率。

特有的Xscale 专利技术带来了以下仿真速度和容量上的突破：

▶新的数值分析技术可求解更大的方程矩阵，且速度提升 2-3 倍，同时不会损失仿真精度。用于先进 MOS 器件和互连的建模方法经过优化，性能更是提升了额外 1.5 倍

▶数据处理方式的改进促进了对于内存的有效使用，因而可处理最大可达5倍于之前容量的后仿电路网表

▶将仿真任务分配到多个 CPU上并利用现代云计算架构实现可扩展的大规模并行仿真，可实现性能 1.5-2 倍的提升

Spectre AMS Designer

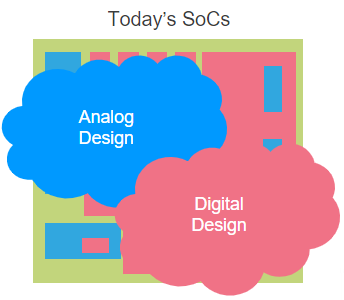

混合信号设计领域波涛汹涌，设计人员可能面临的风险比以前增大了 10 倍。有些挑战是显而易见的，如漫长的模拟仿真运行时间、大量模拟设计控制序列、模式和控制位的验证，以及复杂电源管理方案的测试验证。

面对这些挑战，Spectre AMS 将模拟和数字领域的所有可用技术结合起来，让设计人员可以为客户开发适用于该设计技术的特定流程。且无论需求定义是什么，这个方案都能满足需求。

▶使用可靠的Spectre模拟仿真和Xcelium 数字仿真技术确保设计质量。

▶支持Virtuoso ADE Product Suite中的模拟设计流程使用模式和Xcelium环境中的数字验证使用模式。

▶支持更高级别的抽象和加速仿真能实现快速周转时间，全部可视的原理图和更加高效的AMS debug功能，更有效地发现设计问题。

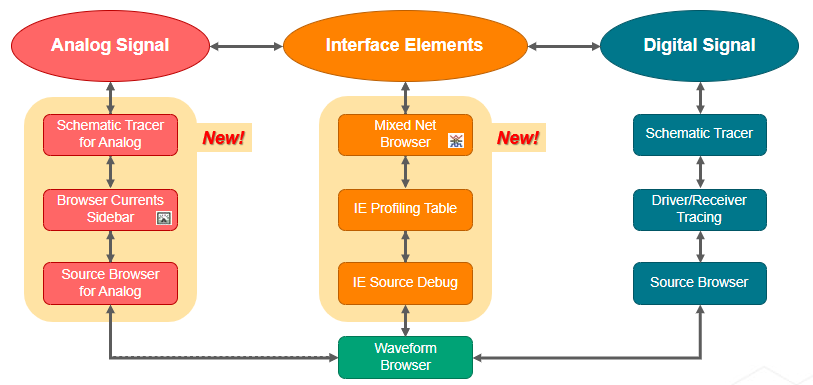

新的 Cadence MS 调试流程

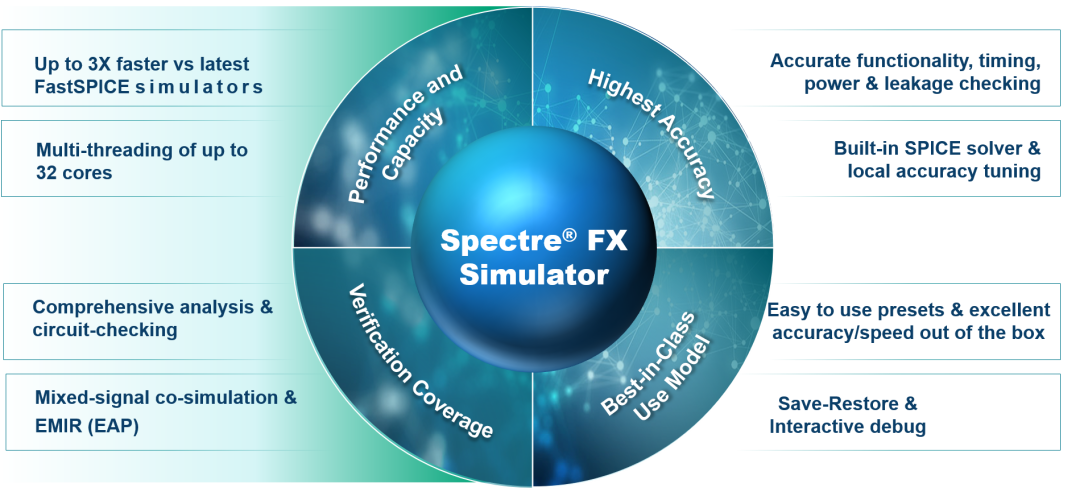

Spectre FX

新一代 FastSPICE 技术的优势：

▶从底层架构全新打造的FastSPICE仿真引擎，与其他 FastSPICE 仿真器相比，可扩展创新型FastSPICE架构为客户提供了高达 3 倍的性能提升，同时具备同等的所需精度。

▶提供高达 32 个内核的多线程可扩展性和同级最佳的使用模式，兼顾可以预测的精度与速度。

▶适用于所有的FastSPICE 应用，并与现有的 Spectre/SPICE 和 ADE 流程无缝集成。

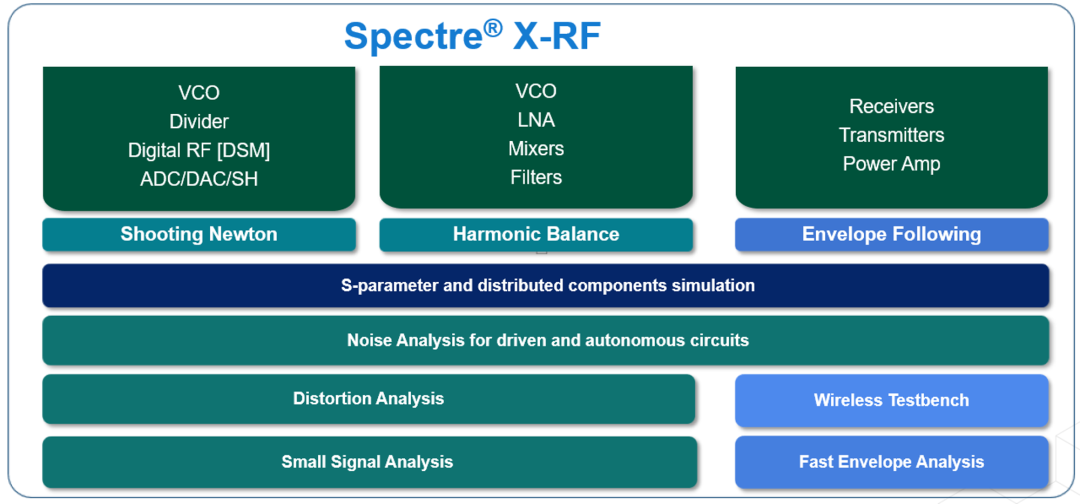

Spectre X RF

为 RFIC 电路提供准确快速的仿真结果，包括具有周期性稳态分析（PSS）、小信号和噪声分析，以及谐波平衡 (HB) 分析功能，可在不损失精度的情况下最大限度地提高性能。借助 Spectre X 架构，HB 分析可以分布到单台服务器或多台服务器上的多个CPU核心，更快地完成仿真任务。

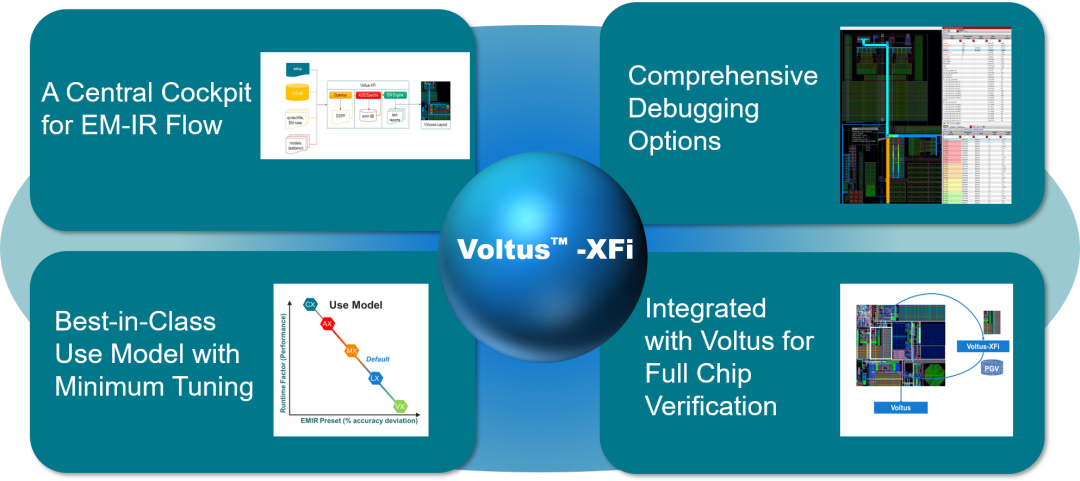

Spectre EMIR Solution

利用 Cadence Voltus™-XFi 定制功耗完整性解决方案提供专用的晶体管级的电迁移和 IR 压降 (EM-IR) 分析，提供一站式EMIR分析方法，让电路设计工程师专注且高效地分析EMIR。

原生内置到 Spectre 的 EM/IR

和Cadence其他技术平台很好的集成

Spectre Integration

▶ Spectre API 与 Liberate 集成，吞吐量比命令行使用模式提高 2-3 倍。

▶Spectre 仿真平台支持通过器件和电路检查（ChecksAsserts），并在 ADE 中提供高效的仿真数据分析方式。

▶Spectre CMI（通用模型接口）提供了最先进的内置器件模型，客户可以预编译模型和链接到 CMI，也可以使用编译的 VerilogA 创建自定义模型。

▶Spectre Circuit Simulator 可以对Mismatch以及Process Variation进行蒙特卡罗分析，通过将 Spectre 集成到 ADE 中，实现高级统计分析。

▶Spectre X Simulator 添加了Legato可靠性分析的解决方案，来进行先进的老化分析、电热分析和模拟缺陷分析。

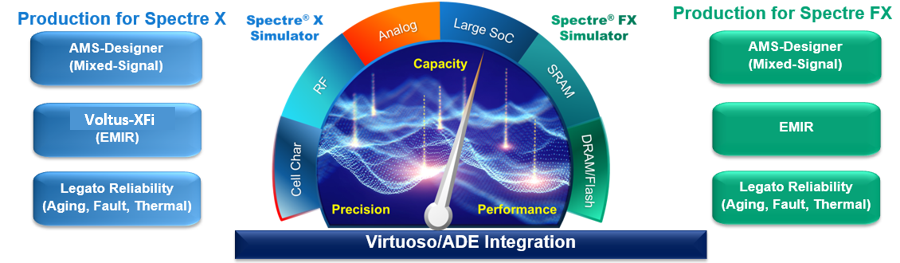

全面的定制仿真解决方案

最后， 让我们再来听听业界大佬的声音

MediaTek公司模拟设计及技术总经理

Ching San Wu 先生:

“我们使用Spectre X仿真器仿真了先进的5G设计。即使把后仿寄生抽取产生的大量寄生参数考虑在内，所需的仿真时间缩短了7倍。这一验证流程将为MediaTek的客户和消费者带来更高的收益和可靠性。

SK hynix, Inc. 计算机辅助工程主管

Do Chang-ho 先生：

“我们的 DRAM 设计需要在多个工艺角进行多次高精度芯片级 FastSPICE 仿真，以确保它们的时序、功耗和其他属性满足严苛的规范要求，同时要按时向 PC 和移动计算市场交付我们的产品。通过与 Cadence 合作，Spectre FX FastSPICE 仿真器已通过认证并部署在生产中，用于 PC 和移动 DRAM 验证，并且将扩展到 HBM 和图形 DRAM。Spectre FX 仿真器实现了设计方法的突破并显著提高了生产效率。

瑞萨电子设计自动化部门，公共RD分部，

广泛技术解决方案事业部总监，

Nobuhiko Goto先生：

模拟仿真验证对汽车和工业领域的先进SoC设计越来越重要。我们是最早采用Spectre X仿真器的用户之一，并亲身体验了它带来的10倍性能提升，且同时保持SPICE精度。我们期待在实际产品设计中使用Spectre X仿真器，满足设计对性能和容量提升的要求。”

Cadence Spectre 平台在超过 25 年的时间里一直是业内领先的模拟/射频集成电路、存储器（Memory）和混合信号的验证仿真解决方案。我们始终致力于为客户提供可久经验证的准确度和性能优势。我们不断完善 Spectre 产品组合，为客户带来高精确和快速的仿真解决方案。Cadence Spectre 仿真平台加速 SoC 设计验证，助您实现更快的产品上市目标。

如您需了解更多这部分的内容， 请扫描二维码或点击“阅读原文” 注册申请我们的Spectre资料包：

-Spectre X/FX Simulator 产品手册

-Spectre技术小贴士

1. 如何提高 Spectre X 仿真性能使用

2. Spectre X 分布式仿真提高性能和容量

3. Spectre XDP HB（分布式 HB）简介

4. Spectre X EMIR Voltus-XFi 简介

注：注册成功且通过Cadence审核的用户可获得完整版PPT资料。审核通过后Cadence会将PPT发送至您的邮箱，提供您的公司邮箱地址通过审核的几率更大哦。
