东芝推出智能栅极驱动光耦，有助于简化功率器件的外围电路设计

点击“东芝半导体”，马上加入我们哦！

东芝电子元件及存储装置株式会社（“东芝”）宣布扩大其智能栅极驱动光耦产品线，推出一款输出电流为2.5A的智能栅极驱动光耦---“TLP5222”。这是一种可为MOSFET或IGBT等功率器件提供过流保护的隔离栅极驱动IC，内置保护操作自动恢复的功能。该产品于今日开始出货。

TLP5222持续监测其驱动的功率器件的漏极-源极电压（VDS）[1]或集电极-发射极电压（VCE）[2]。内置的过流检测与保护功能可检测出功率器件中因过流导致的任何VDS或VCE上升，并执行软关断。

此外，这种新型光耦还内置自动恢复功能，在触发保护操作后25.5μs（典型值）将光耦重置到正常工作状态。这简化了控制器中的序列设置。它还集成了隔离故障状态反馈功能，一旦检测出过流即可向控制器发送故障信号，同时有源米勒钳位功能可防止上下桥臂功率器件发生短路[3]，帮助简化设计，并减少外部电路。

与此同时，TLP5222采用SO16L封装，可确保8mm（最小值）的爬电距离和电气间隙，适用于需要实现较高绝缘性能的设备。此外，其额定工作温度范围为-40℃至110℃，适用于恶劣温度环境下的各类应用，如光伏发电系统和不间断电源（UPS）。

该系列产品还包括TLP5212、TLP5214A和TLP5214。这三款产品不具备内置的自动恢复功能，但是通过输入LED的信号也可以将其重置回正常运行，用户可以针对具体的使用条件选择合适产品。

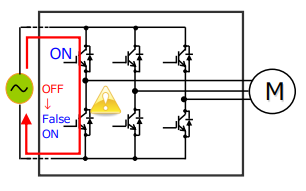

短路示例

• MOSFET／IGBT栅极驱动

• 工业变频器和交流伺服器


• 可再生能源逆变器（光伏（PV）逆变器等）

• 开关电源（UPS等）

• 内置保护操作自动恢复功能

• 峰值输出电流额定值：IOPH／IOPL＝±2.5A

• 内置过流检测、隔离故障状态反馈和有源米勒钳位等保护功能

• 采用SO16L封装，确保了8mm（最小值）的爬电距离和电气间隙

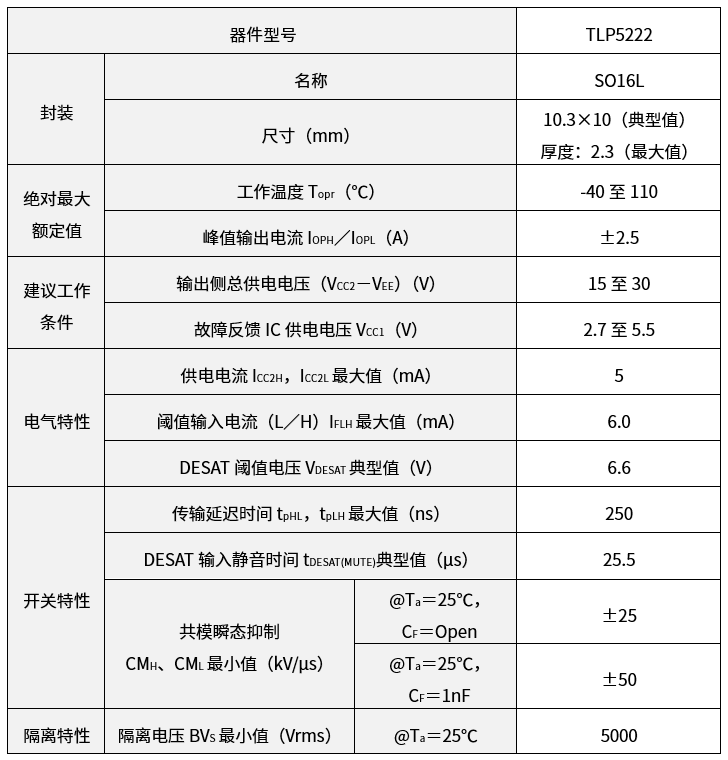

（除非另有说明，Ta＝-40℃至110℃）

注：
[1] 适用于功率MOSFET
[2] 适用于IGBT
[3] 某些功率器件在启动上下桥臂功率器件的开关过程中，米勒电流产生噪声或引起这些功率器件故障的现象。

如需了解相关东芝智能栅极驱动光耦的更多信息，请复制以下链接查看应用说明：

Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note -Introduction-

https://toshiba-semicon-storage.com/info/docget.jsp?did=15422

Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note Advanced edition

https://toshiba-semicon-storage.com/info/docget.jsp?did=30773

如需了解相关隔离器／固态继电器的更多信息，请复制以下链接进行访问：

隔离器／固态继电器

https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html

如需了解相关新产品在线分销商网站的供货情况，请复制以下链接进行访问：

TLP5222

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP5222.html
