变频器有整流器、中间电路、逆变器和控制电路四个主要部分

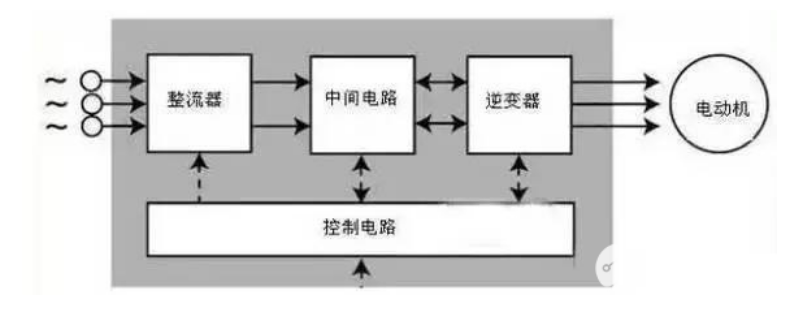

随着电子技术的发展，变频器发生了很大的变化，但其基本原理并没有改变。变频器有整流器、中间电路、逆变器和控制电路四个主要部分。

1），整流器

通用变频器BZX55C30的整流电路由三相桥式整流桥组成。它的功能是通过中间DC链路平波整流工作频率电源，为逆变电路和控制电路提供所需的电流DC电源。整流桥的输入端通常需要通过吸收电容和压敏网络引入三相交流电源。网络的作用是吸收交流电网的高频谐波信号和浪涌过电压，避免损坏变频器。当电源电压为三相380V时，整流器件的最大反向电压一般为1200-1600V，最大整流电流是变频器额定电流的两倍。

2)，中间电路

中间电路有三种类型:将整流电压转换为DC电流；使脉动DC逆变器电压稳定或稳定；整流后固定固定电压；DC电压转换为可变DC电压。中间电路可以看作是一种能量存储装置，电机可以通过逆变器从中间电路获得能量。当使用电源逆变器时，中间电路由一个只能与可控整流器一起使用的大感应线圈组成。感应线圈将整流器输出的可变电流电压转换为可变电流电压DC电流。电机电压取决于负载。为了减少DC对于电压和电流的波动，中间电路的滤波器可以过滤整流电路的输出。滤波器的电容和电感使输出电压在给定的频率下保持一定从而获得所需的耐压值和容量。根据电路设计，中间电路还可以提供以下附加功能。

3)，逆变电路

逆变电路的作用是将DC电路输出的DC当电源转换为交流电源时，在控制电路的作用下，可以任意调整频率和电压。逆变电路的输出是变频器的输出，因此逆变电路是变频器的核心电路之一，起着非常重要的作用。

最常见的逆变电路结构是使用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。

一般来说，集成模块或智能模块通常用于中小型容量变频器的主要设备。智能模块的内部高度集成了整流模块、逆变器模块、各种传感器、保护电路和驱动电路。整流模块内部集成，功率因数校正电路，IGBT逆变器模块及各种检测保护功能。模块的典型开关频率为20KHz，故障信号灯输出时，保护功能为欠压、过电压和过热故障。

在逆变器电路中设置更新电路。更新电路的功能是，当频率降低时，异步电动机的同步速度也会降低。它为异步电动机的再生电反馈提供了一个DC电路。在逆变器过程中，寄生电感释放能量并提供通道。此外，当同一桥臂上的两个开关同时打开时，会出现短路，换流器装置会被烧毁。因此，在实际的通用变频器中，也有缓冲电路和其他相应的辅助电路，以确保电路的正常运行，并在发生事故时保护换流器。

4)，控制电路

控制电路将信号传送到整流器、中间电路和逆变器，同时也接收到这部分信号。受控部分取决于每个变频器的设计。
