THS3095是具有断电功能的单高压、低失真、电流反馈运算放大器

产品详情

描述：

THS3091 和 THS3095 是高压、低失真、高速、电流反馈放大器，设计用于在 ±5 V 至 ±15 V 的宽电源范围内工作，适用于需要大线性输出信号的应用，例如引脚、电源FET 和 VDSL 线路驱动器。

THS3095 具有一个断电引脚 ( PD )，可将ADS7800KP放大器置于低功耗待机模式，并将静态电流从 9.5 mA 降至 500 μA。

宽电源范围加上在 10 MHz 时低至 –69 dBc 的总谐波失真，再加上 7300 V/μs 的高压摆率，使得 THS309x 非常适合高压任意波形驱动器应用。此外，能够处理驱动高电阻和高电容负载的大电压摆幅，同时保持良好的建立时间性能，使这些器件成为引脚驱动器和功率 FET 驱动器应用的理想选择。

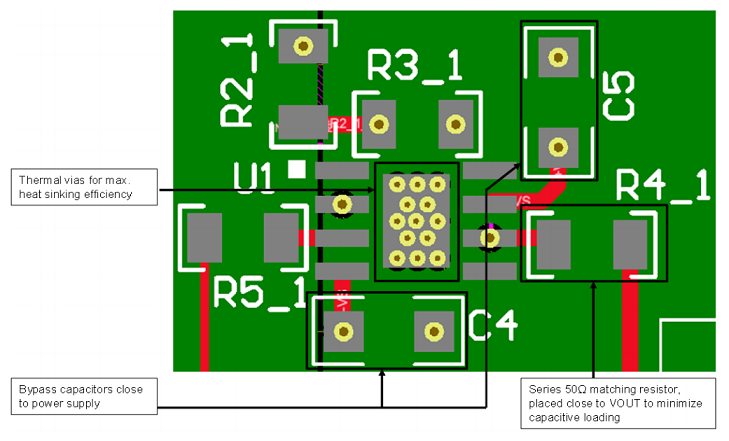

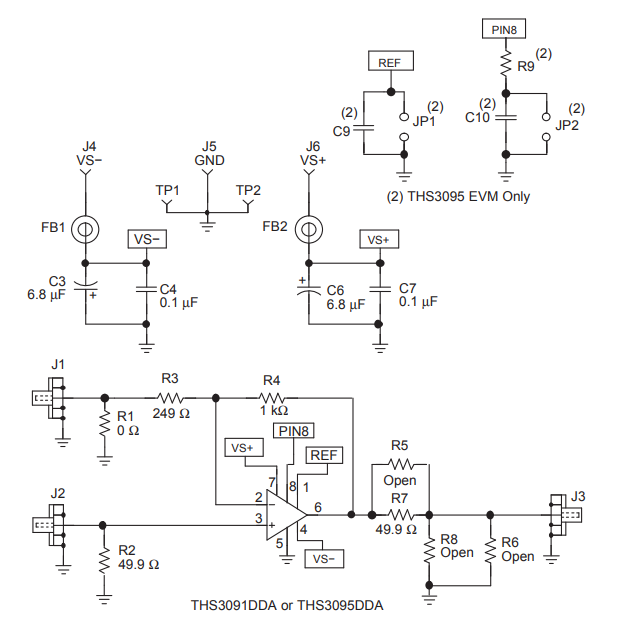

THS3091 和 THS3095 采用 8 引脚 SOIC (D) 和带有 PowerPAD 的 8 引脚 SOIC (DDA) 封装。

特性：

●低失真

○10 MHz 时为 77 dBc HD2，R L = 1 kΩ

○10MHz 时为 69dBc HD3，R L = 1kΩ

●低噪声

○14pA/ √Hz同相电流噪声

○17pA/ √Hz反相电流噪声

○2nV/ √Hz电压噪声

●高压摆率：7300 V/μs (G = 5, V O = 20 V PP )

●宽带宽：210 MHz（G = 2，R L = 100 Ω）

●高输出电流驱动：±250 mA

●宽电源范围：±5 V 至 ±15 V

●掉电功能：仅限 THS3095

应用：

●高压任意波形发生器

●功率 FET 驱动器

●引脚驱动器

●VDSL 线路驱动器

参数：

通道数 (#)：1

总电源电压 (Min) (+5V=5, +/-5V=10)：10

总电源电压 (Max) (+5V=5, +/-5V=10)：30

GBW（典型值）（MHz）：235

带宽@Acl (MHz)：235

Acl，最小规格增益 (V/V)：1

压摆率 (Typ) (V/us)：7300

平带 Vn (Typ) (nV/rtHz)：2

1 kHz 时的 Vn (典型值) (nV/rtHz)：2

每通道 Iq (Typ) (mA)：9.5

Vos（偏移电压@25 C）（最大值）（mV）：3

轨到轨：不

特征：关闭

工作温度范围（℃）：-40 至 85

CMRR (典型值) (dB)：69

偏移漂移 (Typ) (uV/C)：10

输出电流 (Typ) (mA)：250

二次谐波 (dBc)：66

三次谐波 (dBc)：74
