微星推出ATX12VO主板，10pin新标准接口，全12V电压输入

使用在台式电脑上的 ATX 电源标准已服役十年，在 2020 年，intel 推出了新一代 ATX 电源规范：“ATX12VO”，该规范中 PC 电源只需要输出 12V，接口也从 24pin 更改为 10pin，而常见的 5V、3.3V 电压则交由主板通过 DC-DC 降压后进行输出。因为涉及成本变动，电力转换成本从 PC 电源厂商转嫁到主板厂商身上，主板行业对该标准并不热衷，目前仍然以传统 ATX 规范为主流。

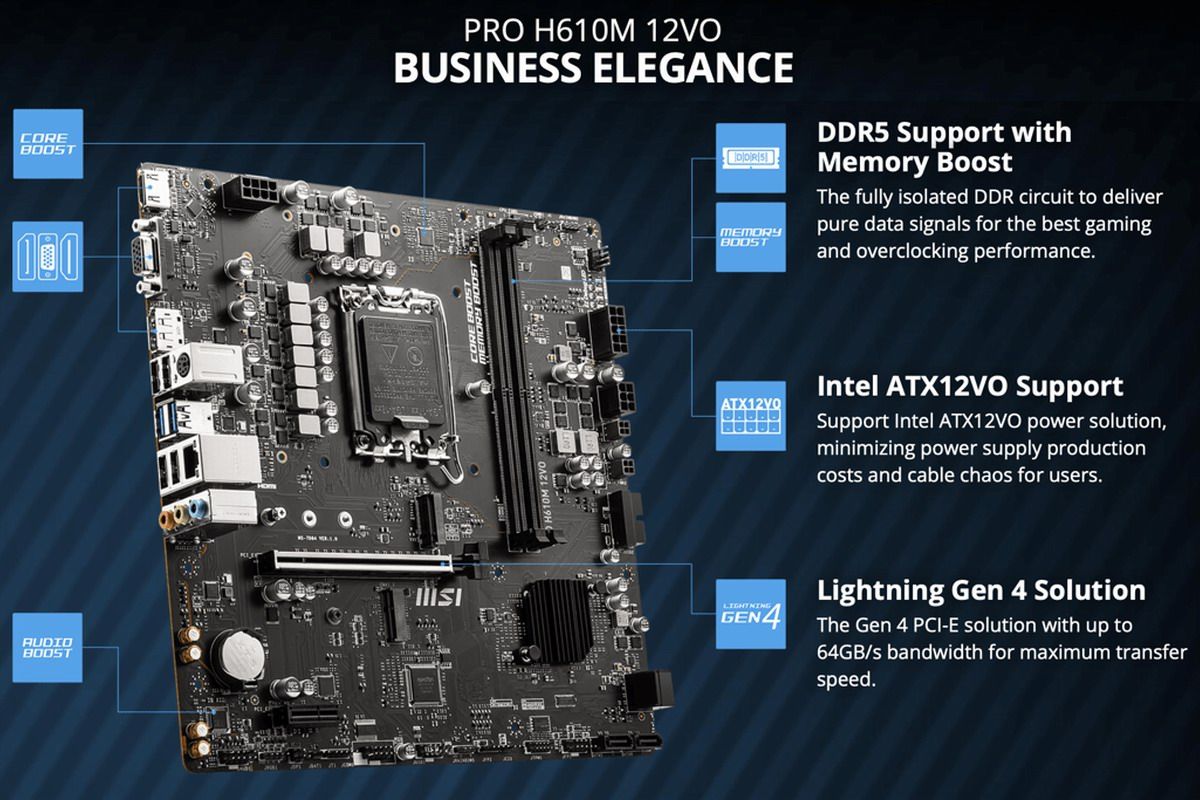

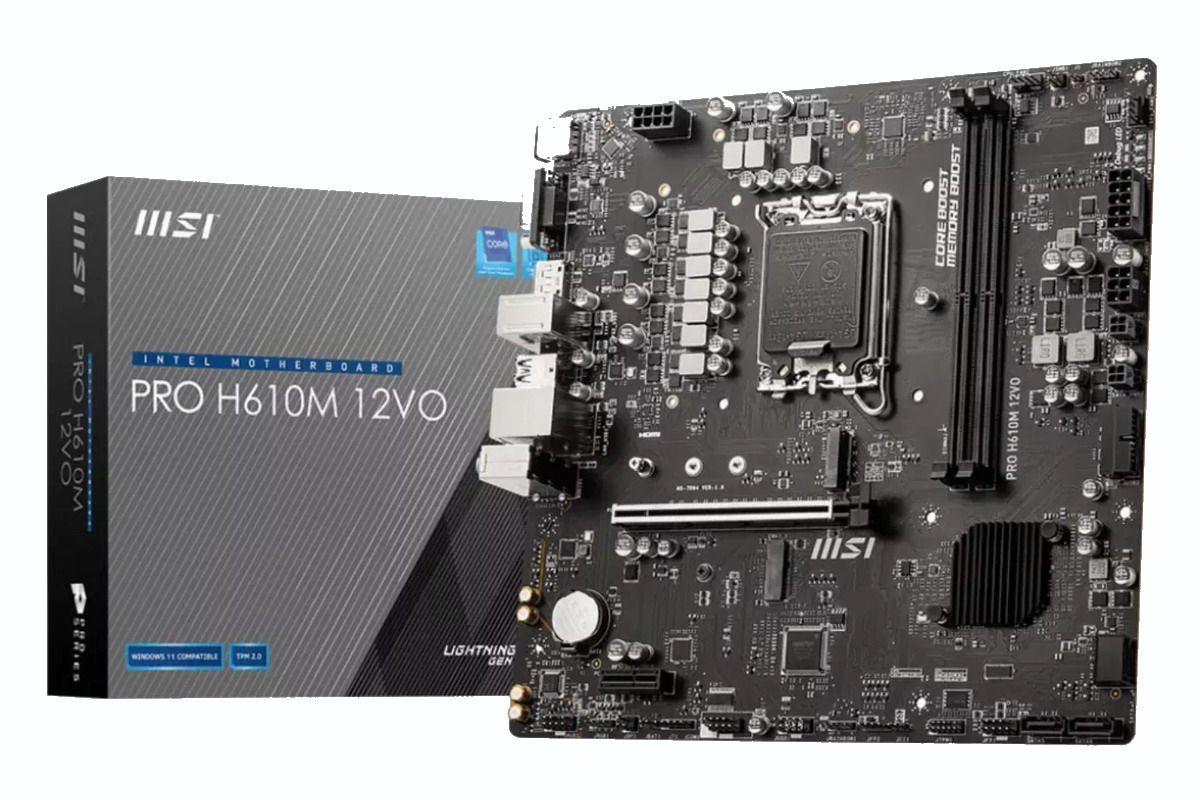

近日，微星发布了一款采用 ATX12VO 规范的主板 —— PRO H610M 12VO，成为 ATX12VO 家族的新成员，为这个不温不火的小市场添砖加瓦。

其实这并不是微星第一次推出 ATX12VO 主板，2021 年，微星就发布过 Z590 PRO 12VO，从芯片组来看，定位高端市场。这次推出的第二款 ATX12VO 规范主板 PRO H610M 12VO，芯片组为入门级 H610，支持 12 代酷睿处理器，支持 DDR5 4800 内存，推测主攻 OEM 市场。

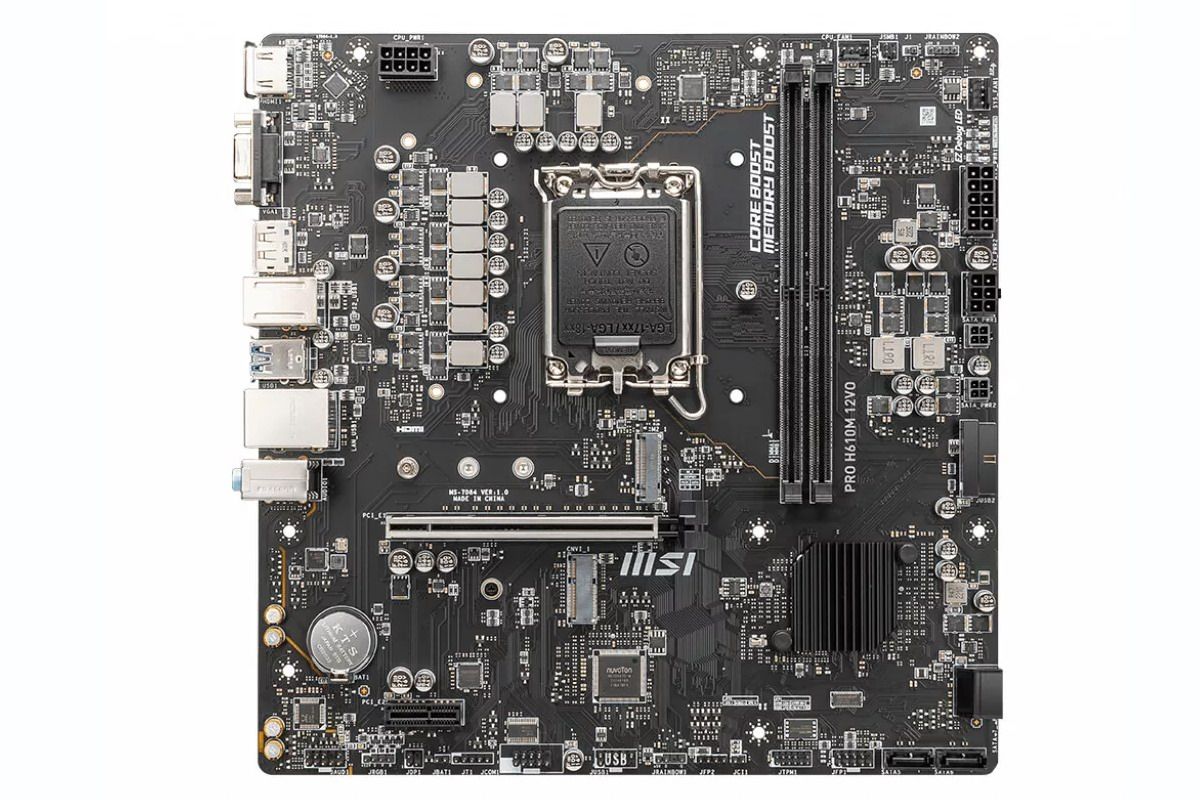

内部接口方面，LGA 1700插座支持 12 代酷睿平台，2 条 DDR5 内存插槽、1 条PCI-e 4.0 x 16 显卡插槽、1条 PCI-e 3.0 x1 插槽，一条 32Gbps M.2 固态硬盘插槽、一条 M.2 Wi-Fi 插槽。

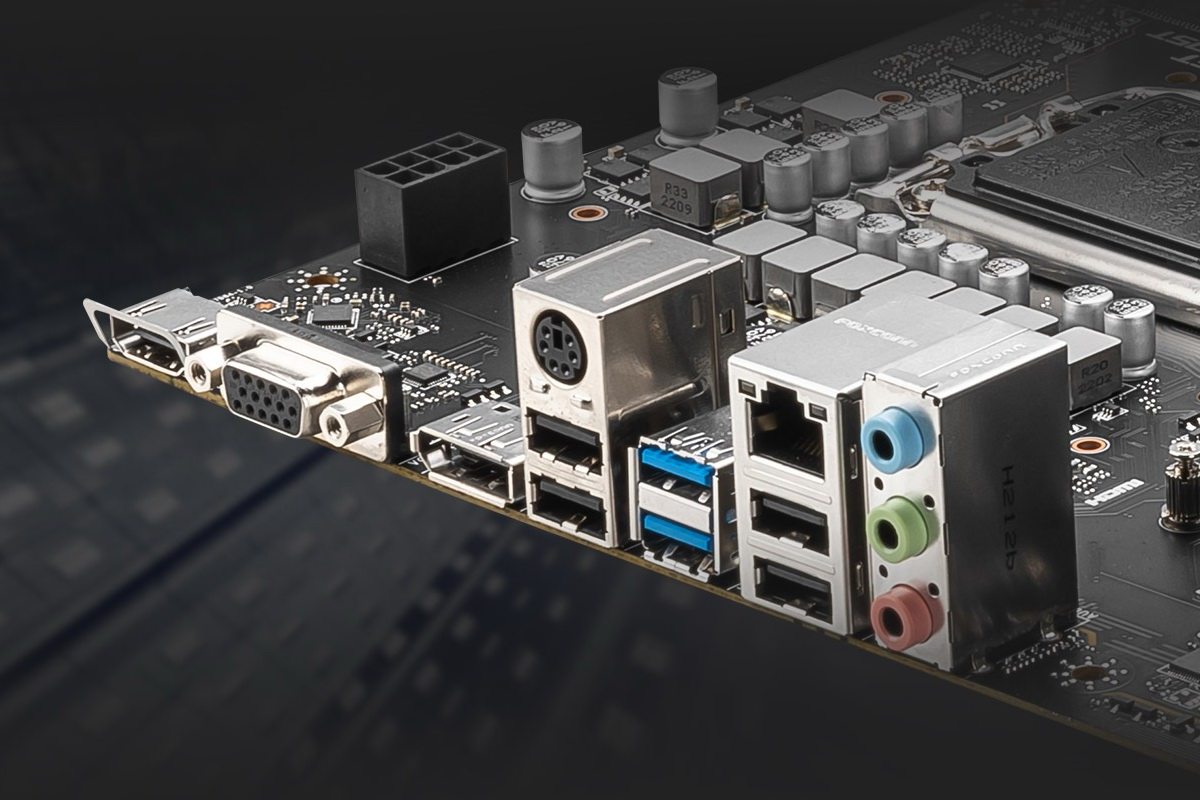

尾部挡板带有 HDMI、DP、VGA、USB-A 3.2 Gen1 5Gbps *2、USB-A 2.0 *2，RJ45、PS2、3孔位音频插孔。

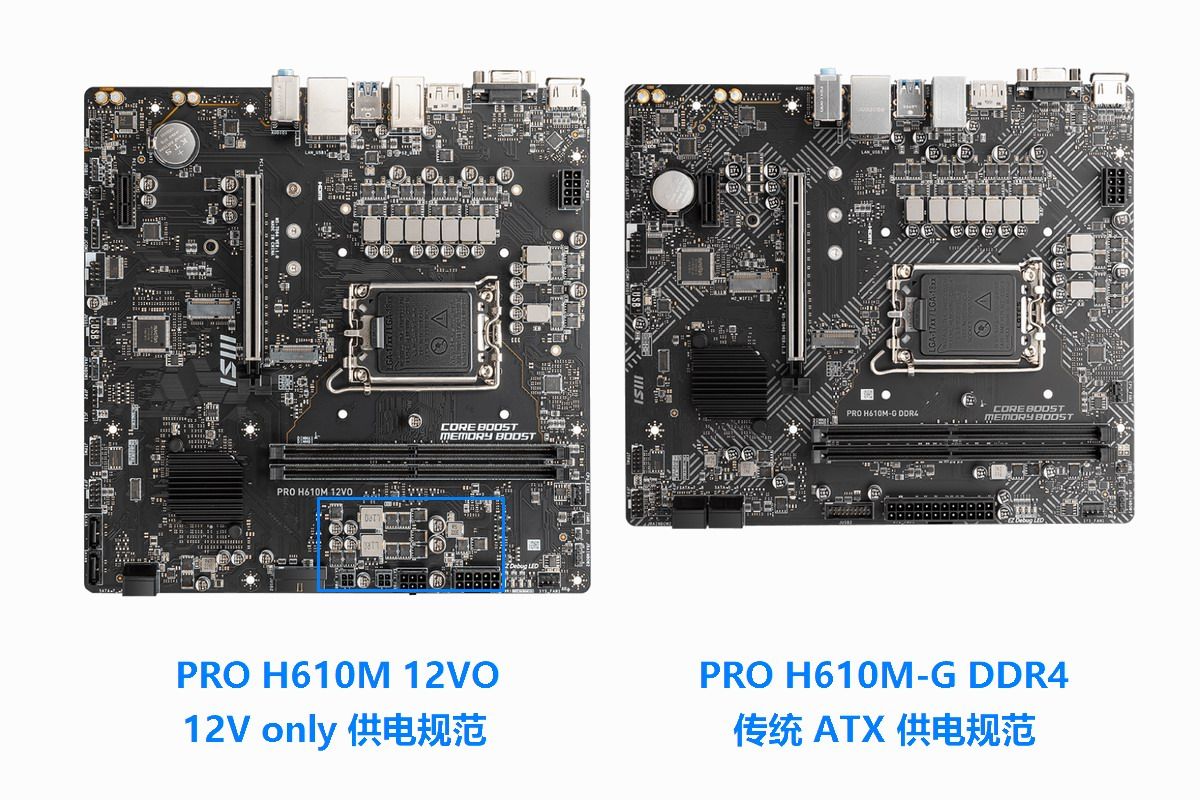

为么让小伙伴直观对比，小编将两种供电规范的主板放在一起，左手边是 PRO H610M 12VO，采用 12V only 供电规范，而右手边则是普通 H610M 主板，采用传统 ATX 供电规范。从主板尺寸来看，PRO H610M 12VO 因额外加入的供电转换电路也导致板型更宽大。

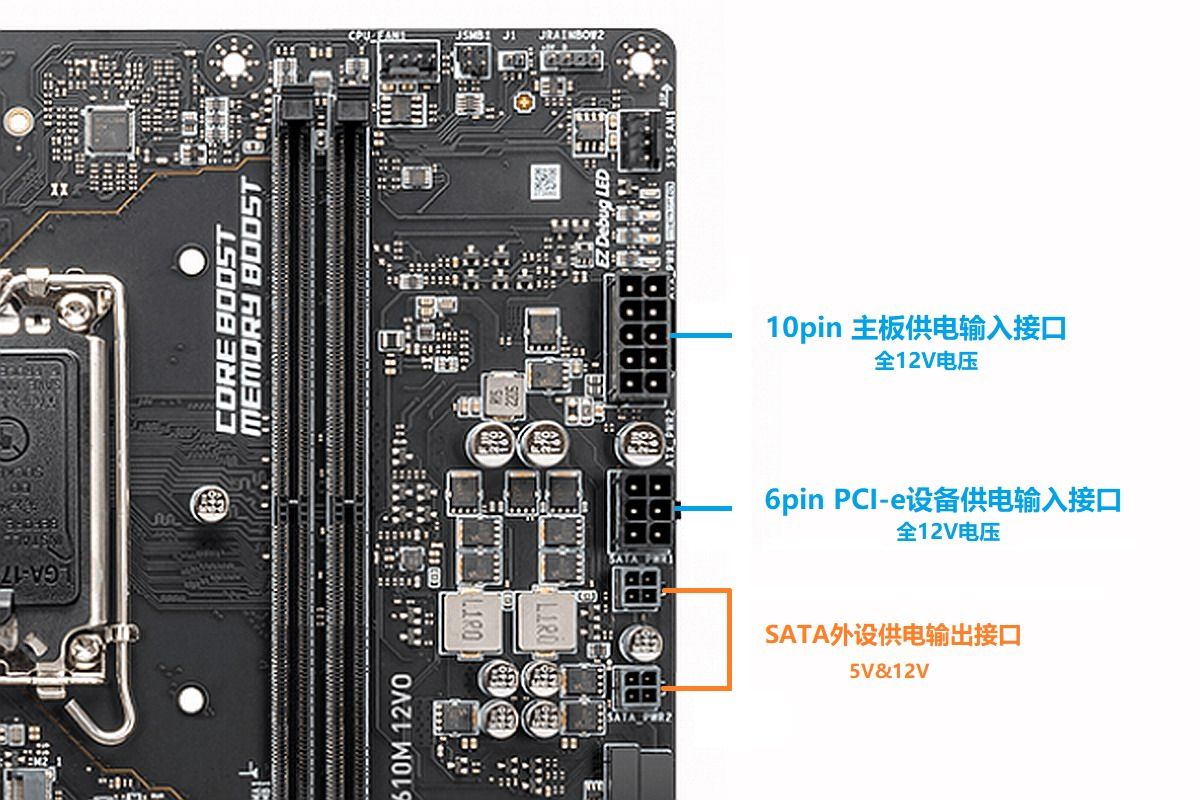

我们放大 PRO H610M 12VO 的供电接口附近看看，主板电源输入端从传统的 24pin 宽排接口，更改为 10pin 插孔，输入电压为全 12V，旁边带有一个 6pin PCI-e 设备供电输入口，用于给显卡等大功率设备供电。

由于 PC 电源上没有了常见的 3.3V、5V 输出，所以这部分电压现在由主板提供，主板上有两个小小的 4pin 输出接口，为 SATA 硬盘等外设提供 5V&12V 电压，配套转接线使用。

充电头网总结

现在主板厂商仍在为多出来的 DC-DC 电压转换部分纠结，毕竟一毛钱也是成本更别说整个外设的电压转换模块都做到主板上，也会造成主板使用故障率上升，成本上升，售价上升，所以现在 ATX12VO 几乎看不到民用，只有少规模走进 OEM 市场进行试水。

ATX12VO 可以精简 PC 电源设计，更容易做出大功率小体积的电源，机箱内部无需带着 24pin 粗线缆，走线更简单更美观，接口插拔便利度也会提升。未来硬盘也会全面向板载 NVMe 过渡，相信大部分用户也仅需要 1-2 个机械硬盘，从设计规范来看，ATX12VO 的确有其前瞻性，希望能顺利过渡并早日普及该标准。
