TAS5634是300W 立体声、600W 单声道、12V 至 62V 电源、PWM 输入 D 类音频放大器

产品详情

描述：

TAS5634 是一款 PWM 输入、D 类放大器功率级，支持 2 x 300 W (6 Ω) 或 1 x 600 W (3 Ω) 输出功率，标称电源电压为 58V。58V 电源电压支持更高阻抗的AQV212扬声器负载，包括 BTL 中的 6 Ω 和 PBTL 中的 3 Ω。集成 MOSFET 和新的栅极驱动方案提供高峰值效率和低空闲损耗，以减小热解决方案尺寸。

TAS5634 使用具有恒定电压增益的闭环反馈设计。由于开关模式电源 (SMPS)，内部匹配的增益电阻器可确保高电源抑制比 (PSRR) 和低输出噪声。

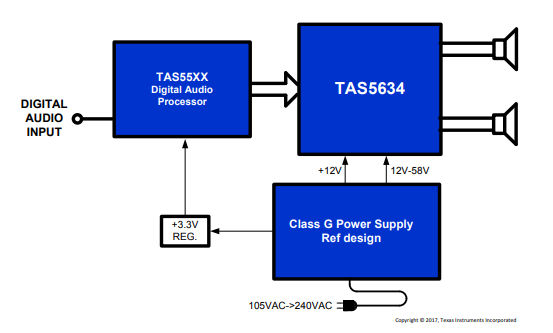

TAS5634 是一款完全集成的功率级，与 TI 的数字输入 (I2S) 音频处理器和调制器产品组合（如 TAS5548 和 TAS5558）兼容，使其成为一款完整的数字输入 D 类放大器。TAS5634 采用表面贴装 44 引脚 HTSSOP 封装，是引脚兼容的 PWM 输入 D 类功率级系列的一部分，包括 TAS5612LA、TAS5614LA 和 TAS5624A。

特性：

●PWM 输入、D 类放大器功率级与 TI 数字输入 (I2S) 音频处理器和调制器兼容

●高清集成闭环反馈提供：

○0.025% THD 在 1 W 到 6 Ω

○>70 dB PSRR（无输入信号）

○>105 dB SNR（A 加权）

●10%THD+N 时的输出功率

○600 W / 3 Ω PBTL 单声道配置

○300 W / 6 Ω BTL 立体声配置

○230 W / 8 Ω BTL 立体声配置

●1%THD+N 时的输出功率

○465 W / 3 Ω PBTL 单声道配置

○240 W / 6 Ω BTL 立体声配置

○180 W / 8 Ω BTL 立体声配置

●集成 80 mΩ MOSFET 以减小散热器尺寸

○在全输出功率下效率 >91%

○在 1/8 输出功率下效率 >75%

●点击并弹出免费启动

●设备保护：欠压、过温、过流、短路保护和直流扬声器保护

●用于控制 G 类电源的预削波输出信号

●44 引脚 HTSSOP (DDV) 封装，顶部带有散热垫

应用：

●有源扬声器

●低音炮

●微型组件系统

●条形音箱

●专业和公共广播 (PA) 演讲者

参数：

音频输入类型：脉宽调制

建筑学：D类

扬声器通道（最大）：4

功率级电源 (Max) (V)：58

功率级电源 (Min) (V)：12

负载 (Min) (ohms)：3

输出功率（W）：300

信噪比 (dB)：105

总谐波失真 + N @ 1 kHz (%)：0.025

Iq (典型值) (mA)：29.5

控制界面：硬件

闭环/开环：关闭

模拟电源 (Min) (V)：10.8

模拟电源 (Max) (V)：13.2

PSRR (分贝)：70

工作温度范围（℃）：0 到 70
