THVD1400是采用小型封装、具有 ±8kV IEC ESD 保护功能的 3.3V 至 5V RS-485 收发器

产品详细信息

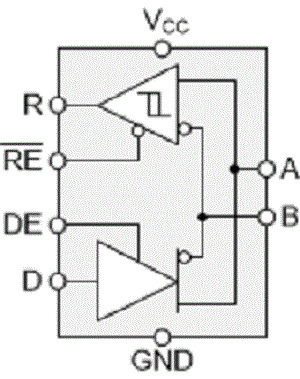

描述：

THVD1400和 THVD1420是强大的AD5220BRZ10半双工 RS-485收发器，适用于工业应用。这些总线引脚可耐受高级别的 IEC 接触放电 ESD 事件，因此无需使用其他系统级保护元件。

这些器件由 3 至 5.5V 单电源供电。总线引脚具备宽共模电压范围和低输入泄漏，从而使这些器件适用于长线缆上的多点应用。

THVD1400 和 THVD1420 可采用便于插接的业界通用 8 引脚 SOIC 封装，以及业界先进的小型 SOT 封装。这些器件的额定温度范围为 –40°C 至 125°C。

特性：

●符合或超出 TIA/EIA-485A 标准要求

●3V 至 5.5V 电源电压

●半双工 RS-422/RS-485

●数据速率

—THVD1400：500kbps

—THVD1420：12Mbps

●总线 I/O 保护

—±16kV HBM ESD

—±8kV IEC 61000-4-2 接触放电

—±15kVIEC 61000-4-2 空气间隙放电

—±4kV IEC 61000-4-4 快速瞬变脉冲

—±16V 总线故障保护（总线引脚上的绝对最大电压）

●小型、节省空间的 8 引脚 SOT 封装选项 (2.1mm x 1.2mm)

●工业级工作温度范围：-40°C 至 125°C

●用于噪声抑制的较大接收器滞后

●低功耗

—低待机电源电流：< 1μA

—运行期间静态电流：1.5mA（典型值）

●适用于热插拔功能的无干扰上电/断电

●开路、短路和空闲总线失效防护

●1/8 单位负载（多达 256 个总线节点）

参数：

接收器数量：1

发射器数量：1

双工：半

电源电压 (Nom) (V)：3.3, 5

信令速率（最大）（Mbps）： 0.5

IEC 61000-4-2 触点 (+/- kV)： 8

故障保护 (V)： -16 至 16

共模范围 ：-7 至 12

节点数 ：256

特性：IEC ESD保护

隔离：否

ICC (最大) (mA) ：3

工作温度范围 (C):-40 至 125
