AMC1300是±250mV 输入、精密电流感应增强型隔离放大器

产品详情

描述：

AMC1300 是一款精密隔离放大器，其输出与输入电路通过高度抗磁干扰的隔离栅隔开。根据 VDE V 0884-11 和 UL1577，此隔离栅经过认证可提供高达 5 kV RMS的增强电流隔离。该AD8400AR10隔离式放大器与隔离式电源一起使用，可将系统中在不同共模电压水平上运行的部分隔离开来，并保护低压部分免受损坏。

AMC1300 的输入经过优化，可直接连接至分流电阻器或其他低电压电平信号源。该器件的卓越性能支持精确的电流控制，从而节省系统级功耗，尤其是在电机控制应用中，可降低转矩脉动。AMC1300 的集成共模过压和缺失高侧电源电压检测功能简化了系统级设计和诊断。

AMC1300 提供两种性能等级选项：AMC1300B 规定在 –55°C 至 +125°C 的扩展工业温度范围内工作，而 AMC1300 则在 –40°C 至 +125°C 下工作。

特性：

●±250mV型号">250mV型号">250mV型号">250mV型号">250mV型号">250mV型号">250mV型号">250mV型号">250mV型号">250mV 输入电压范围针对使用分流电阻器的电流测量进行了优化

●固定增益：8.2

●低直流误差：

○AMC1300B：

◆偏移误差：±0.2 mV（最大值）

◆偏移漂移：±0.9 μV/°C（最大值）

◆增益误差：±0.3%（最大值）

◆增益漂移：±30 ppm/°C（最大值）

○AMC1300：

◆偏移误差：±2 mV（最大值）

◆偏移漂移：±4 μV/°C（最大值）

◆增益误差：±1%（最大值）

◆增益漂移：±50 ppm/°C（典型值）

○非线性：0.03%（最大值）

●高侧 3.3V 运行 (AMC1300B)

●高 CMTI：100 kV/μs（最小值）(AMC1300B)

●低 EMI，符合 CISPR-11 和 CISPR-25 标准

●系统级诊断功能

应用：

●基于分流电阻的电流检测：

— 电机驱动

— 变频器

— 不间断电源

参数：

输入范围 (Vp-p)：±0.25

隔离工作电压 VIOWM (rms) (V)：1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500-ic/" title="1500型号">1500

隔离瞬态过电压 VIOTM (峰值) (V)：7000

CMTI (最小值) (kV/μs)：15, 75

输入偏移 (+/-) (最大值) (mV)：2, 0.2

输入失调漂移 (+/-) (Typ) (uV/C)：1.3, 1

增益误差 (+/-) (最大值) (%)：1, 0.3

增益误差漂移 (+/-) (Typ) (ppm/°C)：50, 15

增益非线性 (+/-) (Max) (%)：0.03

小信号带宽 (Typ) (kHz)：230, 310

工作温度范围（℃）：-40 到 125，-55 到 125

◆AMC1300 简化原理图

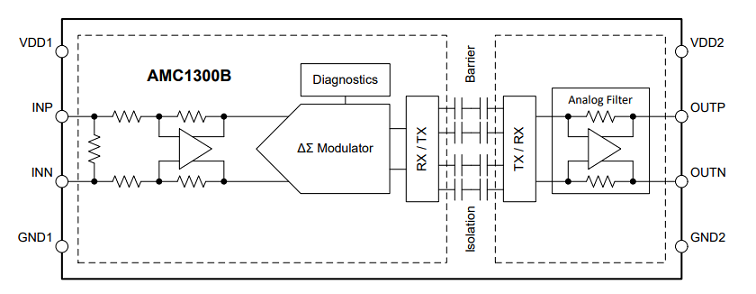

◆AMC1300 功能框图
