LM48100Q-Q1是具有输出故障检测功能的 1.3W、单声道、模拟输入 AB 类音频放大器

产品详情

描述：

LM48100Q-Q1 是一款单电源、单声道、桥接负载AD7729ARU放大器，具有 I 2 C 音量控制功能，非常适合汽车应用。全面的输出故障检测系统可检测负载状况，在短路事件期间保护器件，并检测开路状况。

LM48100Q-Q1 采用 5V 单电源供电，可为 8Ω 负载提供 1.3W 的连续输出功率，且 THD+N 小于 1%。灵活的电源要求允许在 3 V 至 5.5 V 的电压范围内工作。高电源抑制比 (PSRR)（1 kHz 时为 74 dB）使器件能够在嘈杂的环境中运行，而无需额外的电源调节。

LM48100Q-Q1 具有双音频输入，可以混合/多路复用到设备输出。每个输入路径都有自己独立的 32 级音量控制。混音器、音量控制和设备模式选择通过 I 2 C 兼容接口进行控制。开漏故障输出指示何时发生故障。全面的输出短路和热过载保护可防止设备在故障条件下损坏。

低功耗关断模式可将电源电流消耗降低至 0.01 μA。卓越的咔哒声和爆音抑制消除了上电/断电和关机期间的声音瞬变。LM48100Q-Q1 采用 14 引脚 HTSSOP PowerPAD IC 封装。

特性：

●输出故障检测

●I 2 C 音量和模式控制

●输入混合器和多路复用器

●高 PSRR

●单独的 32 级音量控制

●短路和热保护

●高级点击和弹出抑制

●低功耗关断模式

●采用 14 引脚 HTSSOP 封装

●主要规格：

○V DD = 5 V，R L = 8 Ω， THD+N ≤ 1%时的输出功率1.3 W（典型值）

○5 V、6 mA 时的静态电源电流（典型值）

○1 kHz 时的 PSRR 74 dB（典型值）

○关断电流 0.01 μA（典型值）

应用：

●汽车仪表板

●免提车载套件

●医疗的

参数：

音频输入类型：模拟输入

建筑学：AB类

扬声器通道（最大）：单核细胞增多症

功率级电源 (Max) (V)：5.5

功率级电源 (Min) (V)：3

负载 (Min) (ohms)：8

输出功率（W）：2.4

信噪比 (dB)：104

总谐波失真 + N @ 1 kHz (%)：0.04

Iq (典型值) (mA)：4.4

控制界面：I2C

闭环/开环：关闭

模拟电源 (Min) (V)：3

模拟电源 (Max) (V)：5.5

PSRR (分贝)：74

工作温度范围（℃）：-40 到 105

◆LM48100Q-Q1 功能框图

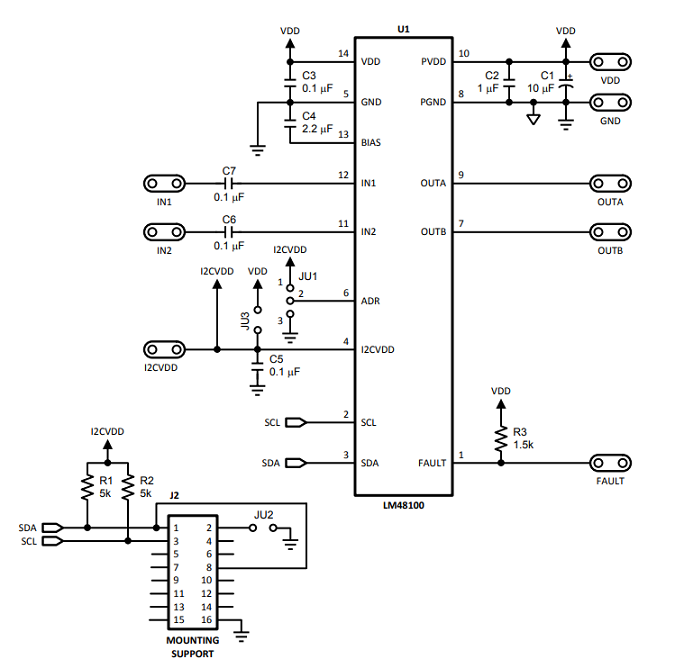

◆LM48100Q-Q1 典型应用
