TPS63901是采用 WCSP 封装、具有 75nA 工作 IQ 的 5.5V 降压-升压转换器

产品详情

描述：

TPS63901 器件是一款高效AO3406同步降压-升压转换器，具有极低的静态电流（典型值为 75 nA）。该器件具有 32 个用户可编程输出电压设置，范围为 1.8 V 至 5 V。

动态电压调节功能允许应用在运行期间在两个输出电压之间切换；例如，通过在待机操作期间使用较低的系统电源电压来节省电力。

凭借其宽电源电压范围和可编程输入电流限制（1 mA 至 100 mA 和无限制），该器件非常适合与 3S 碱性电池、1S Li-MnO 2或 1S Li-SOCl 2等各种初级电池一起使用，以及二次电池类型。

高输出电流能力支持常用的射频标准，如 sub-1-GHz、BLE、LoRa、wM-Bus 和 NB-IoT。

特性：

●1.8V 至 5.5V 输入电压范围

●1.8V 至 5V 输出电压范围（100mV 步长）

○可使用外部电阻器进行编程

○SEL 引脚在两个输出电压预设之间切换

●> 400mA 输出电流，适用于 V I ≥ 2.0 V，V O = 3.3 V

○可堆叠：并联多个设备以获得更高的输出电流

●在 10μA 负载电流下效率 > 90%

○75nA 静态电流

○60nA 关断电流

●单模操作

○消除降压、降压-升压和升压操作之间的模式转换

○低输出纹波

○出色的瞬态性能

●强大的操作特性

○集成软启动

○具有八种设置的可编程输入电流限制（1 mA 至 100 mA 和无限制）

○输出短路和过温保护

●微小的解决方案尺寸

○小型 2.2μH 电感器、单个 22μF 输出电容器

应用：

●智能手表

●智能追踪器

●可穿戴电子产品

●医疗传感器贴片和病人监护仪

●智能电表和传感器节点

●电子智能锁

●工业物联网（智能传感器）和窄带物联网

参数：

拓扑：降压-升压

输入电压 (最小值) (V)：1.8

输入电压 (最大值) (V)：5.5

输出电压 (最大值) (V)：5

输出电压 (Min) (V)：1.8

占空比 (Max) (%)：99

特征：可调电流限制、动态电压调节、使能、轻负载效率、预偏置启动、UVLO 固定

开关电流限制 (Typ) (A)：1.45

开关频率 (Min) (kHz)：0.004

Iq (典型值) (mA)：0.000075

输出 (最大) (A)：1

工作温度范围（℃）：-40 到 125

◆TPS63901 简化原理图

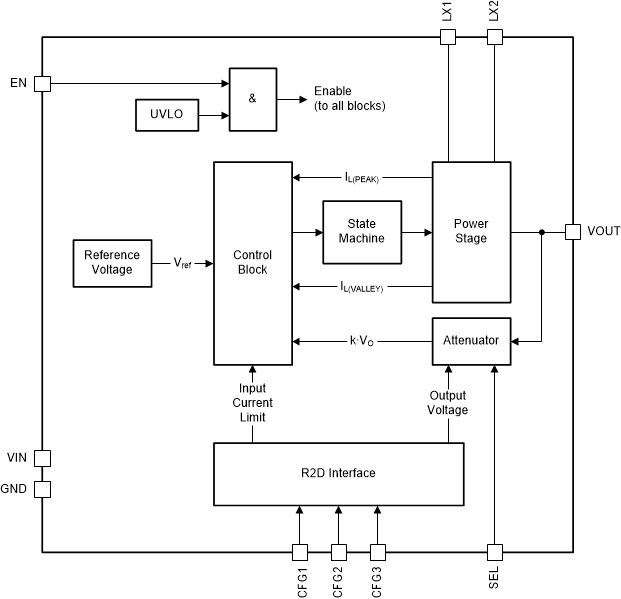

◆TPS63901 功能框图
