SN74LXC1T14是单通道固定方向反相 1.1V 至 5.5V 电压电平转换器

产品详情

描述：

SN74LXC1T14 是一款具有ADV7180BCPZ施密特触发器输入的单比特、双电源反相电压电平转换器件。输入引脚 A 以 V CCI逻辑电平为参考，输出引脚 Y 以 V CCO逻辑电平为参考。输入引脚 A 能够接受 1.1 V 至 5.5 V 范围内的电压，并可直接连接至 V CCI或 GND。有关逻辑操作的摘要，请参见设备功能模式。

该器件可确保低功耗，完全适用于使用 I off的部分断电应用。I off电路在设备断电时禁用输出。这会抑制电流回流到器件中，从而防止损坏器件。

特性：

●完全可配置的双轨设计允许每个端口在 1.1 V 至 5.5 V 范围内工作

●稳健、无干扰的电源排序

●3.3 V 至 5.0 V 支持高达 420 Mbps

●施密特触发器输入允许慢速或嘈杂的输入

●带有集成动态下拉电阻的输入有助于减少外部组件数量

●高驱动强度（5 V 时高达 32 mA）

●低功耗

○最大 3μA (25°C)

○最大 6μA（–40°C 至 125°C）

●V CC隔离和 V cc断开（I off-float）功能

○如果任一 V CC电源 < 100 mV 或断开连接，所有 I/O 都会被下拉，然后变为高阻抗

●无论电源电压如何，过压容限输入都可接受高达 5.5 V 的电压。

●I off支持部分掉电模式操作

●工作温度范围为 –40°C 至 +125°C

●闩锁性能超过 100 mA，符合 JESD 78，II 类标准

●ESD 保护超过 JESD 22

○4000-V 人体模型

○1000V 充电设备型号

应用：

●消除缓慢或嘈杂的输入信号

●行车指示灯或蜂鸣器

●消除机械开关的抖动

●通用 I/O (GPIO) 电平转换

参数：

应用：通用输入输出接口

位 (#)：1

配置：1 通道 A 至 B；0 通道 B 到 A

输出电压 (Min) (V)：1.1

输出电压 (最大值) (V)：5.5

IOH（最大）（毫安）：32

人工晶状体（最大）（毫安）：-32

◆SN74LXC1T14 功能框图

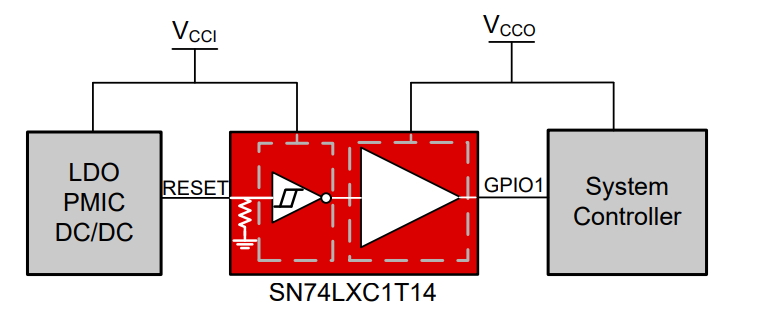

◆SN74LXC1T14 典型应用
