随着安防监控系统的不断普及，尤其是智慧交通、平安城市、智能家居等项目的全面展开，前端安防摄像头的需求与日俱增，同时也对安防摄像头提出了更高的数字化、网络化、高清化和智能化的要求。
01安防摄像头典型应用框图安防摄像头系统的总体架构比较相似，但是基于不同应用场景以及不同的市场定位，会存在供电方式以及摄像头性能上的差别，从而在整体系统方案的考虑上需要根据实际情况选择恰当的方案。
比如家用安防摄像头考虑到家里随意放置的方便性，会更多采用锂电池可充电型的供电方式，而对于行业客户若更多应用于停车场或者商业建筑内的监控，则一般采用直流供电的方式，那么基于这样的考虑在一级电源方案的选择上就会权衡性价比选择不同供电方案。同时，对于市场上不同清晰度类型的安防摄像头，厂家一般会根据产品来选择不同档次的摄像头来满足终端客户清晰度要求，那么不同类型的摄像头对于摄像头子板上LDO的噪声要求也会略有差异。但总体来说，安防摄像头的系统架构大致可归纳如下图所示：
安防摄像头典型系统框图
02安防摄像头电源解决方案
微源半导体具有多款适合于不同应用类型安防摄像头的产品，包括DCDC，LDO，复位开关，背光，音频以及充电芯片等等。
LDO: 基本每个安防摄像头上都会有数颗LDO的需求，主要用来为CMOS摄像头提供稳定的供电，其中2.8V一路为摄像头提供模拟部分的供电，这路供电通常会对噪声有较高的要求，需要选择低噪声型的LDO产品，而数字供电部分则可选择经济型方案。当然如果用户本身设计的就是低端摄像头产品，受限于摄像头本身的性能，却也无必要一味追求2.8V模拟供电的低噪声性能。
LP3988/H是微源的超高性能超低噪声高性能产品，非常适合对于噪声有较高要求的场合，而LP3981系列LDO则是微源推出的超高性价比系列产品，且具有多种不同封装和输出电压点供选择。
LDO-3988/H
LP3988/H是一款PSRR高达98dB，Noise只有10uV的高性能LDO。非常适合应用于CMOS图像传感器模拟电压部分的供电，性能远超目前国内外通用的厂家。

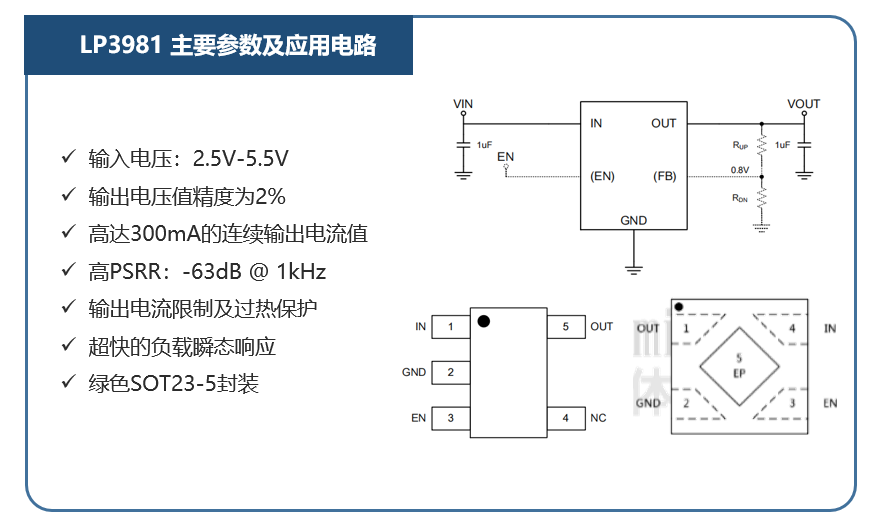

LDO-LP3981
LP3981是一款通用的低压300mA输出的LDO，输出电压值精度为2%，可以满足图像传感器数字部分电源的供电需求，其优秀的性价比可以保证电源质量的同时降本产品成本，提升产品的核心竞争力。
DCDC: 一般安防摄像头会采用两级DCDC供电，在一级供电方案的选择上，根据输入电压范围的不同，用户可以选择具有不同输入电压范围的产品。而对于二级电源的选择上，通常需要综合考虑性价比以及系统需要的动态响应性能。
LP6453/LP6451是微源基于COT架构，支持最高18V输入电压的，3A驱动能力的DCDC产品，具有良好的动态响应性能。而LP6470/6460则是具有更高性价比的一级电源的良好选择。在二级电源上则可以根据输出电流的不同需求，选择采用LP3201/LP3202。

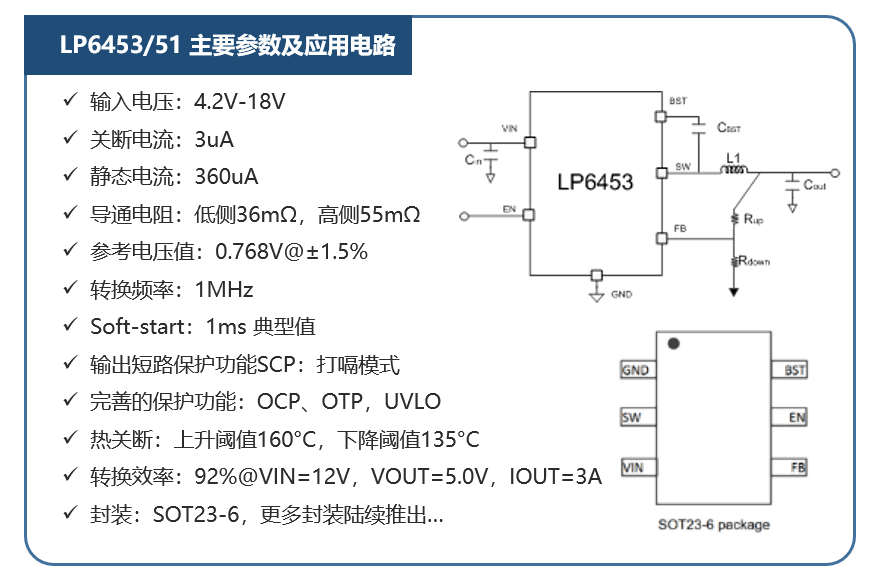

DCDC-LP6453/LP6451
LP6453/LP6451是一款基于COT架构的高效率的同步整流降压型DC-DC转换器，具有最高18V的宽电压输入范围和3A的带载能力。1MHz开关频率，较低的内阻Rdson，有效降低温升和输出电压纹波，实现外部小电感和电容尺寸。广泛适用于各类智能电视、机顶盒、安防、及各种12V直流供电类产品。
DCDC-LP6460/LP6470
LP6460/LP6470是一款输出能力可以达到2A的DCDC，可作为家用安防摄像头电源系统中的一级电源，其优秀的动态响应能力以及出色的效率可以为系统提供优质的电源。
DCDC-LP3201/LP3202
LP3201/LP3202是一款低压的DCDC，其具有较好的动态响应和纹波，可以为IPC中的主平台提供优质的电源。
LED Driver-LP3320/LP3321
LP3320/LP3321是一款升压型的LED驱动器，可以驱动IPC中的红外补光灯与白光灯，为夜间实现可视化提供优质的电源驱动方案。
AB 类音频功放-LPA4890
LPA4890是一款1.2W无滤波器单声道音频功率放大器，可正常驱动一个8Ω的喇叭，为IPC实现人机互动提供了便利。
Reset-LP3809
LP3809是一款具有高检测精度的复位芯片，可为主平台CPU提供安全可靠的复位。
