资本蜂拥的碳化硅衬底市场，各大项目进展如何？

碳化硅作为第三代化合物半导体的重要代表，近年来已然成为企业重金押宝的一大热门赛道。其中，碳化硅衬底虽然技术制程非常复杂，但其对碳化硅晶圆的产能有着至关重要的影响，且具有更高的产品附加值，国内外企业纷纷加大对碳化硅衬底的研发和生产。

但TrendForce集邦咨询分析指出，碳化硅等第三代半导体关键衬底材料生长条件困难、工艺难度大、技术门槛高，将成为碳化硅下游产能的关键制约点。目前关键技术仍掌握在Wolfspeed、罗姆、II-VI、意法半导体等国际IDM大厂手中，国内外技术仍存在不小的差距。

可喜的是，近几年，国内对第三代半导体产业的投资热度居高不下。仅就碳化硅衬底而言，在2022年上半年，就有多家企业宣布加码投资，而原有的碳化硅衬底项目也在2022年上半年取得新进展。



01

2022年上半年

新增/规划新增碳化硅衬底项目

衬底是碳化硅产业链极为关键的一环，国内拥有相关技术的企业数量并不多。且半导体产业自身存在高风险、高投入、高技术门槛、长周期等特点，产业布局需要有序推进，企业在扩产时更需冷静，因此，2022年上半年新增/规划新增的碳化硅项目并不多。

据化合物半导体市场不完全统计，2022年上半年，国内新增/规划新增的碳化硅衬底项目主要有：



图表1.2022年上半年

国内新增/规划新增的碳化硅衬底项目



其中，晶盛机电在2022年3月宣布将碳化硅衬底晶片生产基地项目从增发预案中删除，后续拟使用自有资金及其他融资方式投入，不影响未来碳化硅整体布局和发展。

晶盛机电原拟募资不超过57亿元，投向碳化硅衬底晶片生产基地项目、12英寸集成电路大硅片设备测试实验线项目、年产80台套半导体材料抛光及减薄设备生产制造项目以及补充流动资金。

据悉，晶盛机电创建于2006年12月，目前已组建原料合成+长晶+切磨抛的中试产线,，并完成6-8英寸长晶热场和设备开发，产出6英寸衬底，在总厚度变化率（TTV）可稳定达到＜3μm。

另一方面，在新增/规划新增项目之外，原有的碳化硅衬底项目也在2022年上半年迎来新进展。



02

碳化硅衬底项目喜迎新进展

据化合物半导体市场不完全统计，2022年上半年公布新进展的碳化硅衬底项目主要有：

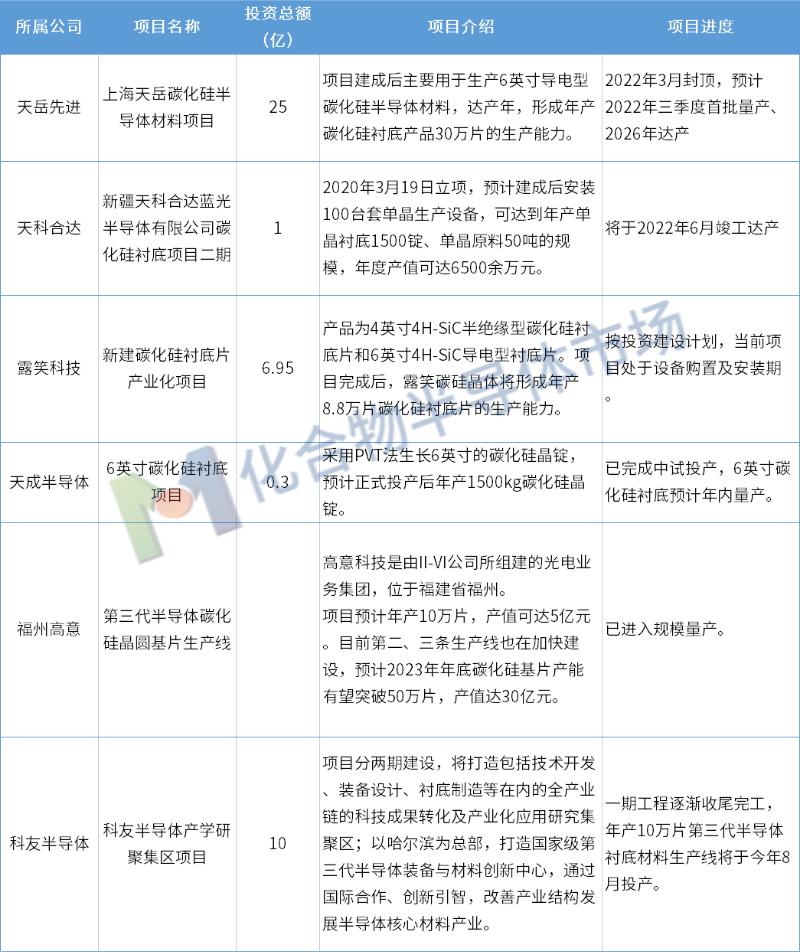

图表2.2022年上半年碳化硅衬底项目进展

其中，天岳先进是国内“碳化硅第一股”，其山东济南、济宁的碳化硅衬底生产基地主要生产半绝缘型衬底；上海临港项目则定位为6英寸导电型碳化硅衬底生产基地，满足下游电动汽车、新能源并网、智能电网、储能、开关电源等碳化硅电力电子器件应用领域的广泛需求。

值得一提的是，上海临港项目已纳入国家布局，且被上海市政府列为2021年、2022年上海市重大建设项目。

天科合达于2006年9月由新疆天富集团、中国科学院物理研究所共同设立。公司总部位于北京市大兴区，拥有一个研发中心和一个集晶体生长-晶体加工-晶片加工-清洗检测于一体的全套碳化硅晶片生产基地；全资子公司新疆天科合达蓝光半导体有限公司位于新疆石河子市，主要进行碳化硅晶体生长。

目前，天科合达已重启IPO，现正接受中金公司的上市辅导。

露笑科技自2020年以来先后两次募资，均投向碳化硅项目。第一次是在2020年4月，于2021年3月完成，实际募集资金6.43亿元，投向新建碳化硅衬底片产业化项目、碳化硅研发中心项目和偿还银行贷款。

2021年11月，露笑科技发布了《2021年度非公开发行A股股票预案》。2022年5月16日，该预案获审核通过，露笑科技拟募资25.67亿，用于第三代功率半导体(碳化硅)产业园项目、大尺寸碳化硅衬底片研发中心项目和补充流动资金。

对于前后两次募投项目的区别，露笑科技表示，2021年的募投项目是前次募投项目的延伸与拓展。据悉，露笑科技在2020年度募资建设6英寸导电型碳化硅衬底片和4英寸半绝缘型碳化硅衬底片项目的基础上，拟再次通过非公开发行股票的方式，募集资金扩大6英寸导电型碳化硅衬底片的产能规模。

项目进度方面，2022年4月1日晚，露笑科技在披露增发事项的二次反馈意见回复中提及，“新建碳化硅衬底片产业化项目”“碳化硅研发中心项目”两个募投项目正在有序推进中，进度符合预期。



03

SiC市场将迎高速成长

国内厂商存广阔替代空间

第三代半导体被赋予战略意义，并在2021年列入十四五规划后，迅速成为超级风口。其中，碳化硅作为第三代半导体的“课代表”，市场发展十分迅速。

碳化硅产业链中，衬底材料技术难度高、成本占比高。就发展水平而言，尽管目前国内在衬底环节已涌现出不少有代表性的企业，但国内外在碳化硅衬底方面存在的技术差距，却非一朝一夕可以逆转。

据化合物半导体市场了解，目前国内主要以4英寸碳化硅衬底为主，部分企业虽已在6英寸领域取得突破，但良率仍存在差距；国际一线大厂则以6英寸为主，多家厂商已实现了6英寸碳化硅衬底的稳定供应。

差距在8英寸碳化硅衬底上更为明显。

国际企业方面，Wolfspeed、罗姆、II-VI均在2015年就已展示了8英寸碳化硅衬底，其中Wolfspeed还在2019年5月宣布投入10亿美元（约64.6亿人民币）建设新工厂，并在今年4月开始生产8英寸碳化硅等产品；英飞凌在2020年9月宣布其8英寸 SiC晶圆生产线已经建成；罗姆旗下SiCrystal公司预计2023年左右开始量产8英寸衬底、2025年量产8英寸SiC器件；Soitec在2022年5月发布了8英寸碳化硅衬底产品，其还在2022年3月启动新晶圆厂建设计划，将用于6英寸、8英寸SmartSiC晶圆制造，预计2023年下半年建成投产……

可以看到，国际企业对于8英寸碳化硅衬底的量产已提上日程。相较之下，天科合达、天岳先进、中科院物理研究所等中国企业/科研机构则仍处于8英寸碳化硅衬底的研发阶段。

但也有例外。2020年10月，据山西日报报道，中电科旗下山西烁科晶体公司完全掌握4-6英寸衬底片“切、磨、抛”工艺，同时8英寸衬底片已经研发成功；2022年1月，烁科晶体实现8英寸N型碳化硅抛光片小批量生产。

可以看到，尽管存在差距，但中国正在加速追赶。另一方面，尽管碳化硅在5G、雷达、国防军工、新能源汽车、光伏、轨道交通、储能等领域的应用前景十分广阔，但碳化硅的下游应用目前大多处于研发阶段，碳化硅衬底现正处于爆发式增长的前夜，大量资金在此刻涌入，有望缩短中外之间存在的技术差距，在碳化硅实现大规模应用之时，在一定程度上实现国产化替代。（文：化合物半导体市场Winter）
