ST全新紧凑型SLLIMM大功率IPM提高您电机驱动设计的集成度和功率

新推出的SLLIMM大功率产品简化了设计，节省了电机驱动平台(最高5 kW)的物料成本。

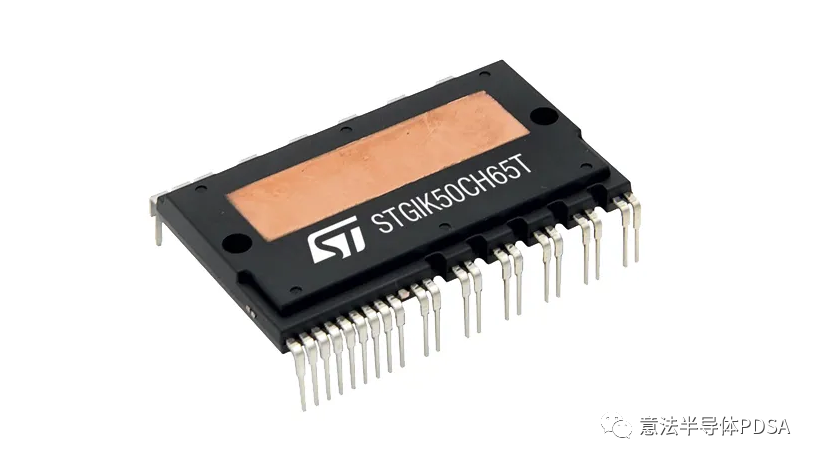

STGIK50CH65T是最新推出的紧凑型大功率双列直插式智能功率模块(IPM)，属于SLLIMM（小型低损耗智能模封模块） High Power 系列。新推出的SLLIMM HP 650 V/50 A产品在设计时采用全新内部驱动器配置(具有沟槽栅场截止IGBT， 加上一个功率级续流二极管)，扩展了现有SLLIMM 系列的击穿电压、电流能力和功率范围。

该产品非常适合三相逆变器电机驱动,专门用于功率不超过5 kW的工业应用，如HVAC(供暖、 通风和空调)、伺服电机、GPI(通用逆变器)，以及工业洗衣机应用。



应用比较

为了突出我们新推出的SLLIMM HP的主要特点，我们将其性能与竞品(功率不超过5 kW的空调系统，采用典型的工况)进行了比较。

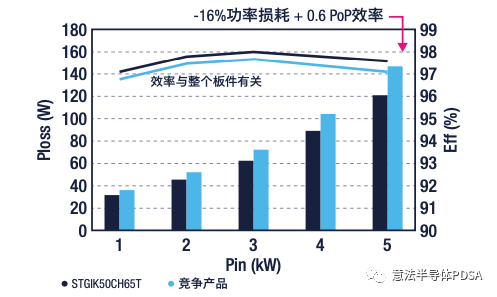

如图1所示，STGIK50CH65T在整个功率范围内具有更好的性能:在5 kW工况下，效率提高了0.6 PoP，节约了约16%的功耗。

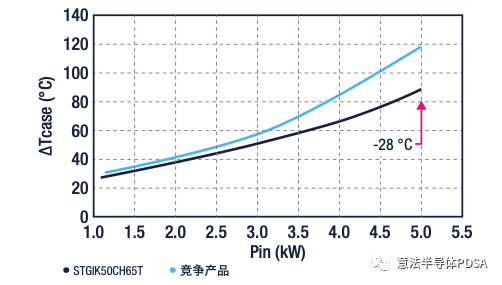

【图1:总体功率损耗和效率 vs Pin】 图2表明，由于将最新的功率器件和封装技术相结合的解决方案，在最大工况下，我们的SLLIMM HP具有较低的ΔTcase(最高约 为28°C)。

【图2:Δ温度vs Pin】注意:* 测试条件:VBUS = 400 V，fSW= 6.5 kHz，TA=25°C除了STGIK50CH65T外，我们还将提供高达1200V/10 A的产品。新产品将以20 kHz的频率运行，并提供短路和欠压锁定保护。此外，还将集成一个用于故障保护的比较器。工程师就可以直接使用热仿真器（ST PowerStudio）和开发板（STEVAL-IPM系列）开始工作。
