无线与云连接技术专题之四：STM32WB全面完美支持蓝牙多场景多连接应用

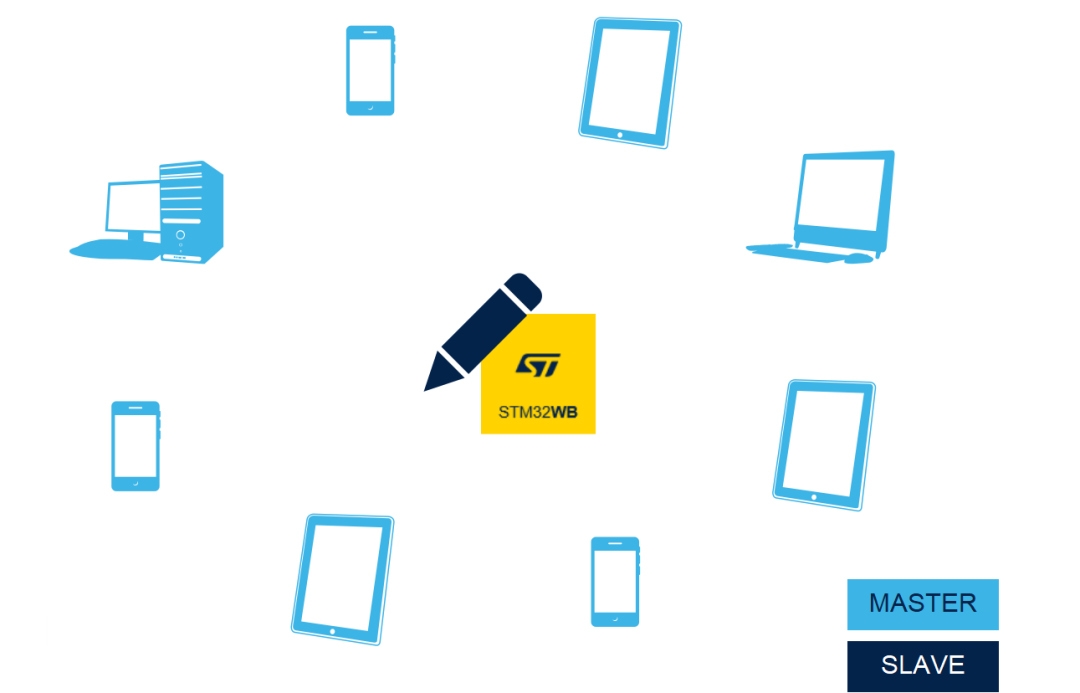

随着当代电子技术的发展，每个人拥有的电子产品越来越多，蓝牙成了绝大部分电子产品的标配，而某些场景下，共享资源或者共享电子产品成为一种趋势。比如下面这种场景，同一只智能笔可以动态地被不同的平板电脑、手机或笔记本电脑共享或使用，在这里同一设备(STM32WB)可以被许多主设备使用和共享。

STM32WB 支持多连接拓扑

STM32WB 不仅仅支持上面的应用，同时也支持Piconet 拓扑结构、Scatternet 拓扑结构和多从设备拓扑：

Piconet topology（微微网拓扑结构）

蓝牙是一个点对点或者点对多点的拓扑结构，他们的交互都是基于一个物理通道（Physical Channel）上的， 也就是说点对点之间有一条物理通道，点对多点共享一条物理通道，我们把这些共用一个物理通道的集合称之为微微网（piconet）。

✦ STM32WB 作为主设备，能够连接最多8从设备。

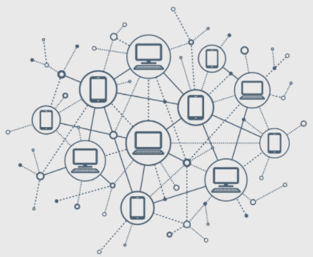

Scatternet topology分布式拓扑结构工作在同一物理信道的2个或更多设备相互连接组成piconet。一个piconet由一个主设备和多个从设备组成。
主设备提供时钟和跳频模式的参照标准给从设备去同步。在一个区域里可能有多个piconet，每个piconet使用一个互不相同的物理信道。
一个设备不可以在两个piconet中充当主设备(如果可以的话，那么这两个piconet将会工作在同一频道上)。

一个设备可以在多个不同的piconet中充当从设备角色。一个设备在一个piconet中，又在另一个piconet中，那么这个设备处于scatternet。

或者一个设备在多个不同Piconet中充当不同的角色，在一个piconet中中充当主设备，在另外一个piconet中，充当从设备，那么这个设备也是处于Scatternet。

✦ STM32WB作为主设备连接6个从设备

✦ 同时动态的，STM32WB可以作为从设备，连接两个主设备

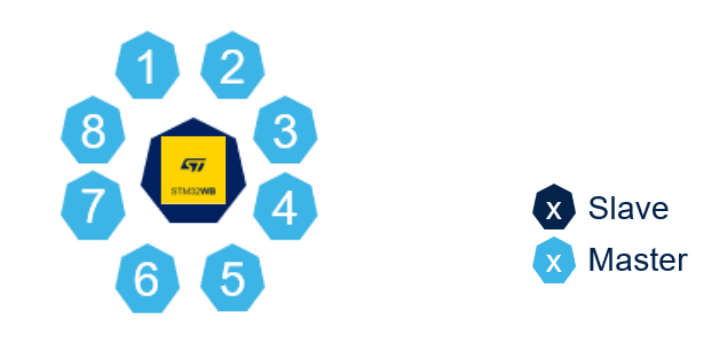

Multi slave topology (New)多从设备拓扑结构✦ STM32WB作为从设备，连接8个主设备。

STM32WB 多从设备模式

在这里我们重点介绍如何通过多从设备模式实现多连接的资源共享, 最多8个并发连接，如果主设备在多从设备模式时，可以扫描，广播，连接。它完全兼容蓝牙SIG标准，并且可以与任何的蓝牙LE设备互联互通；而通过主从设备对时隙长度预测机制来避免多连接的碰撞。

1.新的从时隙长度预测机制和槽冲突避免机制：

利用时隙上的动态连接事件持续时间计算，保证了系统的防碰撞性和有效的带宽利用；碰撞预测采用活跃时隙长度缩减和优先级呼叫两种方法。

2.新的主时隙避免碰撞机制：

类似地，对于从时隙碰撞避免机制，该机制避免了下一个调度的主时隙(即连接主时隙或扫描时隙)与所有重叠的从时隙之间的碰撞,建议主连接间隔上设置少量延迟配置，更加有效的使得连接更加流畅。当然随着连接个数的增加，通讯时间间隔会加长，如下表：
