TLIN1024A-Q1是具有显性状态超时功能的汽车四路本地互连网络 (LIN) 收发器

产品详情

描述：

TLIN1024A-Q1 是一款四路本地互连网络 (LIN) 物理层收发器，具有集成唤醒和保护功能，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO/DIS 17987–4 标准。LIN 是一种单线双向总线，通常用于数据速率高达 20 kbps 的低速车载网络。TLIN1024A-Q1 旨在支持具有更宽工作电压和额外总线故障保护的 12V 应用。

TLIN1024A-Q1 接收器支持高达 100 kbps 的数据速率，以实现更快的在线编程。TLIN1024A-Q1 使用可减少电磁辐射 (EME) 的限流波形整形驱动器将 TXD 输入上的 LIN 协议数据流转换为 LIN 总线信号。接收器将数据流转换为逻辑电平信号，通过开漏 RXD 引脚发送到AQV454H微处理器。使用允许通过 LIN 总线或 EN 引脚唤醒的睡眠模式可以实现超低电流消耗。

特性：

●符合汽车应用的 AEC-Q100（1 级）标准

●符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2 A 和 ISO/DIS 17987–4 电气物理层 (EPL) 规范

●符合用于车辆应用的 SAE J2602-1 LIN 网络

●功能安全能力

○可用于帮助功能安全系统设计的文档

●支持 12V 电池应用

●LIN 传输数据速率高达 20 kbps

●LIN 接收数据速率高达 100 kbps

●宽工作电源电压范围：4 V 至 36 V

●睡眠模式：超低电流消耗允许唤醒事件来自：

○LIN总线

○通过 EN 本地唤醒

●集成 45 kΩ LIN 上拉电阻

●LIN 总线和 RXD 输出上的上电和断电无干扰运行

●保护功能：

○±45 V LIN 总线容错

○V SUP上的欠压保护

○TXD 显性超时保护 (DTO)

○热关断保护

○系统级别的未通电节点或接地断开故障保护。

●具有改进的自动光学检测 (AOI) 能力的 3.5 mm x 5.5 mm VQFN 封装

应用：

●车身电子和照明

●混合动力电动汽车和动力传动系统

●信息娱乐和集群

● 电器

参数：

协议：LIN

通道数 (#)：4

电源电压 (V)：4 至 36

总线故障电压 (V)：-45 到 45

信令速率 (Max) (Mbps)：0.02

工作温度范围（℃）：-40 到 125

低功耗模式：睡眠，待机

◆TLIN1024A-Q1 简化原理图

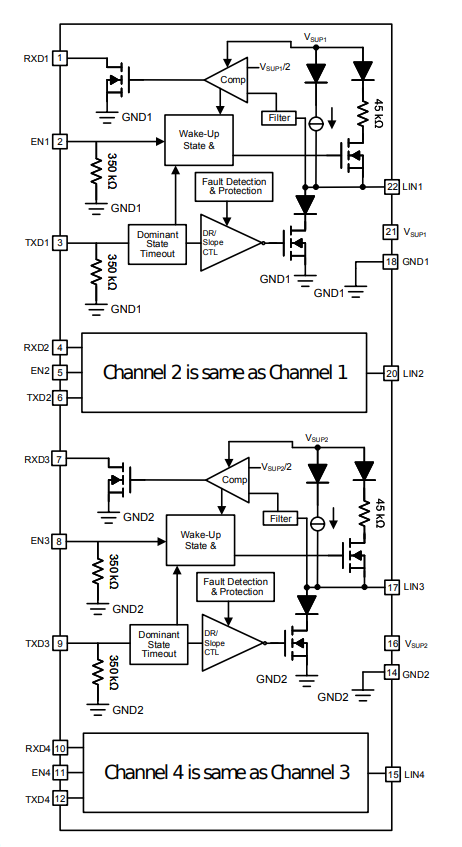

◆TLIN1024A-Q1 功能框图

典型应用：

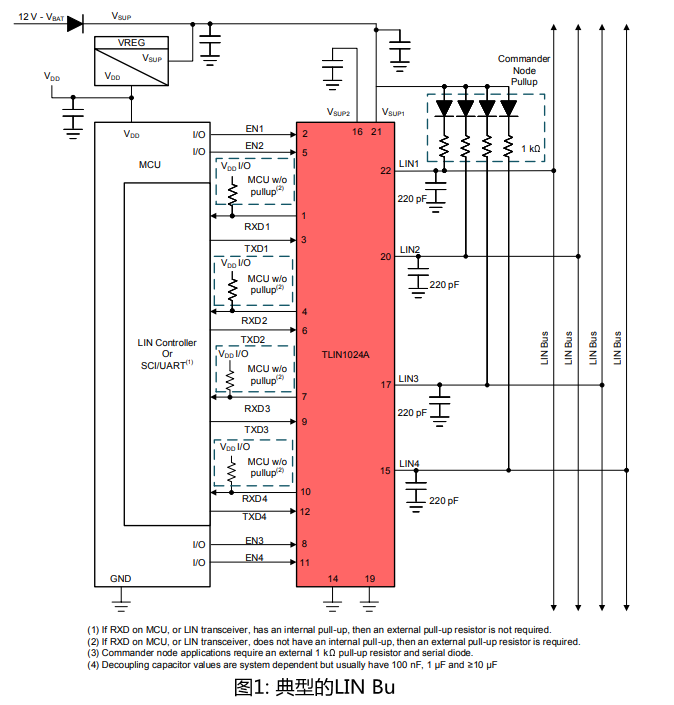

该器件带有一个集成的 45 kΩ 上拉电阻和串联二极管，适用于响应节点应用。对于命令节点应用，可以使用带有串联阻塞二极管的外部 1 kΩ 上拉电阻。图 1 显示了在两个命令节点中使用的器件 和响应者应用程序。
