高速数据转换系统中放大器、DAC和ADC是必不可少的

高速数据转换在设计中存在许多类似于一般数据转换设计的问题，需要可靠的设计和稳定的结构。在此基础上，两者没有区别，但由于芯片B-24-1的限制，高速数据转换系统可以更好地看到前沿动态性能的发展。在高速数据转换系统中，放大器、DAC和ADC是必不可少的。一般来说，首先要考虑的是计算放大器，其次是数据转换中非常重要的取样/维护，然后是DAC和ADC。让我们来看看在高速数据转换设计中占有重要地位的放大器。在信号处理过程中，缓冲器、计算放大器、开环放大器和比较器更为常见。

设计缓冲器需要考虑什么？

开环缓冲器结构简单，带宽功耗低，简单实用，广泛应用于高速数据转换（带宽计算放大器等类型带宽放大器）。在计算放大器的反馈环中，该装置可以增加输出电流，消除热反馈，提高电容负载的驱动能力。

带宽绝对是缓冲器最直观的参数之一，可调带宽是一种更灵活、更适用的设计。带宽可以通过改变V-BW引脚之间的外部电阻值来调整，这种通过外部电阻调整带宽的方法并不新鲜，但确实给设计增加了很多灵活性。

(缓冲器，TI)

为了获得零偏移的设计，双极缓冲器可以发挥非常重要的互补作用。这需要NPN和PNP晶体管的高性能纵向结构。缓冲器的输入连接到一堆互补晶体管，输入晶体管连接到输出晶体管的基极。如果基级到NPN和PNP的发射极电压相等，则偏移为零。零偏移加上高输入阻抗和高电流输出是一个非常理想的电路。

内部电流限制和热关节保护也是设计中非常重要的一部分。通过输出级的内部电流限制和热关节，可以充分保护设备，大大提高设备的耐久性。为了提高热性能，设备可以考虑底部的散热焊盘包装，可根据机械要求和功耗要求（SOIC、VSON、HSOIC）进行选择。如果是便携式应用，应更加注意热性能和包装尺寸。

还需要注意的是，虽然开环缓冲器在驱动高电容负载时非常稳定，但过度的高电容负载会使电路闭环。

操作放大器的环路增益有多大？

环路增益有多大？这个问题在设计和操作放大器时一定经常出现。首先，带宽放大器获得的环路增益不同于低频放大器，这与带宽和相位角优化有关。带宽放大器的高开环增益非常困难。一般来说，如果开环增益在信号强度足够大的情况下非常稳定，就没有必要过于关注高开环的重大增益，尽管高开环增益的操作放大器可以最大限度地降低增益非线性误差的概率。

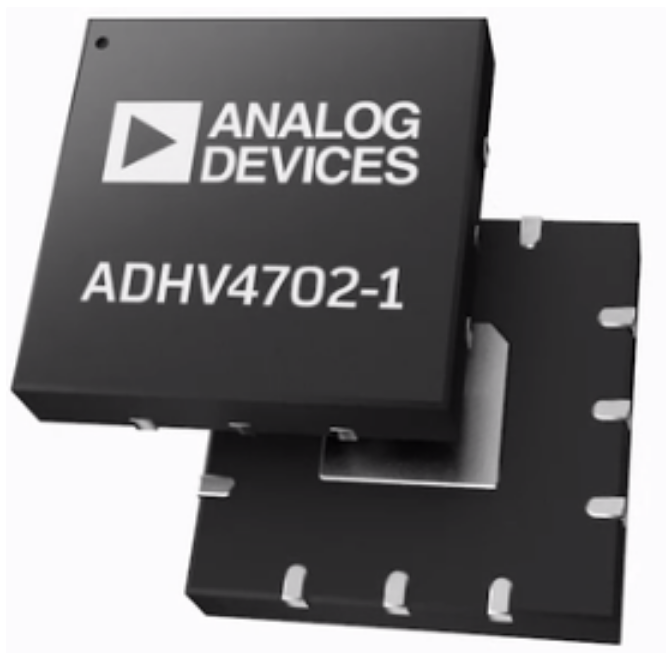

(操作放大器，ADI)

综合反馈和频率补偿是两种补偿放大器开环频率响应的方法。综合反馈的优点是闭环频率响应（所有电极），这意味着暂态响应可以容忍参数的变化。单极结构和双极结构的频率补偿受小参数变化的影响，但输出噪声极低。一般来说，单极补偿不如综合反馈有效，但单极补偿通常恢复率较高。

对于高速数据转换的高动态应用，高增益当然非常重要。低失衡、低失衡漂移和高CMRR特性也不容忽视。

不同原理的比较器有哪些优点？

在高速数据转换系统中，比较器也是一个非常常见的感知信号和产生数字信号的装置。比较器要么通过高增益放大器，要么通过闭环实现。当使用高增益放大器时，可以实现比较器的高增益带宽。这可以将比较器与开环放大器进行比较，两者的设计非常相似，区别在于比较器需要将输出设计为逻辑兼容性，输出饱和状态是否处于线性状态是比较器设计中更关心的问题。在一个好的比较器设计中，确保任何级别都与ECL逻辑级相同，以避免饱和，并确保最大级别之间的带宽。

闭环可以解决设备振荡问题。闭环比较器通过射极输出接受反馈，可以保持适当的逻辑电平。即使设备在短时间内处于低增益状态，比较器的整体振荡趋势也在减弱。

高速比较器可以实现极低的传输延迟。在极低的传输延迟下，如果设备进一步减少过驱动分散，传输延迟变化将更小，整个系统的性能将更进一步。离散和传输延迟是任何时候的首要任务。

结语

在高速数据转换应用中，放大器的设计非常重要。在整体设计开始时，是否考虑到每个组件模块可能面临的问题将直接影响系统的最佳性能。
