基于双波长的相位成像和三维形貌测量

来源:中科院半导体所发布时间:2022-05-041587浏览

来源：先进制造

作者：LAM新媒体

撰稿 | 颜悦（香港中文大学，博士生）

通常物体表面形貌变化多端，对应到光经过该物体透过（或反射）后的波前相位分布也不尽相同。利用双波长技术（DWT, dual wavelength technique）,通过拍频产生的等效合成波长（synthetic wavelength）可以用来反演大范围的波前相位变化，其对应的表面形貌高低范围可从数微米到数厘米。

双波长技术可以适配于相干衍射成像（coherent diffraction imaging, CDI），叠层成像术(Ptychography)，条纹投影轮廓术（fringe projection profilometry , FPP）等等各种光学测量手段。

近期，来自美国戴顿大学光电与光子系的全息与超材料（Holography and Metamaterial）实验室在最新一期的 Light: Advanced Manufacturing 发表一篇题为" A review of the dual-wavelength technique for phase imaging and 3D topography” 的综述文章。

文章首先介绍了双波长技术的发展历史和基本原理；随后讨论了基于双波长技术的不同应用场景；接着讨论了双波长技术应用于相位成像和三维形貌测量中的测量噪声来源及改进方法；最后对未来双波长技术的发展方向做了展望和总结。

双波长技术的发展历史和基本原理

历史发展：

传统单波长干涉或全息方法进行距离测量的主要缺点是测量范围小。因为相位信息只能覆盖 0~2π，对应一个波长范围。一个解决该问题的重要手段就是在光路中加入另外一束不同波长的光，干涉产生拍频从而引入合成波长（可远大于入射光波长）来增大测量范围。双波长技术发展的历史简要如下：

1890s, Michelson 和 Benoit 提出用不同波长干涉来进行绝对相位测量：展示了用四个波长测量了一个1cm的标准具；

1947，Forrester 等人用两束波长非常接近的可见光产生了远大于原可见光的合成波长；

1971，Wyant 首次引入双波长全息方法测量非球面光学元件；

1970s~1980s，激光器的出现和广泛应用之后，基于双波长激光的干涉仪和全息术开始成功应用；

近30年，双波长技术往各个方向和应用发展，比如结合相干衍射成像, 叠层成像术，条纹投影轮廓术等等。

基本原理：

以双波长同轴全息成像（in-line holographic imaging）作为例子。先考虑一束平面波和点光源干涉，其干涉强度可表示为：

其中 z 为点光源距离测量面的距离，k0=2π/λ0，λ0 为光波长。

假设两个波长光 λ1,2 同时使用在光路中，k1,2=2π/λ1,2 其干涉条纹的叠加可表示为：

以第二项作为测量信息，可表示为：，其中 Λ 就是合成波长：

从合成波长的表达式可以看出，假设两束入射光波长接近，产生的合成波长会远大于原入射光波长，从而极大拓宽测量范围。

双波长技术的应用

1. 表面形貌测量：测量范围跨度从微米级别到厘米级别

（1）微米尺度物体（指纹特征）

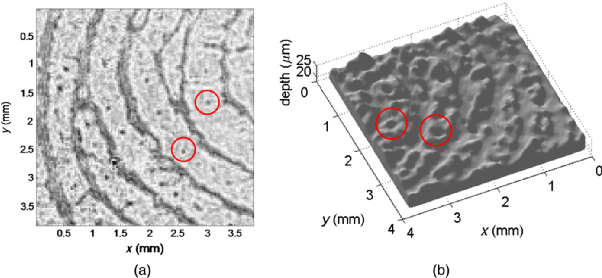

以指纹特征测量为例子，指纹高度特征在数十微米范围。Abeywickrema 等人曾通过使用 514.5 nm 和 457.9 nm 两个激光波长得到合成波长为 4.16 um，对指纹特征进行了精确测量，可以分辨出 1~2 um 的指纹细节，如图1所示。

图1：基于双波长干涉的指纹特征测量

（2）厘米尺度

倘若测量对象范围达到厘米级别，则两束入射波长需要非常接近。比如两束中心波长为 632.8 nm 的 He-Ne 激光器，但是其光频率差~为 1GHz，其干涉产生的合成波长~为 30 cm。此外,使用可调谐激光和声光调制器可以更为灵活方便地调整双波长差。需要注意的是，当合成波长很大，两束光波长非常接近，这对实际使用中两束激光器波长稳定要求很高。

2. 基于数字全息的高速成像

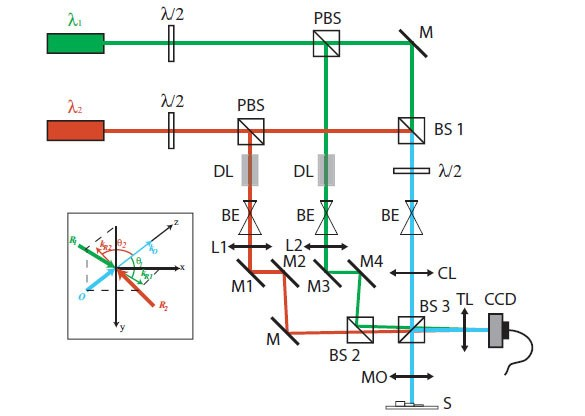

在上面介绍的工作中，对于两束不同波长的干涉条纹是分时采集再进行后处理的。为了将双波长技术应用于高通量场景，人们开始研究单次摄像记录的双波长形貌测量。计算机数字全息的发展使得人们可以使用双波长数字全息术实现高速相位成像。一个实际的实现例子如图2所示：

图2：双波长数字全息显微成像光路图

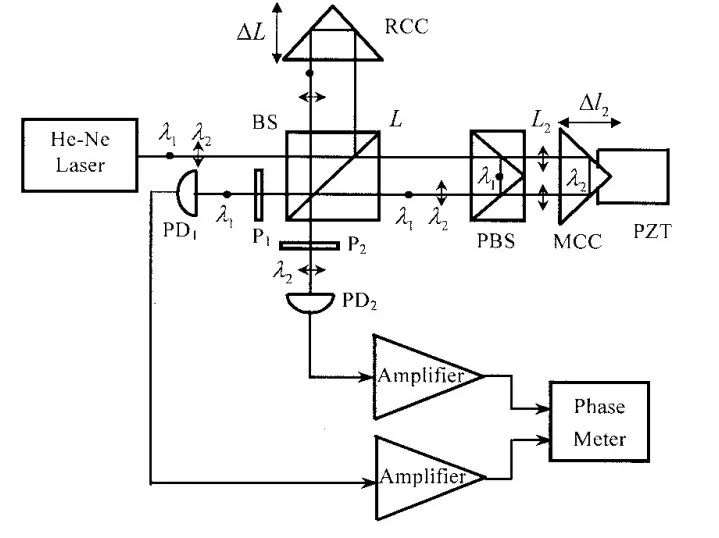

3. 纳米级别分辨率形貌测量
