LM25180是具有 65V、1.5A 集成 MOSFET 的 42Vin 无光反激式转换器

产品详情

描述：

LM25180 是一款初级端稳压 (PSR) 反激式转换器，在 4.5V 至 42V 的宽输入电压范围内具有高效率。隔离输出电压从初级端反激电压采样，无需光耦合器，电压参考，或来自AD5392BCPZ-3变压器的第三绕组用于输出电压调节。

高集成度实现了简单、可靠和高密度的设计，只有一个组件穿过隔离栅。边界导通模式 (BCM) 开关可实现紧凑的磁性解决方案以及优于 ±1.5% 的负载和线路调节性能。一个集成的 65V 功率 MOSFET 提供高达 7W 的输出功率，并为线路瞬态提供了增强的裕量。

LM25180 反激式转换器采用 8 引脚、4mm × 4mm、热增强型 WSON 封装，引脚间距为 0.8mm。

LM25180 反激式转换器简化了隔离式 DC/DC 电源的实施，并具有优化目标终端设备性能的可选功能。输出电压由一个电阻器设置，而可选电阻器通过抵消反激二极管压降的热系数来提高输出电压精度。其他特性包括内部固定或外部可编程软启动、用于提高效率的可选偏置电源连接、用于可调节线路 UVLO 的具有迟滞的精密使能输入、打嗝模式过载保护以及具有自动恢复功能的热关断保护。

特性：

●专为可靠和坚固的应用而设计

○4.5 V 至 42 V 的宽输入电压范围，启动后工作电压低至 3.5 V

○仅一个组件穿过隔离栅的稳健解决方案

○±1.5% 总输出调节精度

○可选的 V OUT温度补偿

○6ms 内部或可编程软启动

○输入 UVLO 和热关断保护

○打嗝模式过流故障保护

○–40°C 至 +150°C 结温范围

●集成减少了解决方案的尺寸和成本

○集成 65V、0.4Ω 功率 MOSFET

○V OUT调节不需要光耦合器或变压器辅助绕组

○内部环路补偿

●高效 PSR 反激式操作

○BCM 中的准谐振 MOSFET 关断

○低输入静态电流

○用于提高效率的外部偏置选项

○单输出和多输出实现

●超低传导和辐射 EMI 特征

○软开关避免二极管反向恢复

○针对 CISPR 32 EMI 要求进行了优化

●使用WEBENCH ?电源设计器创建自定义稳压器设计

应用：

●隔离的现场变送器和现场执行器

●模拟输入模块的多输出轨

●电机驱动：IGBT 和 SiC 栅极驱动电源

●楼宇自动化 HVAC 系统

●隔离偏置电源

参数：

输入电压 (最大值) (V)：42

输入电压 (最小值) (V)：4.5

输出 (最大) (A)：1.5

特征：UVLO 可调、使能、集成开关、轻负载效率、预偏置启动

工作温度范围（℃）：-40 到 150

调节输出 (#)：1

包装类型：WSON

TI 功能安全类别：功能安全能力

◆LM25180 典型应用

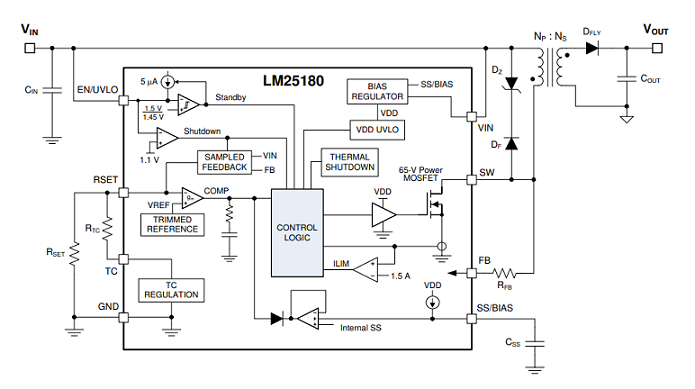

◆LM25180 功能框图
