AMC22C11是具有可调阈值和锁存功能的快速响应基本隔离比较器

产品详情

描述：

AMC22C11 是一款响应时间短的AH1802-SNG-7隔离比较器。开漏输出通过高度抗磁干扰的隔离栅与输入电路隔开。根据 VDE 0884-17 和 UL1577，此隔离栅经过认证可提供高达 3 kV RMS的电流隔离，并支持高达 560 V RMS的工作电压。

跳闸阈值在低迟滞模式下可在 20 mV 至 450 mV 范围内调节，在高迟滞模式下可通过单个外部电阻器在 600 mV 至 2.7 V 范围内调节。

器件上的开漏输出支持输出跟随输入状态的透明模式（LATCH 输入连接到 GND2）或锁存模式，其中输出在 LATCH 输入信号的下降沿被清除。

AMC22C11 采用 8 引脚 SOIC 封装，额定在 –40°C 至 +125°C 的扩展工业温度范围内。

特性：

●宽高侧电源范围：3 V 至 27 V

●低端电源范围：2.7 V 至 5.5 V

●可调阈值：20 mV 至 2.7 V

●阈值调整参考电流：

○100 μA，±2%

●跳闸阈值误差：±1%（最大值），250 mV

●传播延迟：240 ns（典型值）

●高 CMTI：55 kV/μs（分钟）

●具有可选锁存模式的开漏输出

●安全相关认证：

○符合 DIN EN IEC 60747-17 (VDE 0884-17)的 4250-V PK基本隔离

○根据UL1577，3000V RMS隔离 1 分钟

●在扩展工业温度范围内完全指定：–40°C 至 +125°C

应用：

●过流或过压检测：

— 电机驱动

— 变频器

— 太阳能逆变器

— DC/DC 转换器

参数：

通道数 (#)：1

输出类型：开漏

传播延迟时间 (μs)：0.24

CMTI (最小值) (kV/μs)：55

工作温度范围（℃）：-40 到 125

◆AMC22C11 典型应用

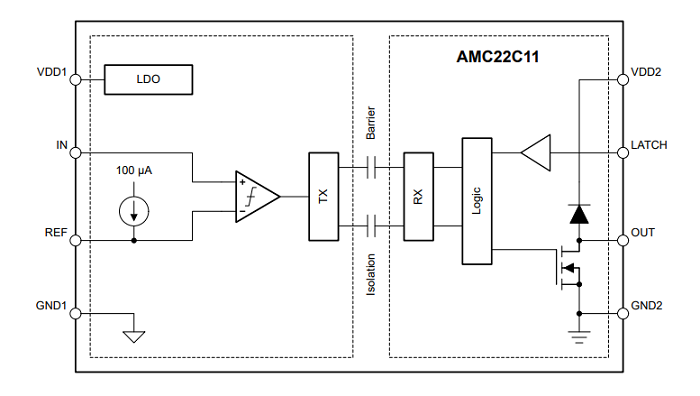

◆AMC22C11 功能框图
