AFE8092是八通道射频收发器

产品详情

描述：

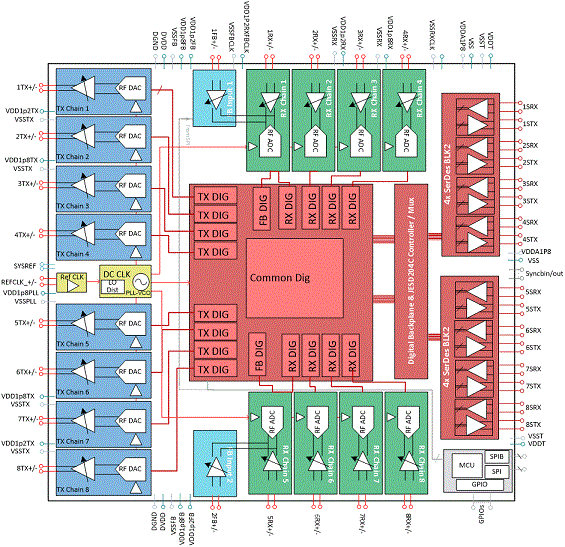

AFE8092 是一款高性能、宽带宽多通道收发器，集成了 8 个 RF 采样发送器链、8 个 RF 采样接收器链和两个用于辅助链（反馈路径）的独立 RF 前端。发射器和接收器链的高动态范围允许为无线基站生成和接收 3G、4G 和 5G 信号，而宽带宽能力使 AFE8092 器件适用于多频段 4G 和 5G 基站。

每个接收器链包括一个 31dB 范围的 DSA（数字步进衰减器），后跟一个 4-GSPS ADC（模数转换器）。每个接收器通道都有AQW614EH模拟峰值功率检测器和数字峰值和功率检测器以辅助外部或内部自主自动增益控制器，以及用于设备可靠性保护的 RF 过载检测器。数字下变频器 (DDC) 提供高达 400MHz 的组合信号带宽。在 TDD 模式下，接收器通道可以配置为在交通接收器 (TDD RX) 和宽带反馈接收器 (TDD FB) 之间动态切换，并能够为这两种目的重复使用相同的模拟输入。

每个发射器链都包括一个数字上变频器 (DUC)，支持高达 800MHz 的组合信号带宽。DUC 的输出驱动具有混合模式输出选项的 12-GSPS DAC（数模转换器），以增强第二奈奎斯特操作。DAC 输出包括一个可变增益放大器 (TX DSA)，其范围为 40 dB，模拟步长为 1dB，数字步长为 0.125dB。

反馈路径包括一个 25-dB 范围的 DSA，驱动一个 4-GSPS RF 采样 ADC，与接收器链共享，然后是一个带宽高达 800 MHz 的 DDC。

特性：

●八路 RF 采样 12-GSPS 发射 DAC

●八路射频采样 4-GSPS 接收 ADC

●最大射频信号带宽：

—TX/FB：800 MHz。

—接收：400 兆赫

●射频频率范围：高达 6GHz

●数字步进衰减器 (DSA)：

—TX：40-dB 范围，1-dB 模拟和 0.125-dB 数字步长

—RX/FB：31/25-dB 范围，1-dB 步进

●每条链单个 DUC/DDC

●每个链的双 NCO 用于快速频率切换

●支持 TDD 操作，在 TX 和 RX 之间快速切换

●用于生成 DAC/ADC 时钟的内部 PLL/VCO

●DAC 或 ADC 速率的可选外部 CLK

●SerDes 数据接口：

—JESD204B 和 JESD204C

— 8 个 SerDes 收发器，速率高达 32.5 Gbps

— 8b/10b 和 64b/66b 编码

— 12 位、16 位、24 位和 32 位分辨率

—子类 1 多设备同步

●包裹：

— 17-mm × 17-mm FCBGA，0.8-mm 间距

参数：

TX/RX 数量：8T8R

DUC/TX 的数量：1

DDC/RX 的数量：1

数据速率 (MSPS)：983.04

工作温度范围 (C)：-40 到 85

应用：无线基础设施
