TPS38是具有超低静态电流和延时功能的 65V 双通道监控器

产品详情

描述：

TPS38 是一款 65 V 输入电压AK5357VT检测器，具有 1 μA I DD、1% 精度和 10 μs 快速检测时间。该器件可直接连接到 12 V / 24 V 汽车电池系统，用于持续监控过 (OV) 或欠 (UV) 电压条件；凭借其内部电阻分压器，它提供了最小的总解决方案尺寸。宽滞后电压选项可用于忽略冷车发动、启停和各种汽车电池电压瞬变。在监控电源电压轨时，SENSE 引脚上的内置迟滞可防止错误的复位信号。

独立的 VDD 和 SENSE 引脚允许高可靠性汽车系统所寻求的冗余，并且 SENSE 可以监控高于和低于 VDD 的电压。SENSE 引脚的高阻抗输入支持可选使用外部电阻器。CTSx 和 CTRx 引脚允许在 RESET 信号的上升沿和下降沿调整延迟。此外，CTSx 通过忽略受监控电压轨上的电压毛刺，起到去抖器的作用；CTRx 作为手动复位 ( MR ) 运行，可用于强制系统复位。

TPS38 采用 WSON 或 SOT-23 封装。根据 IEC60664 中的指南，中央焊盘不导电以增加 VDD 和 GND 之间的爬电距离。TPS38 在 –40°C 至 +125°CT A范围内工作。

特性：

●功能安全能力

○可用于帮助功能安全系统设计的文档

●宽电源电压范围：2.7 V 至 65 V

●SENSE 和 RESET 引脚为 65 V 分级

●低静态电流：1 μA（典型值）

●灵活的宽电压阈值选项 表 12-1

○2.7 V 至 36 V（1.5% 最大精度）

○800 mV 选项（1% 最大精度）

●内置迟滞 (V HYS )

○百分比选项：2% 到 13%（1% 步长）

○固定选项：V TH < 8 V = 0.5 V、1 V、1.5 V、2 V、2.5 V

●可编程复位时间延迟

○10 nF = 12.8 毫秒，10 μF = 12.8 秒

●可编程感测时间延迟

○10 nF = 1.28 毫秒，10 μF = 1.28 秒

●手动复位 ( MR)功能

●输出复位锁存功能

●输出拓扑：

○通道 1：开漏或推挽

○通道 2：开漏

参数：

监控的耗材数量：1, 2

阈值电压 1 (Typ) (V)：0.8

特征：检测时间延迟, 手动复位功能, 复位时间延迟, 独立的 VDD 和检测, 仅欠压监控器, 宽输入电压

重置阈值准确度 (%)：1.5

输出驱动器类型/复位输出：高电平有效，低电平有效，开漏，推挽

时间延迟（毫秒）：可编程的

工作温度范围（℃）：-40 到 125

◆TPS38典型应用电路

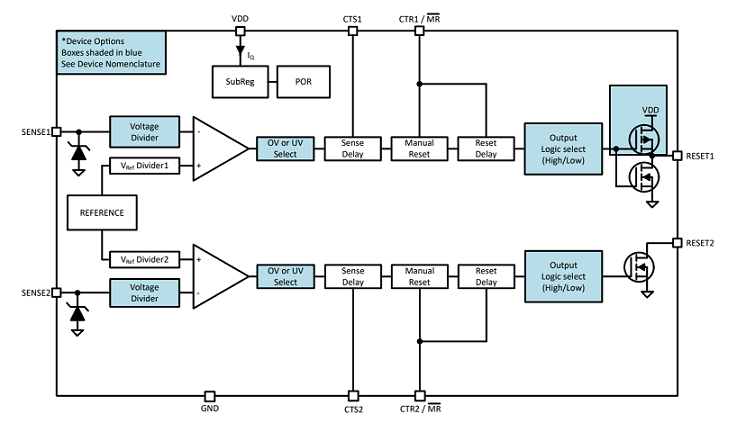

◆TPS38 功能框图
