NVIDIA新Ada Lovelace架构GPU改采台积电N4制程

虽然NVIDIA最新一代Ada Lovelace架构GPU预定会于2022年底前推出，但迄今尚未向外界透露该产品进一步信息。不过随着日前NVIDIA内部机密文件遭黑客外泄，为外界揭开Ada Lovelace架构GPU神秘面纱。

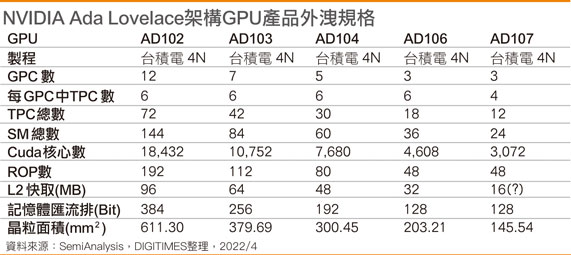

半导体研究机构SemiAnalysis基于外泄文件表示，Ada Lovelace架构GPU是采台积电4N制程制造，而非先前传言的采用台积电5纳米节点制程生产。该架构GPU共有AD102、AD103、AD104、AD106与AD107等5款主要产品，以及部分由主要产品变体形成的其他产品。

其中AD102为该系列规格最高的产品，估算晶粒面积为611.3mm2。与上一代GA102相较，AD102 GPU处理群集(GPC)数由7个增加到12个，Cuda核心数也大幅增加70%，达18,432颗。虽然AD102存储器汇流排与GA102同样为384-bit，但存储器速度会略为提高至21～24Gbps。

此外，AD102 L2快取容量提高至96MB，远高于GA102的6MB。如果Ada系列GPU L2快取功能类似于超微(AMD)Infinity Cache的话，推估该L2快取会极大程度的提高AD102效能。推测基于高端Ada系列GPU的显示卡会配备24GB GDDR6X存储器，但预期部分产品会配备较少的存储器数量。

AD103 Cuda核心数为10,752颗(与GA102相同)，这使得该晶粒面积远低于AD102，约为379.69mm2。AD103存储器汇流排为256-bit。虽然该汇流排宽度低于GA102，但由于L2快取容量高达64MB，再加上预期AD103运行时脉会高于GA102，预期基于AD103的显示卡效能仍会优于NVIDIA日前甫推出的旗舰级显示卡RTX 3090 Ti(基于GA102-350-A1 GPU)，不过AD103显示卡也会有更高的功耗。

Cuda核心数为7,680颗的AD104具有48MB L2快取，存储器汇流排为192-bit。如果Ada Lovelace架构GPU同样依循NVIDIA先前新款104系列GPU效能类似于前代102系列的话，推估AD104在游戏表现上会有极优的性价比。

配备12GB GDDR6X的顶级AD104 DT级GPU功耗会达350～400W。预期该款GPU会是大多数死忠消费者最终购买的产品。此外，预期AD104在功耗为95～135W的NB产品领域中也会有出色表现。

AD106则是针对大众市场的GPU产品。该GPU具有3个GPC，4,608颗Cuda核心，32MB L2快取。由于该GPU存储器汇流排为128-bit，推估基于该GPU的显示卡最高将仅配备8GB存储器。AD106在1080p、1440p与4k影像中的命中率(hit rate)分别为55%、38%与27%(与超微Navi 23类似)。预期AD106效能将会堪比具有6个GPC，但仅具4MB L2快取的前代GA104。

至于AD107，将具有3,072颗Cuda核心。虽然AD107与AD106同样具有128-bit存储器汇流排，但推估AD107将仅具有16MB L2快取，估算晶粒面积为145.54mm2。预期该GPU主要是针对NB市场，并且效能表现足以击败英特尔(Intel)第14代最佳Meteor Lake处理器中所配置的iGPU。

以结构而言，Ada Lovelace架构与现今Ampere 架构并并无太大差异，但采该架构的GPU与采三星电子(Samsung Electronics)8N制程的前代产品的确有所不同，如具有改进的光线追踪核心、改进的编解码器、更大的L2快取，和采台积电4N制程等，这在大大提高GPU效能的同时，也降低成本。
