液晶显示屏电源方案LP6288

液晶电视是家家户户都有的家用电器，市场巨大。2021年全球液晶电视面板市场销售额达到了534.9亿美元，预计2028年将达到624亿美元，年复合增长率(CAGR)为2.2%(2022-2028)。目前中国是全球最大的液晶电视面板市场，占有超过50%的市场份额，之后是韩国和中国台湾市场，二者共占有超过35%的份额。

微源半导体为液晶电视提供完整的电源解决方案。

01、液晶显示器典型应用

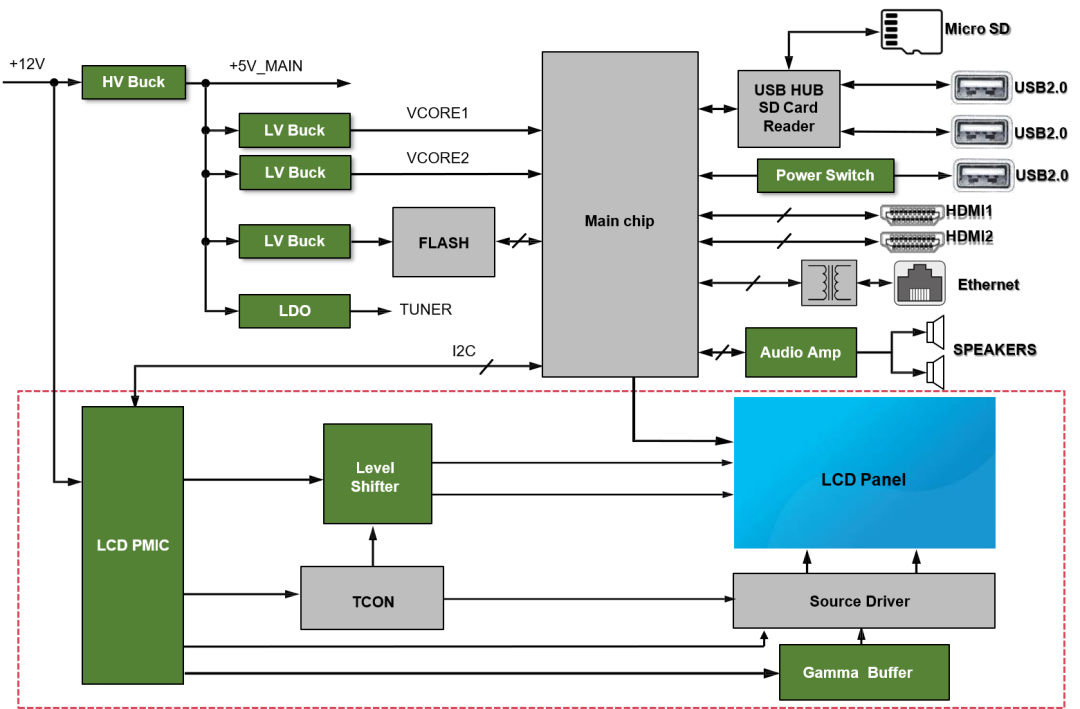

液晶电视主板的输入电源通常是12V，板上主芯片需要多路电源，板上通常还需要USB功率开关(Power Switch)和音频功放(Audio Amplifier)等。TCON板需要多路电源给TCON，Source Driver，以及栅极电路供电，往往需要一块多路输出的PMIC， Gamma Buffer，和Level Shifter等芯片。

02、微源的显示电源方案

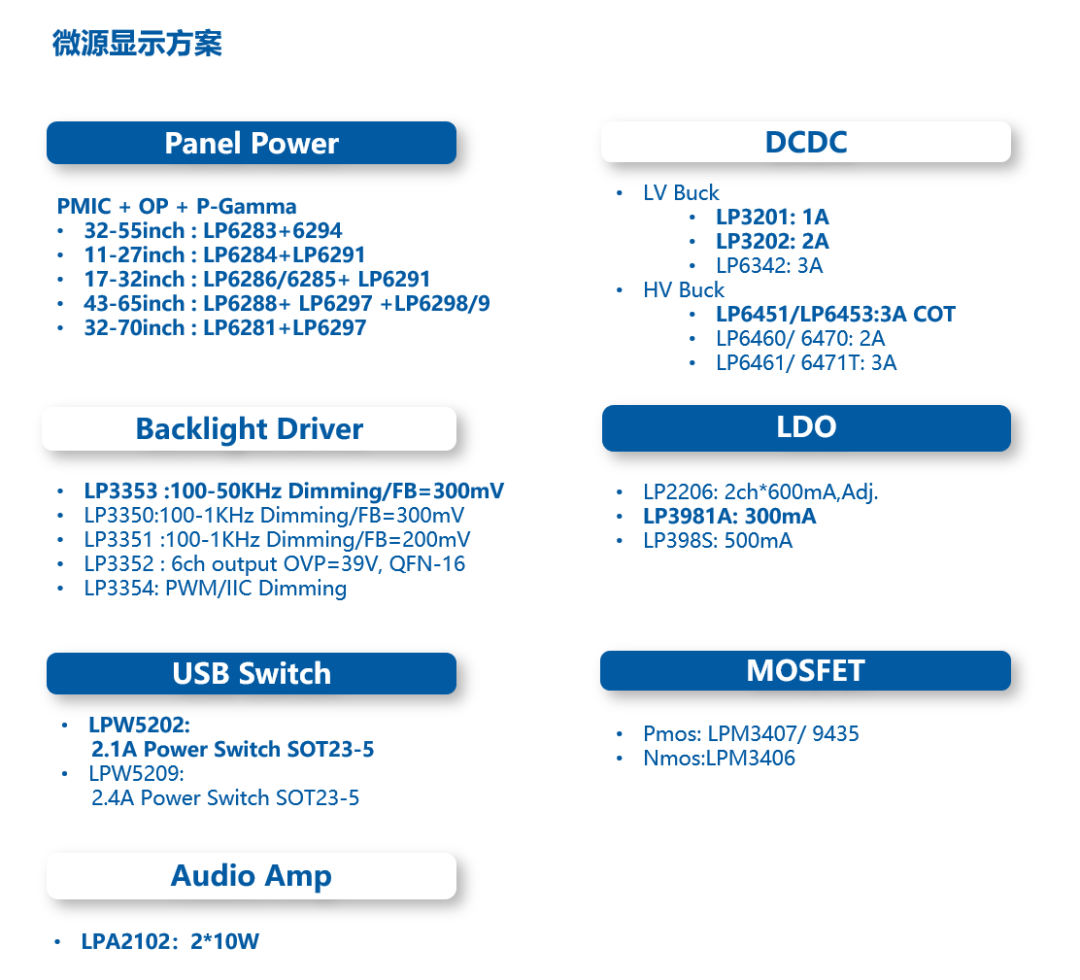

微源为液晶电视提供完整的电源解决方案，如下图所示。微源的Panel Power为不同尺寸的液晶屏的TCON板提供了不同的PMIC+OP+P-Gamma Buffer的组合，多款DC DC buck电源，LDO，Power Switch，及Audio Amp可解决主板的电源需求，此外，微源还有多款背光方案(Backlight Driver)可供液晶电视选择。

03、LP6288 产品介绍

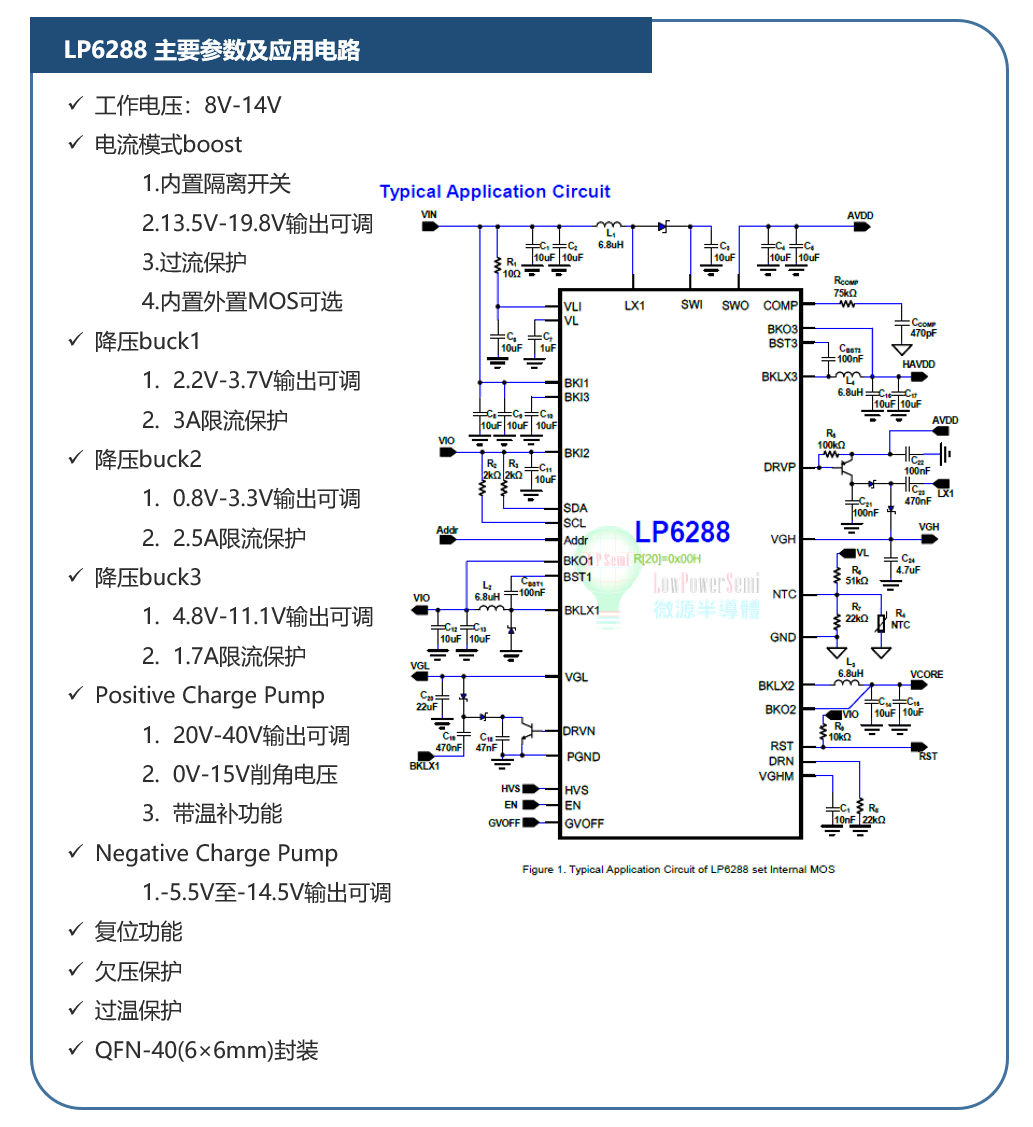

LP6288是一个典型的液晶电视屏的PMIC，可支持43到65寸的液晶电视。该芯片可以提供6路稳压输出，包括1路升压和3 路降压，2路Charge Pump，所有输出均可调整，给液晶显示所需要的AVDD、HAVDD 、DVDD33、DVDD12、VGH、VGL共6路电压供电，可满足液晶显示屏所需的全部电压，无需再额外使用升压降压IC，降低了成本，提高了集成度。LP6288的更多参数以及典型应用电路可见下图。
