东芝全新系列齐纳二极管为电源电路撑起“保护伞”

一般来说，在实际的电源电路中，当电路开关时，可产生高达数千伏、脉冲宽度达毫秒级的开关浪涌电压。为有效保护电路，东芝推出了10款"CUHZ"系列齐纳二极管产品，不仅可以保护半导体器件，帮助客户避免受到这些浪涌电压以及过电压影响，使其接近于一个直流电压。同时，还可以防止半导体器件受宽度达数百纳秒的静电放电影响[1]，以及微秒级脉冲宽度的雷电浪涌[2]的影响。

"CUHZ"系列齐纳二极管产品扩充了东芝原有的产品线，与现有产品相比，由于具有更低的动态电阻和钳位电压，因此具有更好的浪涌吸收能力。例如与现有CUZ5V6产品相比，新产品CUHZ5V6动态电阻约降低88%，钳位电压约降低37%，从而减小了施加在半导体器件上的浪涌电压，有助于提高产品的可靠性。产品采用具有具有高散热率[3]的SOD-323HE（US2H）封装，适用于需要高功耗的应用。

目前，该产品线的10款新产品覆盖了5.6V-36V（典型值）范围的齐纳电压，可用于绝大多数电源电路，扩展后的产品线还可以支持各种其它的电源电路。

01特性

• 消费电子设备（家用电器、办公自动化设备、电源等）

• 工业设备（电源等）

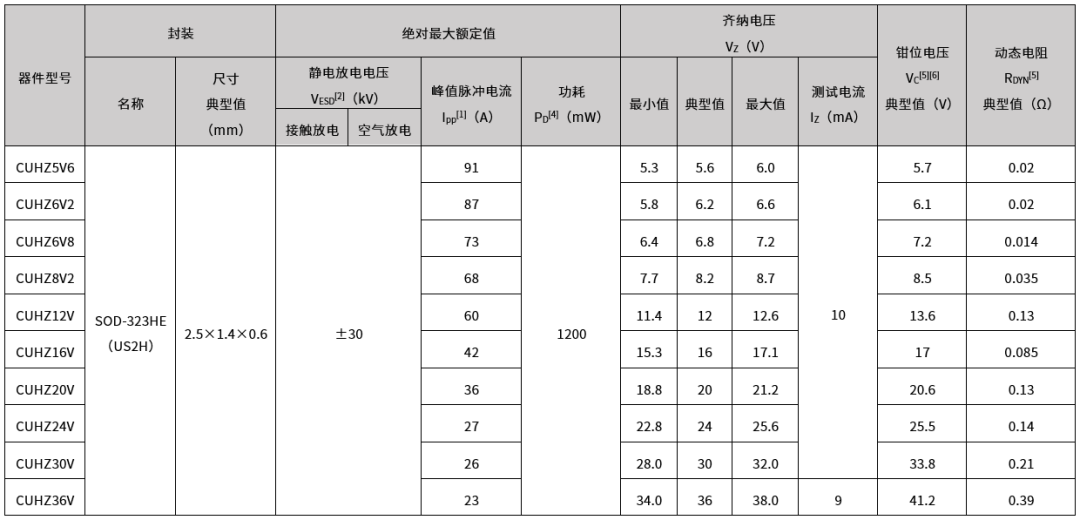

02产品规格

（@Ta＝25℃）

03引脚分布

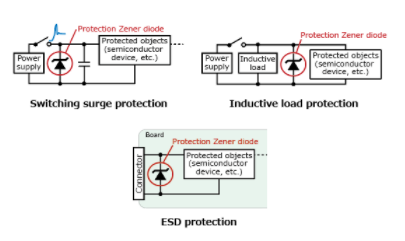

04应用电路示例

本文所示应用电路仅供参考。应用时需要进行全面评估，特别是在量产设计阶段。

提供这些应用电路实例并不授予任何工业产权许可。

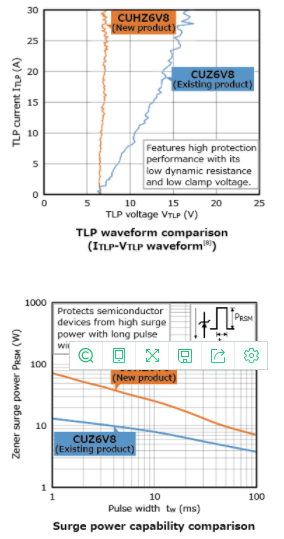

05特性图（参考）[7]

注：
[1]基于IEC61000-4-2
[2]基于IEC61000-4-5，tp＝8/20μs

[3]1200mW，当安装在25.4mm×25.4mm×1.6mm玻璃环氧树脂电路板上时，铜焊盘大小：645mm2

[4]安装在25.4mm×25.4mm×1.6mm玻璃环氧树脂电路板上，铜焊盘：645mm2

[5]TLP参数：Z0＝50Ω，tp＝100ns，tr＝300ps，平均时间窗口：t1＝30ns至t2＝60ns，利用最小二乘法拟合ITLP1＝16A和ITLP2＝30A之间的TLP特性求出动态电阻。

[6] ITLP＝16A

[7] 截至2022年1月，东芝测量的值

[8] 当Ta＝25℃时，TLP参数：Z0＝50Ω，tp＝100ns，tr＝300ps,平均窗口：t1＝30ns至t2＝60ns
