询问 AI近年来接连爆发的贸易战、全球芯片短缺以及战争让半导体成为各国积极争取的投资项目,印度也跟随国内、美国、欧洲、日本及韩国等国家的脚步大手笔争取半导体业者落脚,这也在印度引发一场发生在邦政府之间的晶圆厂争夺战。
印度於2021年12月公布7,600亿卢比半导体及显示器投资奖励计划,并吸引Vedanta与富士康、IGSS Ventures与ISMC,以及高塔半导体(Tower Semiconductor)与Next Orbit Ventures等3大集团宣布在印度投资建设28~65纳米间不同制程的晶圆厂。
这些业者的投资金额先後曝光,例如高塔半导体与Next Orbit Ventures可能投资30亿美元,Vedanta宣布投资84亿美元,而印度电子信息科技部发布新闻稿表示,半导体投资奖励计划让业者趋之若务,正与古吉拉特邦、中央邦、卡纳塔克、泰伦加纳、安得拉邦及泰米尔那等各邦讨论。
根据Business Today、Economic Times等媒体报导,近期印度各邦已进入一场晶圆厂争夺战,Business Today指出,古吉拉特、马哈拉施特拉、泰米尔那都以及北方邦胜算较佳。
Mint於2021年透露,有意设立封测产线的Tata Group在泰米尔那都、卡纳塔克以及泰伦加纳3个邦之间考虑;Deccan Herald报导,泰米尔那都表示,正争取Tata Group、富士康及三星电子(Samsung Electroncis)前往设立晶圆厂。

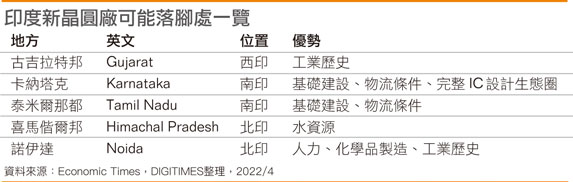

晶圆厂除了上下游相关产业外,还要大量纯水、稳定电力及各种化学品供应,并邻近港口及机场以便将产品送至海外。印度电子半导体协会(IESA)CEO兼会长K Krishna Moorthy表示,这些要运来运去的化学品、气体、金属及矿产,有60%印度并未供应。尽管如此,Economic Times报导,在激烈竞争的各邦中,泰米尔那都及卡纳塔克在基础建设、物流条件最佳;卡纳塔克本身另外拥有较完整的IC设计生态圈;喜马偕尔邦在水资源方面较具优势;北方邦诺伊达则拥有大量人力、也邻近化学品制造;古吉拉特及北方邦诺伊达则拥有长久的工业化历史。
邦政府资源也可能成为影响晶圆厂投资的关键。尽管Vedanta与富士康尚未决定晶圆厂落脚处,但财富(Fortune)引述Vedanta方面说法表示,光是晶圆厂就需要70亿~80亿美元的投资,印度中央政府将负担其中的一半,而邦政府将会再补助15~20%,换算下来相当於Vedanta及富士康只需要投资其中的3成出头。
Economic Times日前报导,Vedanta已成立10支团队,在印度5个邦寻找合适的建厂地点,包括泰伦加纳、泰米尔那都、马哈拉施特拉、古吉拉特及喜马偕尔邦。
