LMH34400是具有集成钳位和环境光消除功能的 240MHz、单端、跨阻放大器

产品详情

描述：

LMH34400 是业界最小的固定增益单端跨阻AQZ262放大器，适用于光探测和测距 (LIDAR) 应用以及激光测距系统。LMH34400 可产生 1.0 V PP的输出摆幅，并具有 50 nA RMS的输入参考噪声。

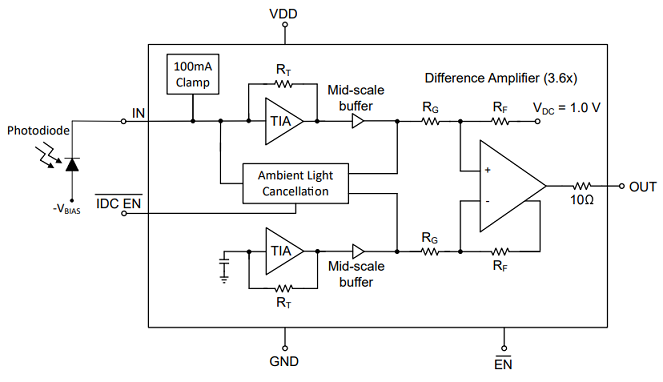

LMH34400 具有一个集成的 100mA 钳位，可保护放大器并允许器件从过载输入条件中快速恢复。LMH34400 还具有集成环境光消除 (ALC) 电路，可用于代替光电二极管和放大器之间的交流耦合，以节省电路板空间和系统成本。在需要测量频率信号内容小于 400 kHz 的情况下，应禁用 ALC 环路。

LMH34400 可以使用EN引脚进入低功耗模式，以在不使用放大器时节省功耗。LMH34400 提供单端输出并经过优化，可与基于时间数字转换器 (TDC) 的激光雷达系统一起使用。

特性：

●综合增益：40 kΩ

●性能，C PD = 1 pF：

○带宽：240兆赫

○输入参考噪声：50 nA RMS

○上升、下降时间：1.5 ns

●集成环境光消除

●集成 100mA 保护钳位

●静态电流：20毫安

●低功耗模式电流：1.5 mA

●温度范围：–40°C 至 +125°C

应用

●机械扫描激光雷达

●固态扫描激光雷达

●激光测距仪

●光学ToF位置传感器

●无人机视觉

●工业机器人激光雷达

●移动机器人激光雷达

●真空机器人激光雷达

参数：

通道数 (#)：1

GBW（典型值）（MHz）：240

总电源电压 (Max) (+5V=5, +/-5V=10)：3.45

总电源电压 (Min) (+5V=5, +/-5V=10)：3

轨到轨：不

特征：集成 TIA

带宽@Acl (MHz)：240

工作温度范围（℃）：-40 到 125
