HTA8672内置升压带防破音功能的2x9W D类及AB类音频功率放大器

特性

・防削顶失真功能(防破音, Anti-Clipping Function, ACF)

・免滤波器数字调制，直接驱动扬声器

・输出功率

2x9W (VBAT=4V, RL=4Ω, THD+N=10%, fIN = 1kHz)

・VBAT供电范围：2.7V至5.5V

・高效升压功能

-可调节最大限流值，有效防止电池拉死

・AB/D类可切换

・保护功能:过流/过热/欠压异常保护功能

・无铅封装，ETSSOP20

应用领域

・蓝牙/ Wi-Fi音箱

・便携式音箱

・智能音箱 ・智能家居

描述

・HTA8672是一款内置升压的双声道D类音频功率放大器，由锂电池供电时， THD+N=10%、1kHz信号条件下，能连续输出2x9W功率（4Ω负载）；另外，其还支持AB类模式。

・HTA8672内置的升压，提供8.5V和7.5V两档最大输出电压。

・HTA8672的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。HTA8672还提供ACF-Off 模式。

・HTA8672具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。

・HTA8672内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

・此外，HTA8672集成了输出端过流保护、片内过温保护等功能。

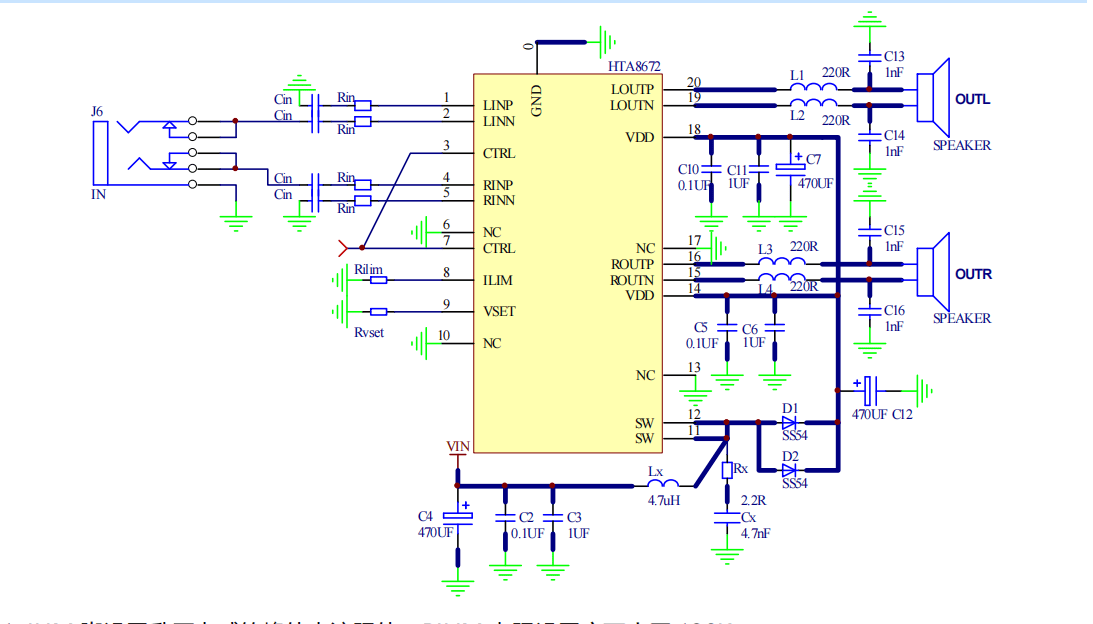

典型应用

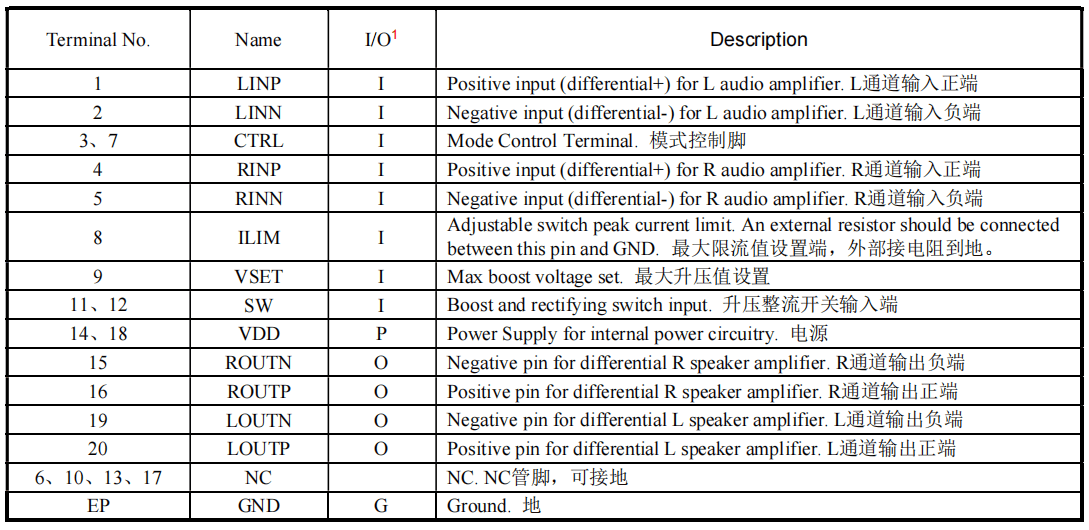

引脚配置
