如何动态调整合适的输出电压？这儿有一篇指南

电压转换器的输出电压通常通过电阻分压器设置。这对于固定电压非常有效。但是，如果要改变输出电压，则必须调整分压器的电阻值之一。这可以通过电位计动态完成。图1显示了一个这样的简单电路，它使用降压拓扑结构的开关稳压器IC。

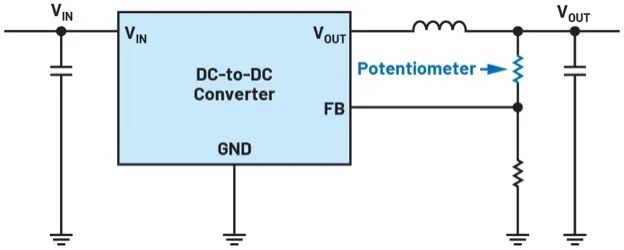

图1.电阻路径中有电位计以调整输出电压的开关稳压器

遗憾的是，在许多应用中，带有电位计的电路（如图1所示）并不是很实用。常常必须利用数字信号来设置电压。一个不错的方案是将较小的正或负电流馈入FB节点。专门为动态调整输出电压而开发的小型DAC可用于此目的。

图2显示了一个电路实例，其中包含一个未明确指定的电压转换器，LTC7106DAC插入反馈路径的接线中。原则上，任何带有外部可接触反馈引脚的电压转换器都可以这样运行。

LTC7106具有一个电流输出，其电流馈入电阻分压器，因此对于不同的输出电压，开关稳压器IC的基准电压出现在开关稳压器的FB引脚上。这样，当FB引脚收到所需的调节电压时，输出电压即被设定。

与许多其他具有电流输出的DAC不同，LTC7106设计为只要不存在有效的数字命令，IDAC引脚上就没有电流流动。因此，在电路启动期间不会设置不需要的电压。

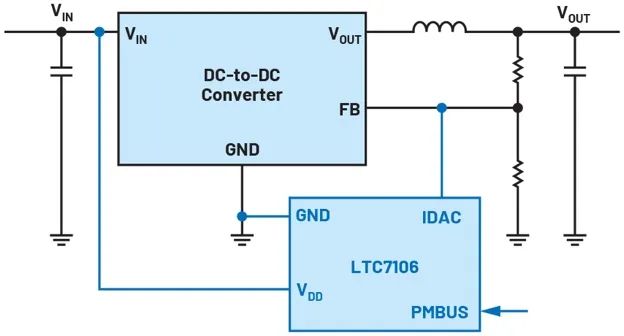

图2.用于动态调整开关稳压器输出电压的LTC7106 DAC


LTC7106是一款7位DAC，可根据应用需要以每LSB 1 µA或每LSB 4 µA的方式运行。最高分辨率是通过每LSB 1 µA实现的。建议将开关稳压器的电阻分压器设置为每LTC7106 LSB 1 µA。

电流DAC的输出在正范围内具有±0.8%的精度，在负范围内具有±1.5%的精度，每种精度都是在允许的全部温度范围内测定的。

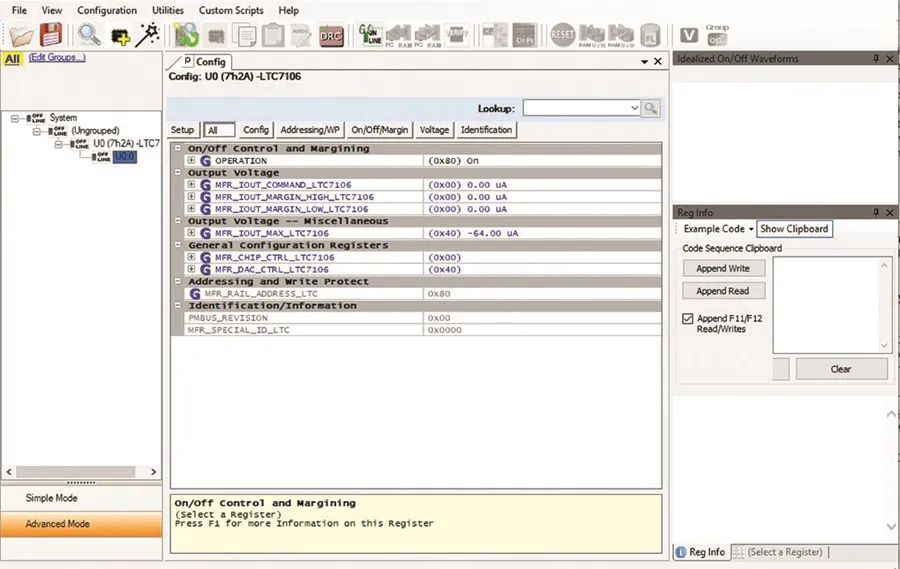

图3.LTpowerPlay图形用户界面，通过PMBus或I2C控制LTC7106

图3显示了图形用户界面LTpowerPlay，可利用它来轻松地对LTC7106进行编程。

当然，即使在采用LTC7106的电路中，输出电压的可调范围也存在限制。开关稳压器或线性稳压器只能产生预期的电压。线性稳压器或降压开关稳压器只能产生低于输入电压的输出电压。另外，建议检查电压转换电路以确保控制环路稳定，并且输出电压纹波在期望输出电压的合理范围内。

利用LTC7106等小型电流型DAC可以轻松实现输出电压的动态调整。该功能设计为以尽量少的接线实现可靠运行。
