20款产品选型介绍！ADI系列可穿戴解决方案白皮书上线

NEW EBOOK全新白皮书《ADI系列可穿戴解决方案助力生命体征监测》

生命体征监测(VSM)功能已越来越多地内置于手机、手表、耳机和其他智能可穿戴设备中，这些设备能够测量各种生命体征和健康指标，例如体温、心率、呼吸、血氧饱和度(SpO2)、血压和身体成分等。可穿戴设备不再仅仅作为“玩具”使用，而是对健康状况起到积极有效的监控，让可穿戴设备实现真正意义上的医疗级应用是ADI致力的方向。
据此，ADI特别推出《ADI系列可穿戴解决方案助力生命体征监测》白皮书，讲解ADI生命体征监测信号链方案以及总共20款光学、阻抗、心电、体温、运动和环境应用中推荐的产品示例，您可以方便地根据需求进行选型。
扫码下载

助力生命体征监测

 PPG_HRM心率测量解决方案

ADPD188GG

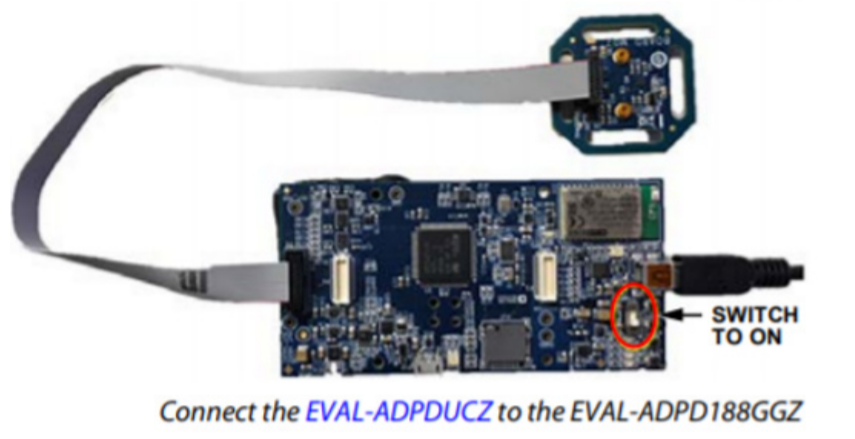

针对HRM监测，ADI提供了ADPD410X多参数芯片和ADPD188GG模块两类产品。ADPD188GG作为ADI量产的一款完整的光电式测量模块，集成了一个高效光电式测量前端、两个LED和两个光电二极管(PD)。此模块优化了APD光学部分的设计，极大的降低了客户在光学设计方面的挑战，尤其解决了电子工程师不熟悉光学设计的尴尬。

  ECG测量解决方案

AD8233

干电极和运动状态的引入为ECG设计带来了新的挑战。ECG应用中推荐 AD8233产品，其拥有难以替代的性能。

AD8233是一款低功耗、适用于ECG和其他生物电势测量应用的单导 AFE，支持两电极和三电极配置，芯片尺寸为2.0mm*1.7mm。该AFE集成了快速恢复(Fast restore)、导联脱落检测（Leads off）和关断（Shut down）等功能。AD8233具有完整的内部RFI滤波器，客户可以方便地监测模拟信号并以此为依据便捷进行后续的信号处理。

扫码下载

查看方案完整介绍

阻抗应用测量解决方案

AD5940

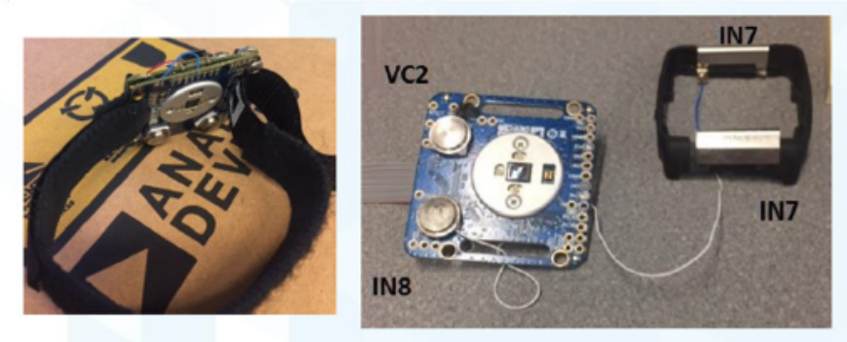

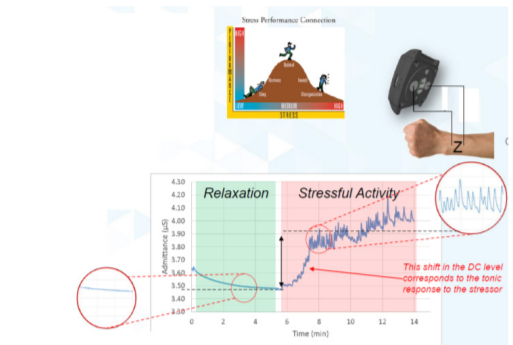

阻抗测量应用包括BIA、GSR和EDA等。对于阻抗测量芯片，ADI推荐AD5940，这是一款高精度、超低功耗模拟前端(AFE)系统，专为测量皮肤阻抗和人体阻抗而设计，旨在激励和测量传感器的电流、电压或阻抗响应。AD5940内部集成了DAC信号作为激励源，一个是低功耗激励环路，激励源能够产生直流至200Hz的频率信号，EDA/GSR的检测工作在这个环路下。此测量需要连续的全天候测量，AD5940低功耗特性正好满足了这一需求。另一个是高性能环路，激励环路包括200KHz的激励源，适用于高精度要求场合，比如体脂测量。AD5940数字部分集成了专用DFT用于数字处理。这款芯片的最大特点是实现了功耗和性能的卓越均衡。

多参数芯片ADPD410X

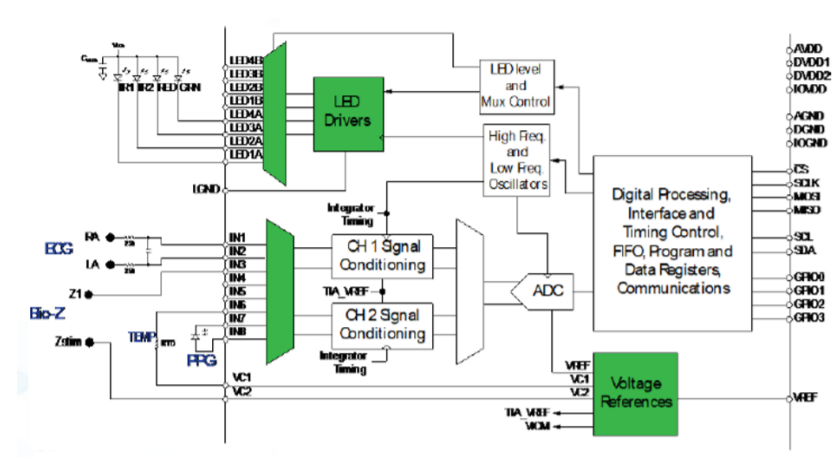

ADPD410x是ADI打造的一款医疗级多参数产品，主要用于可穿戴产品的功能设计，目标是集成更多功能，多方位进行生命体征的监测，比如同时进行PPG、血氧以及ECG、阻抗、体温的测量等。ADPD4000实现了高达105dB的信噪比，集成了8个LED驱动器，其中4个LED可同时驱动，每个驱动器能够同步提供200mA电流，总LED峰值驱动电流达400mA。目前的应用需要的LED通道越来越多，比如测量血氧需要红外和红光；连续血压监测需要对多种光源进行驱动，多通道LED驱动提供了这种测试可能。

扫码下载

查看方案完整介绍

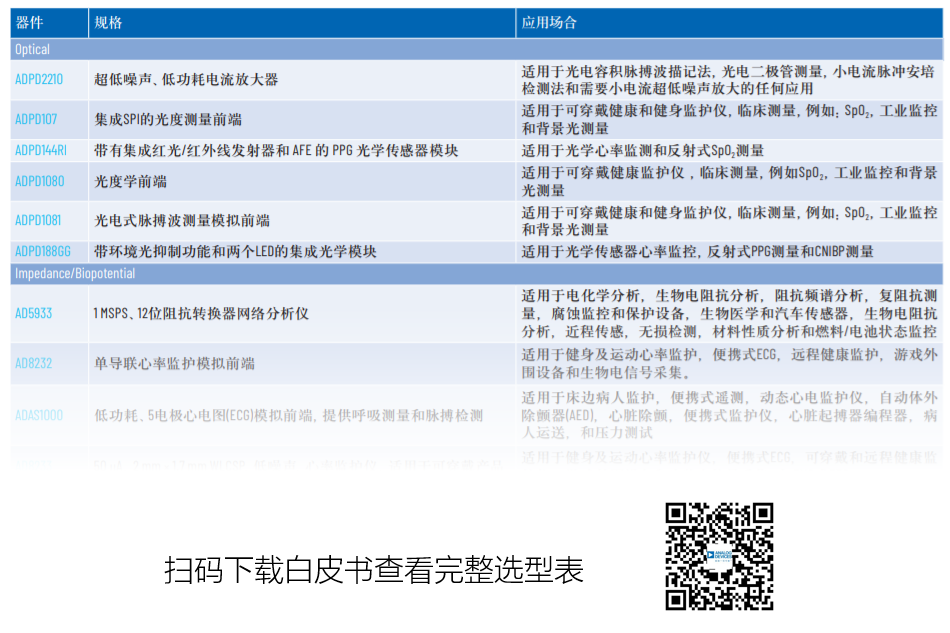

除了上述方案的详细介绍，本白皮书中还介绍了在光学、阻抗、心电、体温、运动和环境应用中，共计20个ADI推荐产品的规格介绍以及对应应用场合，您可以很方便地从中挑选所需产品，ADI致力于提供低功耗、高集成可穿戴生命体征监测解决方案， 以专业、高精度和高准确度的测试结果赢得了医院和患者认可，为患者带来实用价值。
