听说ADC与驱动器配合，可以提供出色的线性度哦~

LTC2185是一款双通道同步采样并行ADC，可提供全速率CMOS和双倍数据速率 (DDR) CMOS/LVDS数字输出端供您选择。引脚兼容的速度等级选项包括25 MSPS、40 MSPS、65 MSPS、80 MSPS和105 MSPS，同时近似功耗仅为每通道1.5 mW/MSPS。它具有数字输出随机数发生器和交替极性  (ABP)  模式等特性，采用并行CMOS输出时，可最大限度减少数字反馈。550 MHz的模拟全功耗带宽和0.07 ps rms的超低抖动允许进行IF频率的欠采样，同时可实现出色的噪声性能。为保持此性能水平，LTC2185需使用适当的放大器来驱动。

ADA4927是一款高速差动电流反馈型放大器。ADA4927-1采用ADI的硅-锗工艺制造，具有出色的失真性能，输入电压噪声仅为1.3 nV Hz。因此，它可以驱动LTC2185之类的高速ADC。ADA4927-1的增益由输入引脚旁的外部反馈电阻设定。ADA4927-1的反馈引脚和输入引脚在封装上的位置非常近，可实现简洁布局，并可将反馈网络中的寄生电容降至最低。因此，ADA4927-1非常适合驱动DC至125 MHz的高性能ADC，例如：LTC2185。

图1显示ADA4927-1驱动LTC2185的原理图。相应的布局参见图2。ADA4927-1的反馈引脚紧挨着输入引脚，从而可将反馈节点的寄生电容降至最低，同时提高放大器的相位裕量。将反馈电阻直接跨接于两个引脚，并避免在反馈路径中额外增加走线，还可简化布局。放大器和ADC之间有一个简单的滤波器，用于降低放大器的宽带噪声，同时改善系统的SNR。该滤波器还可在ADC引起的采样毛刺抵达放大器之前，对其进行衰减。这有助于防止ADA4927的输出网络响应这些毛刺而发生振荡。该滤波网络可根据各种输入带宽要求进行修改。

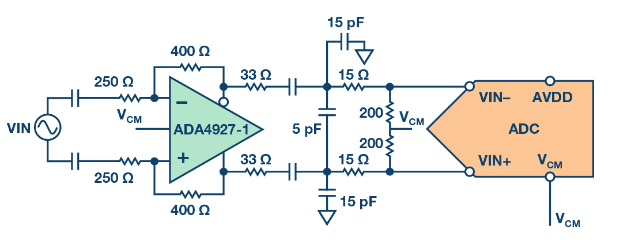

图1. ADA4927-1驱动LTC2185一个通道的原理图。

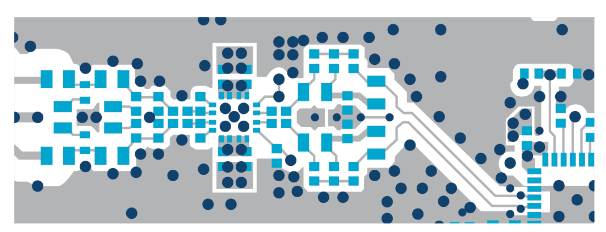

图2. ADA4927-1驱动LTC2185一个通道的布局图。

图3和图4显示LTC2185和ADA4927-1组合的SNR和SFDR。频率为125 MHz时，SFDR保持在67 dB之上，而SNR则优于63 dB。该组合的功耗仅为250 mW。采样速率为125 MSPS的情况下，在整个第二奈奎斯特频率区域，该组合可提供良好的性能，而其他放大器的线性度开始变差。

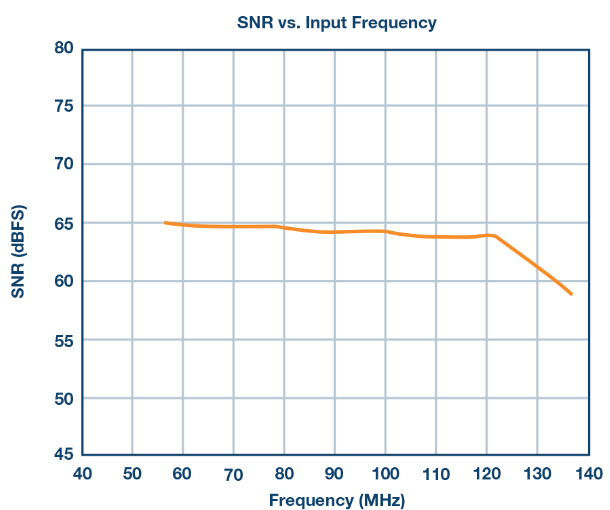

图3. 采用ADA4927-1驱动LTC2185的SNR。

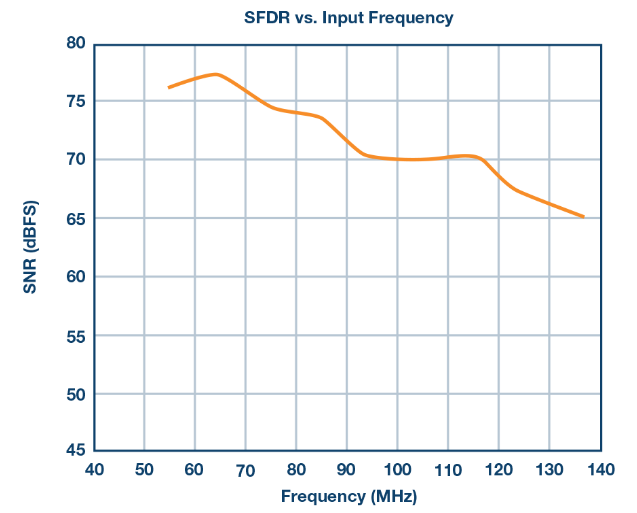

图4. 采用ADA4927-1驱动LTC2185的SFDR。

使用ADA4927-1驱动LTC2185可提供出色的线性度，同时保持较低的功耗。ADA4927-1在频率为125 MHz时仍可保持非常出色的线性度，从而使该ADC放大器组合可用于要求苛刻且需要使用LTC2185第二奈奎斯特频率区域的通信和医疗应用。ADA4927-1的引脚和滤波器设计使布局得到极大简化，同时在符合低功率预算的基础上确保出色的性能。

ADA4927-1

• 极低的谐波失真
  −105 dBc HD2 @ 10 MHz
  −91 dBc HD2 @ 70 MHz
  −87 dBc HD2 @ 100 MHz
  −103 dBc HD3 @ 10 MHz
  −98 dBc HD3 @ 70 MHz
  −89 dBc HD3 @ 100 MHz

• 与电压反馈型放大器相比，在更高增益时具有更低失真

• 折合到输入端噪声：低至1.4 nV/√Hz

• 高速
  -3 dB带宽：2.3 GHz
  0.1 dB增益平坦度：150 MHz
  压摆率: 5000 V/µs, 25%～75%
  快速建立时间：10 ns至0.1%

• 低输入失调电压：0.3 mV（典型值）

• 外部可调增益

• 通过反馈电阻控制稳定性和带宽
