如何使用LTC6268构建电压跟随器？

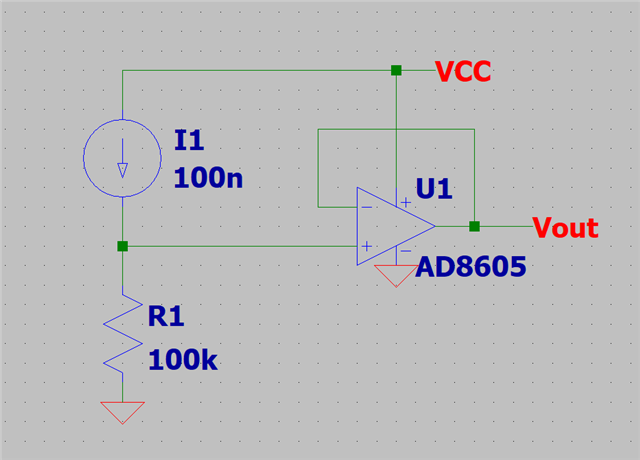

原理图如左图所示，需要实现一个小电流输入端的电压跟随器

Rload在100kΩ左右，电流在100nA~10uA的范围；电路目的为在已知输入电流的情况下，测试负载的阻抗。

第一次使用AD8606构建，结果如下，使用吉时利DAQ6510测试

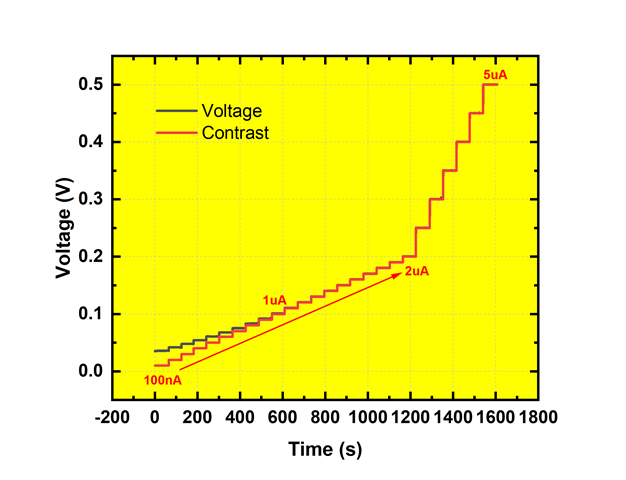

图中红色线条为理想情况，黑色线条为AD8606构成的跟随器测试情况。

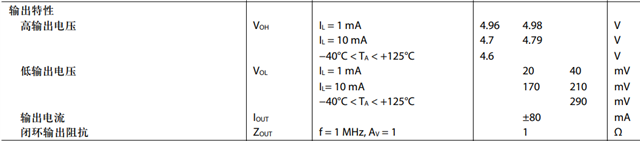

曲线不合推测为AD8606最低电压输出相对较高所致，如下：

最低输出电压为40mV，与曲线最低电压基本一致。

现在尝试用LTC6268来构建，但是并未在数据手册上找到相应的最低输出电压的参数。请问在5V单电源供电下电路能否满足上述需求？

另外还有什么能满足上述需求的放大器推荐么？能使用单电源供电的运放优先。

1. 原理图是否存在问题，如果你的运放IN- 也接GND的话，那么你的输出应该一直是GND，我改成了下面的图，你看一下是不是正确？

2. 测试负载阻抗，是测试R1的阻抗，还是运放的输出阻抗？那么你的测试负载阻抗的方法是什么呢，是测试电压和电流，然后再相除么？如此，你的恒定电流是怎么生成的呢？你是如何测试你的电流的呢？你的电流确定是保证线性变化的么？

抱歉，我上传的原理图有误，pcb的原理图是按照您给出的那样的，测试阻抗是测试的R1的阻抗，测试阻抗的方法是通过一个电流源产生一个流过R1的恒定电流，测试负载阻抗的方法就像您说的那样是测试电压和电流，然后再相除。恒定电流是直接通过仪表产生，观察仪表的电流示数读取你把AD8605的供电稍微改一下，改成+4V和-1V，这样应该就能解决。
AD8605的数据手册中好像写着只能使用单电源供电，其次我们这边优先考虑使用单电源方案，如果实在不行才考虑双电源，所以才来这边问一下；其实主要就是想知道LTC6268在5V单电源供电下的低输出电压是多少（我在数据手册上好像没有找到相应的值），如果不能满足需求的话就只能使用LTC6268双电源供电来做设计了

但凡单电源运放都可以做双电源使用，双电源是运放的默认选项。

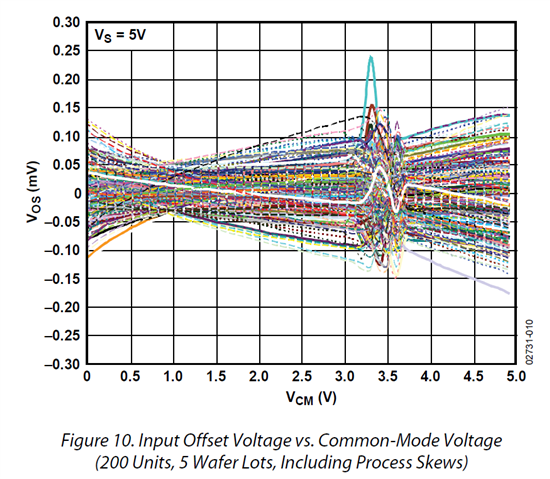

你的这个问题主要原因是起始状态下，电流过低，在R1上产生的压降过低，运放在输入共模电压靠近电源轨的附近存在非线性区，所以会导致输出的失调电压过高，参考下图：

还有一种办法，你把输出电流抬高，比如从1uA起跳，再测试它的线性，也许可以；

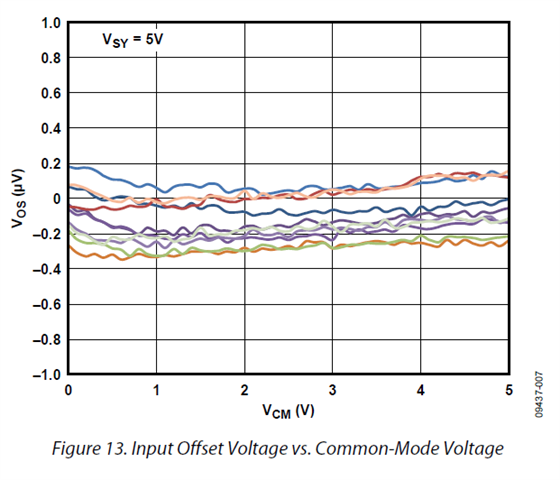

另外还可以考虑一种Zero-Drift型的运放，ADA4528，它的输入失调电压与输入共模电压的比非常平坦，如下图所示：

感谢您在百忙之中回答我的问题！
