车载IVI系统越发先进，东芝视频接口芯片来助力

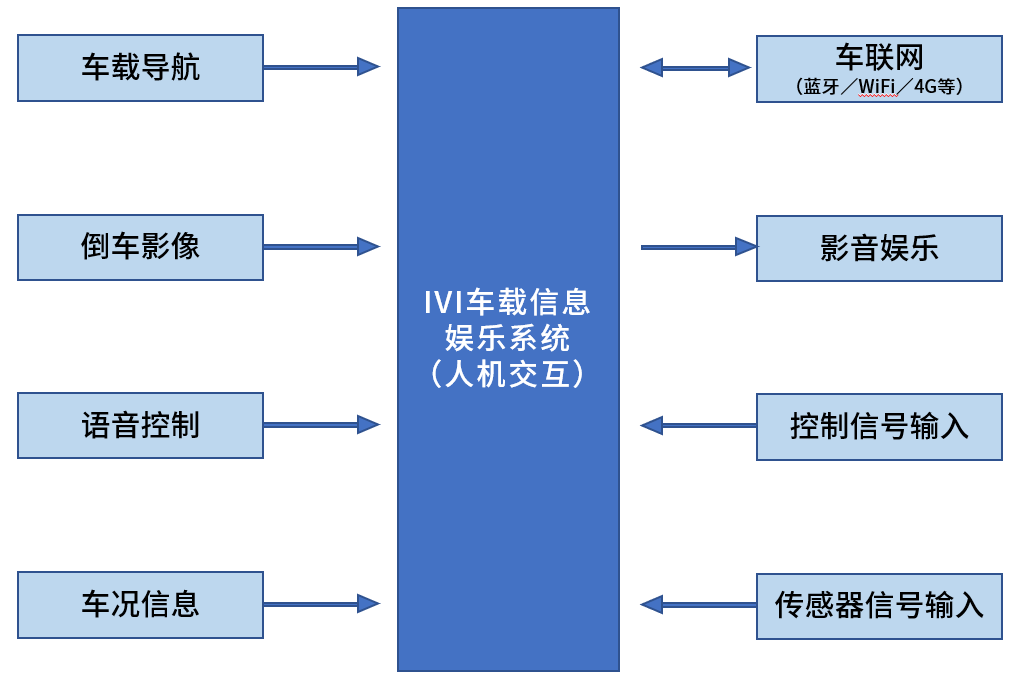

近几年，智能汽车的崛起大家有目共睹，在外观和内饰都趋于极致的情况下，搭载富有科技感，视觉上更具有诱惑力的车载IVI系统成为脱颖而出的有力武器。车载IVI系统全称是车载信息娱乐系统，主要集车载导航，倒车影像，车况信息显示，人机交互，车载物联网，影音娱乐等功能于一身，旨在为消费者带来全新的驾乘体验。

随着车载IVI系统日益高端复杂化，其所集成的显示屏数量不断增多，显示屏种类的选择也丰富多样，已经超出了原来被广泛使用的LVDS接口显示屏的选择范围。由此，车载IVI系统也迎来了全新的挑战：目前的车载IVI系统本身无法为新型显示屏接口提供支持。使用桥接IC转换便成为了上述问题的解决之策。

东芝经过多年不断的努力，推出了TC9594XBG和TC9595XBG两款视频桥接芯片，旨在解决车载IVI系统的接口差异问题，使其可以兼容更多的显示屏，成为跨界性强，复杂难度高，功能涉及面广的智能车载IVI系统。

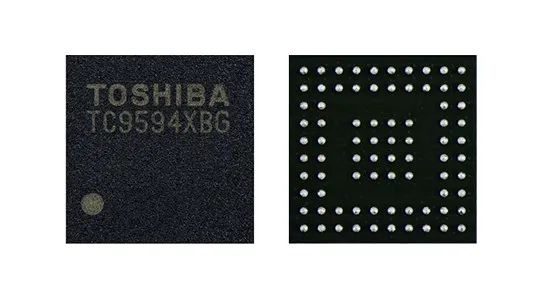

TC9594XBG是RGB并口转MIPI DSI的桥接芯片，TC9595XBG是MIPI DSI／DPISM转DisplayPortTM的视频IC桥接芯片。虽然桥接的接口不同，但是这两款视频桥接芯片均采用VFBGA80封装，该封装的好处是可以引出更多的应用引脚的同时缩小电路板的面积，降低电路设计成本。

TC9594XBG内部核心和MIPI D-PHY支持1.2V电压输入，普通数字IO支持1.8V或3.3V电源输入、24位RGB视频信号输入及MIPI DSI输出，同时分辨率高达1920×1200@24位，工作温度在-40℃-105℃范围内。

TC9595XBG内部核心和MIPI D-PHY支持1.2V电压输入，普通数字IO支持1.8V电源输入、MIPI DSI视频信号输入、DisplayPortTM信号输出，分辨率高达1920×1200@24位，工作温度在-40℃-85℃范围内。完全可以应对车载工作环境的需要。

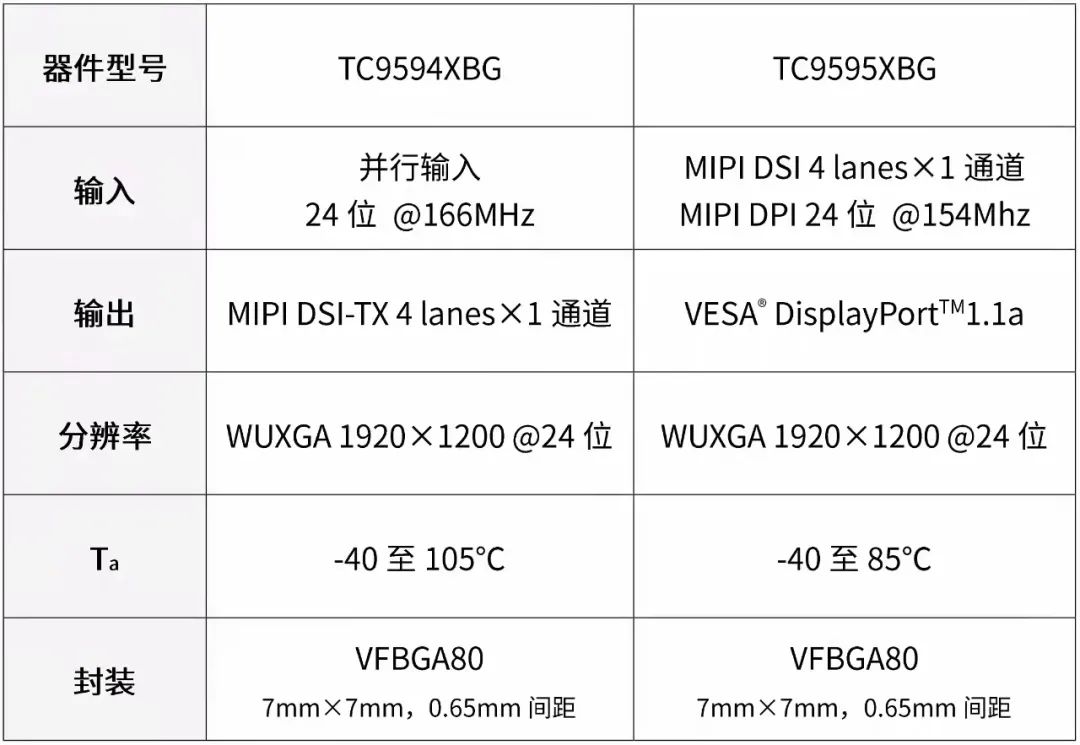

主要规格：

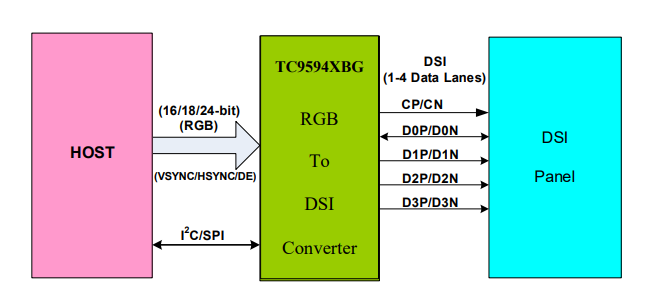

TC9594XBG桥接芯片所有寄存器操作均可以采用I2C或者SPI进行访问。I2C支持正常模式100kHz，快速模式400kHz和特殊模式1MHz。当采用SPI时，SPI速率最高可达25MHz，RGB格式支持RGB888／666／565，输入时钟最高支持166MHz，具体通讯结构如下图所示：

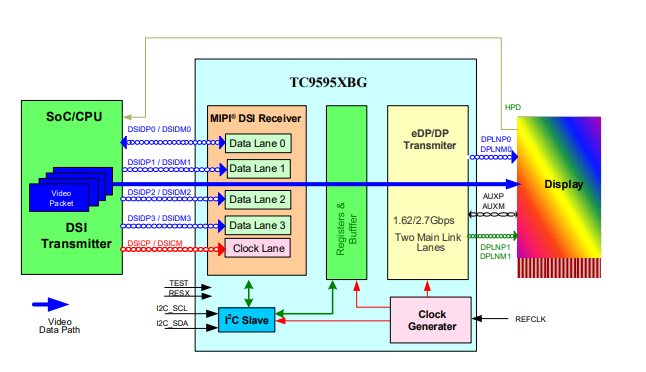

TC9595XBG桥接芯片支持MIPI DSI／DPISM转DisplayPortTM，并且支持电源管理，在不使用时可以实现低功耗功能，同时TC9595XBG非常适合用于大显示屏面板方案的应用，并支持S21，P21和S2P三种典型使用模式。当采用S21模式时，TC9595XBG可以支持分辨率高达WUXGA的显示器（1920×1200）24位、60fps或WUXGA（1920×1200）18位、60fps。视频源来自DSI Host。

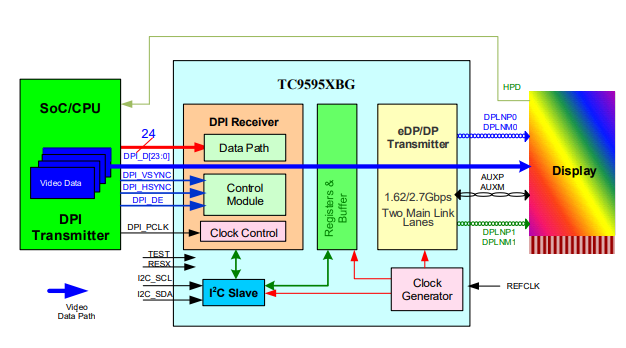

当采用P21模式时，这与Mode_S21类似，只是视频源来自DPI主机。在这种配置中，TC9595XBG可以支持分辨率高达WUXGA（1920×1200）的24位、60fps的显示器。

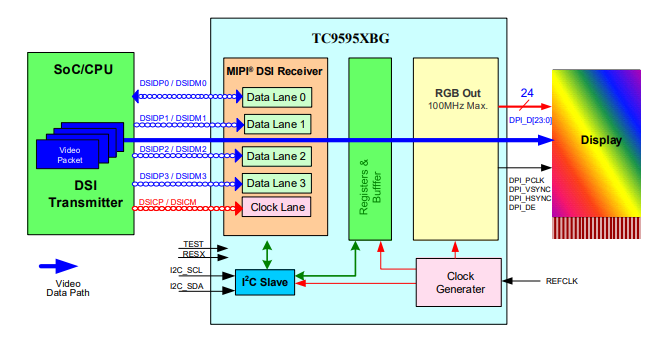

当采用S2P模式时，不使用DisplayPortTM输出，而芯片则充当DSI转RGB转换器。在该系统中，TC9595XBG可以连接到单个显示器。在这种配置中，TC9595XBG可以支持分辨率高达WXGA（1280×800或1366×768）的显示器。最大输出PCLK为100MHz。视频源来自DSI Host。

东芝在车载电子方面深耕数年，汲取了丰富经验，通过为消费类应用开发可支持MIPI接口的IC，解决车载系统的接口差异问题，努力为客户和合作伙伴提供杰出的解决方案，并为从事系统设计的客户提供支持。

注：

MIPI®是MIPI Alliance公司的注册商标。DPI和DSI是MIPI Alliance公司的服务标识。

DisplayPortTM标志是视频电子标准协会（VESA®）在美国和其他国家所拥有的商标。
