拆解笔形万用表，改锂电池供电

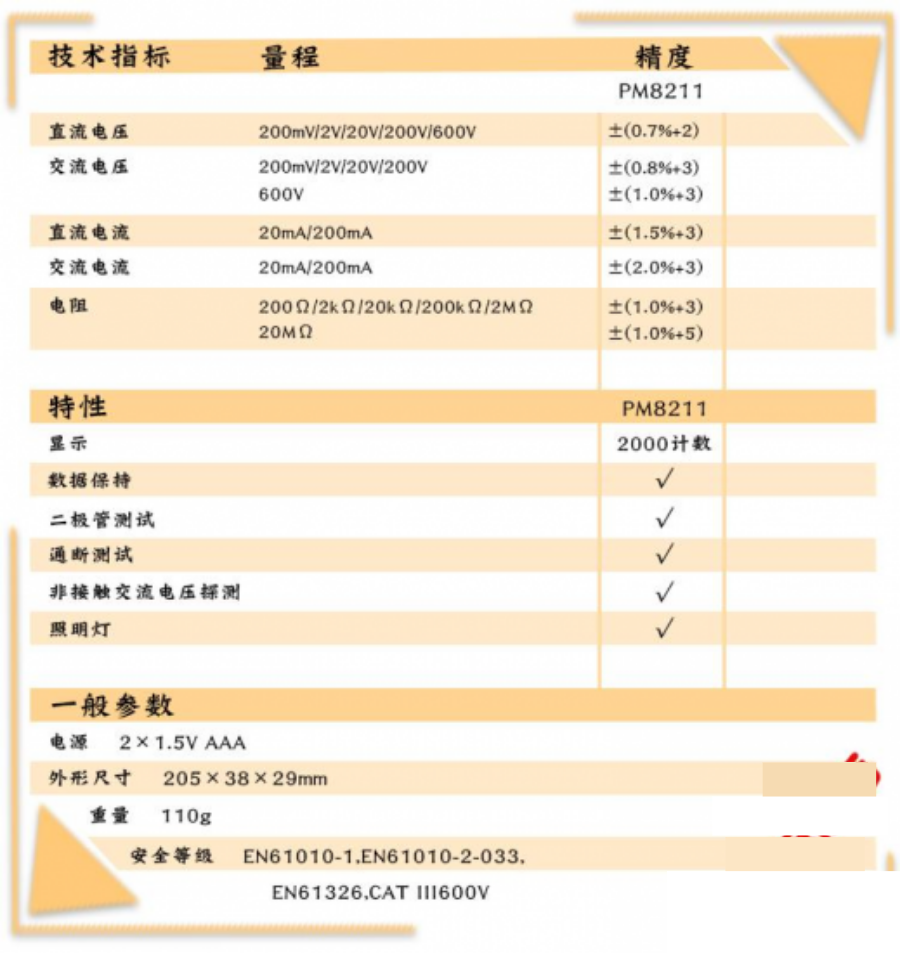

MS8211是一个自动量程的笔形万用表，支持交直流电压、毫安电流、电阻、二极管、通断、NCV等功能。数字显示是3位半，精度一般，好处是小巧方便，使用AAA电池而不是9V电池。主要参数如下（借用了网上的图片）

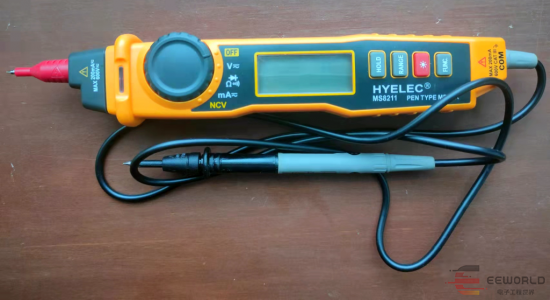

MS8211的正面外观如下，有4个按键、显示屏和转盘：

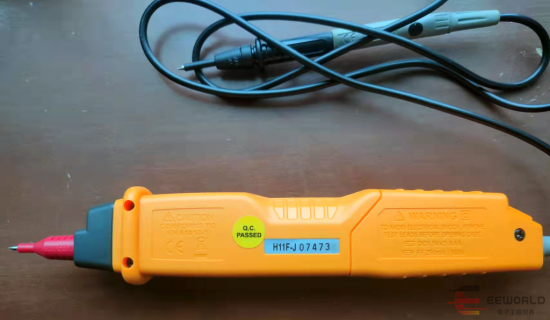

反面没有多余东西。可以看到3个螺丝孔，其中右边的是固定电池盖的。

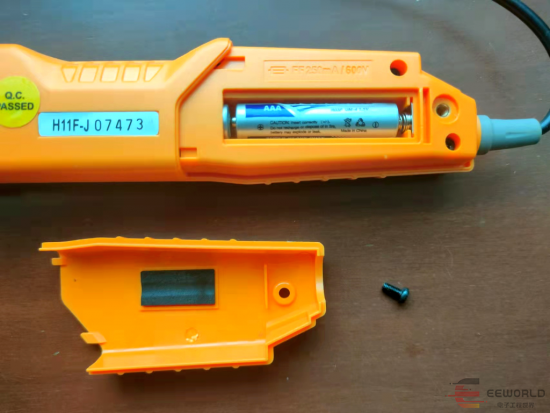

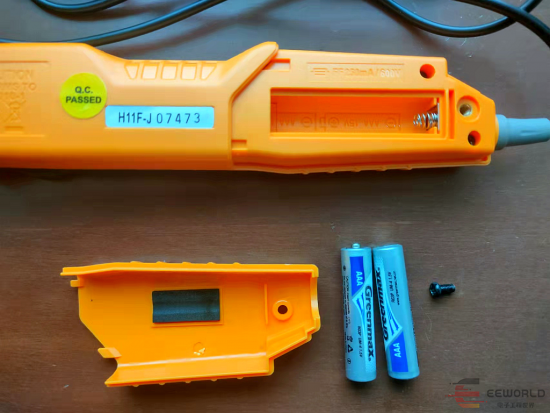

拆下电池盖，可以看到电池，以及另外两个固定螺丝。

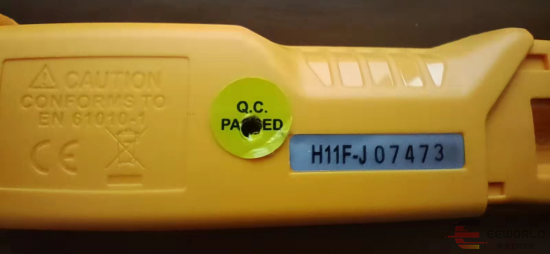

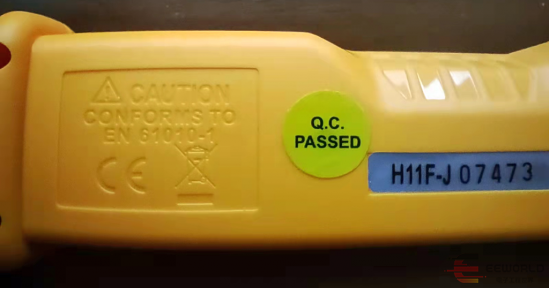

拆下外壳四周的4颗固定螺丝，发现外壳还是不能取下。仔细检查，可以看到QC贴下面还有一个螺丝。

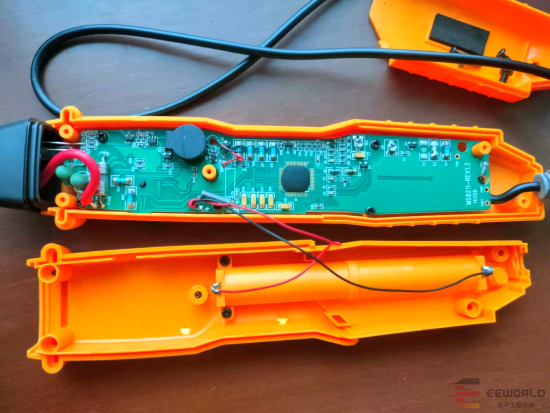

取出QC贴下面的螺丝，就可以轻松拆开后盖，看到万用表内部。万用表内部很简洁，PCB空白区很大，除了少量电容电阻三极管等，只有一个邦定芯片（估计是最常用的7106）、蜂鸣器、保险管。表笔和电池座都是通过导线焊接到PCB的。

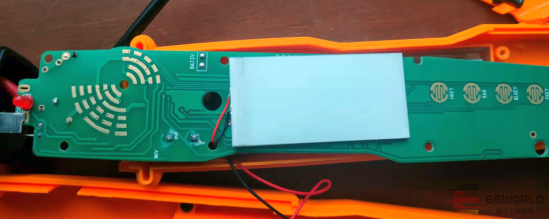

继续拆下PCB上的4颗固定螺丝，可以看到PCB另一面。这一面除了一个红色LED和液晶屏背光板（中间白色那个），再没有任何元件。

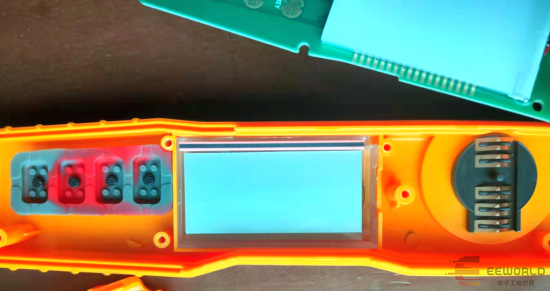

外壳正面从左到右是按键、断码液晶屏、转盘。液晶屏和PCB是通过斑马条连接的。

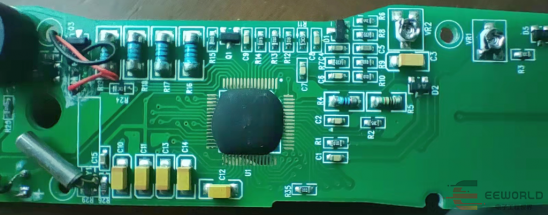

MS8211是3位半的，不是高精度万用表，精度就不对比测试了，估计会比9205之类的好一点，但也不会好太多。最后分享主控部分的大图。

MS8211是用2节AAA电池供电的，比用9V电池方便。但是使用AAA电池也有一个问题是时间长了电池可能会漏液，造成电池座腐蚀，因为已经有好多个使用AA电池的设备出现这个问题，因此就想把AA电池改为锂电池供电，充电就通过usb。

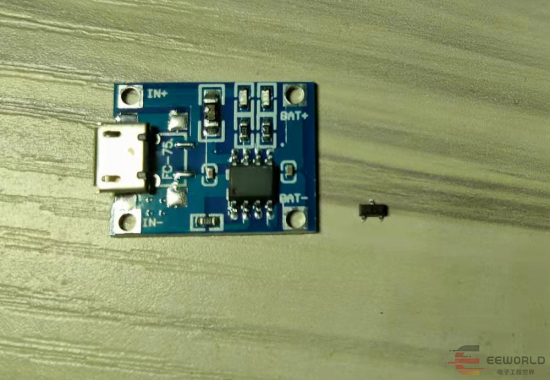

为了简单，找了一个带microUSB口的成品 4056 充电模块。因为锂电池工作电压范围在2.7-4.2V，为了避免电压过高时损坏芯片，找了一个 LDO 芯片降压至 3.3V，型号是 XC6206。XC6206的静态电流比较低，所以也无需开关。

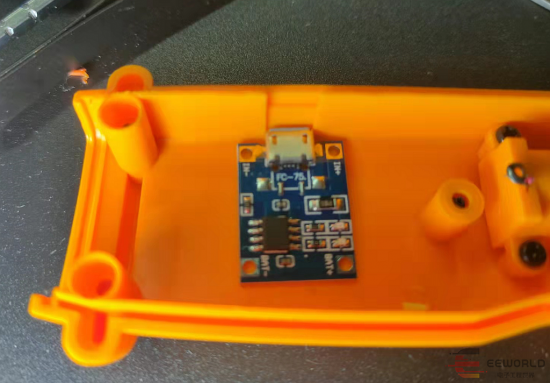

在万用表外壳的后盖上发现一个槽，正好和microUSB宽度一致，此处也正好有足够空间可以放下充电板、电池等。

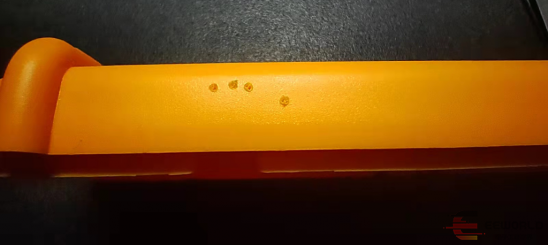

确定了安装位置，就需要开孔。在外壳大致位置，先用尖镊子钻几个小眼，上面3个是用于usb的，右边一个是用于充电指示灯的。

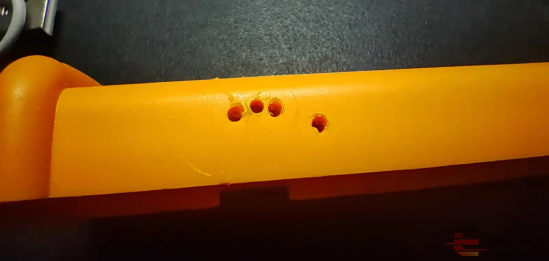

再用电动螺丝刀和1mm的钻头，在小眼处钻出小孔。

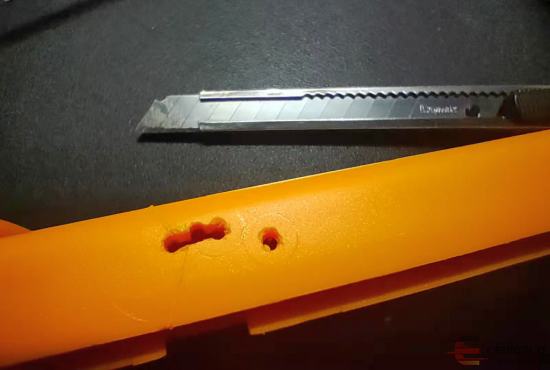

在用小刀慢慢的扩孔

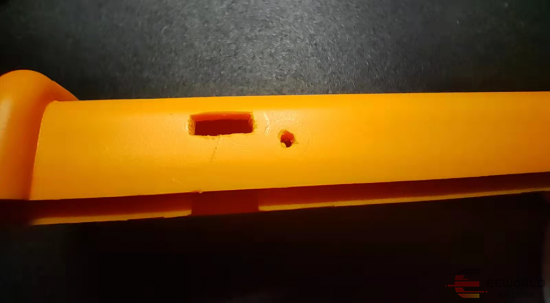

一边挖孔一边和usb充电板进行比较，直到确定合适的大小和位置，可以顺利的插入usb。

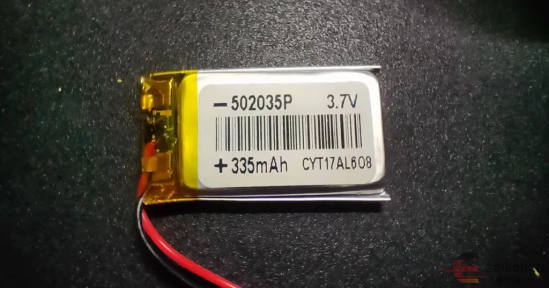

因为万用表内部空间不大，而且功耗很低，所以不需要太大的电池。找了一个小容量的锂电池，充电后应该可以用很久。

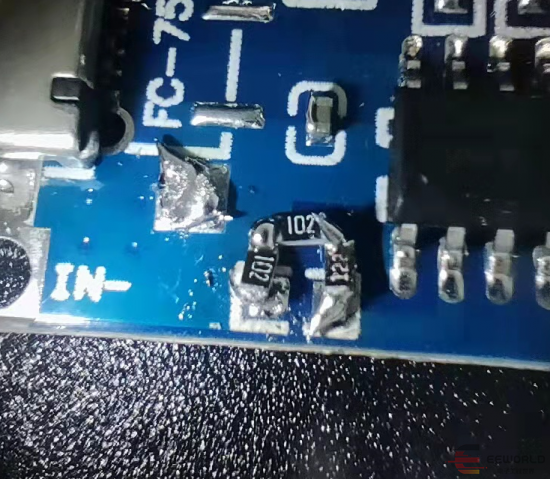

因为 4056 模块默认充电电流是1A，为了避免充电电流过大，将原有电阻改为1.2+1*2=3.2K，最大充电电流是 1200/3.2=375mA

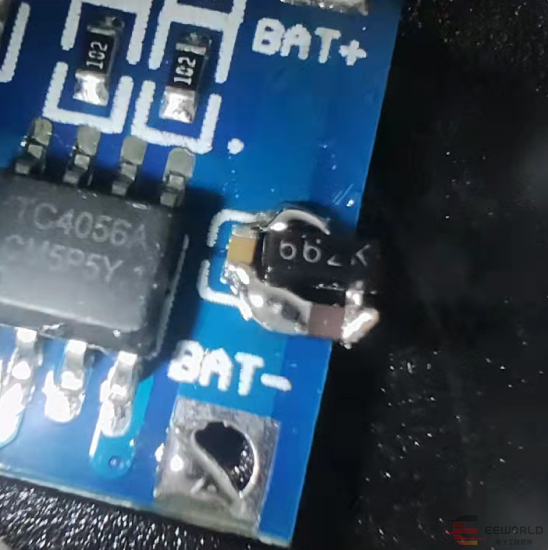

在将 XC6206 焊接到 4056 模块的输出电容附近。为了使输出稳定，XC6206的输出端还加了一个 2.2uF电容。

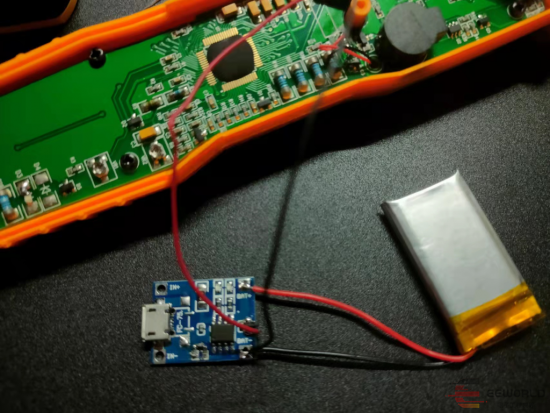

再焊接锂电池和万用表电源线

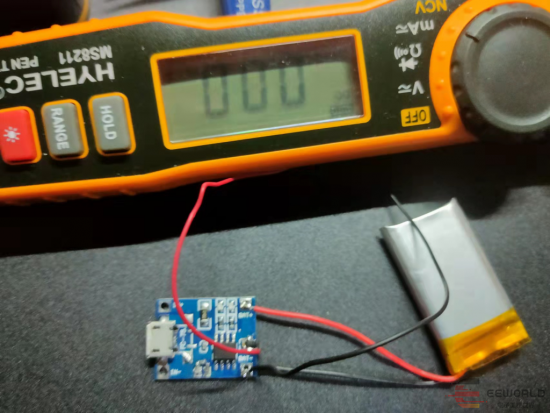

先测试一下，确定工作正常

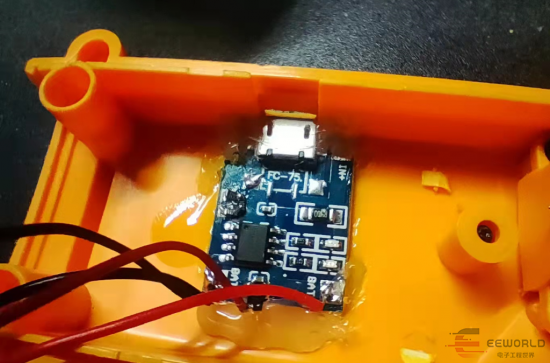

再用万能胶和热熔胶固定。固定时需要注意外壳不是平的，有一点弧度。

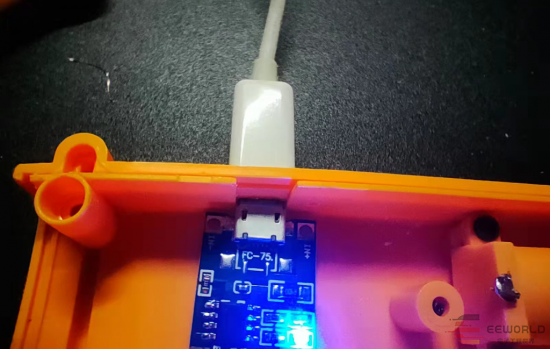

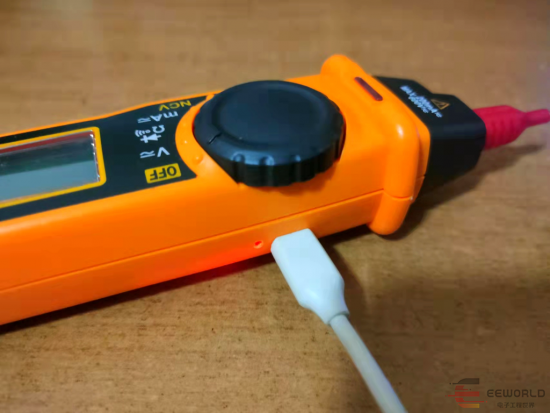

最后将电池安装进去，并用合适东西填充固定，防止晃动。充电效果。
