弱电人还记得视频分配器、画面分割器、矩阵、延长器么？

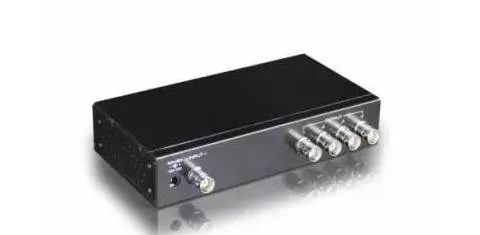

视频分配器

视频分配器是一种把一个源平均分配成多路视频信号的设备。

一路视频信号对应一台监视器或录像机，若想一台摄像机的图像送给多个管理者看，建议选择视频分配器，因为并联视频信号衰减较大，送给多个输出设备后由于阻抗不匹配等原因，图像会严重失真，线路也不稳定。

视频分配器除了阻抗匹配，还有视频增益，使视频信号可以同时送给多个输出设备短距离而不受影响,从而一定程度上保证视频传输的同步.但对于长距离同轴电缆的传输的分支没有实际性的效果.

比如，前端摄像机采集来的视频信号通过视频分配器可以接入中心矩阵的同时，再接入硬盘录像机或显示设备等。视频分配器通常有1路输入2路输出(即1进2出)、1进4出、1进8出等等。常见的视频分配器还有4入8出，16入32出等多种型号。有的型号还带有字符叠加器和视频隔离器的功能。还有2分4 8分24 16分48等

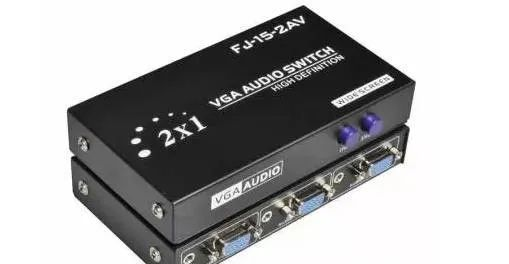

视频切换器

电视监视系统显示部分包括视频切换器、监视器引。视频切换器的作用是对系统传输的图像信号进行切换、重复、加工和复制。它可以对多路视频信号进行自动或手动控制，使一个监视器能监视多台摄像机信号。

视频矩阵

视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监控设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带 有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。视频矩阵一般 用于各类监控场合。

如果你有70个摄像机，可是只有7台监视器，那么矩阵可以让你的监视器循环显示出70个摄像机画面轮巡功能。

简短地说，矩阵主机主要是配合电视墙使用，完成画面切换的功能。但是常见的矩阵一般输入(接摄像机)是16的倍数，输出(接监视器)是4的倍数;美国 AD矩阵是视频切换矩阵的鼻祖，业界第一台视频切换矩阵就出自AD，到目前为止，市场上的模拟视频切换矩阵基本上还是参照AD矩阵的电路设计和架构。

模拟视频矩阵的输入设备：监控摄像机、高速球、画面处理器等很多个设备，显示终端一般监视器，电视墙，拼接屏等(通常视频矩阵输入很多，一般几十路到几千路视频，输出比较少一般2-128个显示器;例如64进8出，128进16出，512进32出，1024进48出等)。

会议中常用到是AV矩阵、VGA、RGB矩阵、HDMI矩阵、DVI矩阵一般的输入设备：摄像头、DVD 、VCR、实物展台、台式电脑以及很多的笔记本信号等，而显示设备：投影机、等离子、拼接屏、大屏幕显示等(通常输入和输出基本差不多，也不会太大;例如8进8出、16进8出、16进16出)。

视频矩阵，就是将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲，一个M×N矩阵：表示它可以同时支持M路图像输入和N路图像输出。即任意的一个输入和任意的一个输出。

画面分割器

画面分割器，又称监控用画面分割器，有4分割、9分割、16分割几种，可以在一台监视器上同时显示4、9、16个摄像机的图像，也可以送到录像机上记录。 四分割是最常用的设备之一，其性能价格比也较好，图像的质量和连续性可以满足大部分要求。九分割和十六分割价格较贵，而且分割后每路图像的分辨率和连续性都会下降，录像效果不好。 另外还有六分割、八分割、双四分割设备，但图像比率、清晰度、连续性并不理想，市场使用率很低，大部分分割器除了可以同时显示图像外，也可以显示单幅画面，可以叠加时间和字符，设置自动切换，连报警器材等。

画面分割器的作用顾名思义就是将监视器的整个画面分割，以便于在同一屏幕上可以同时监视多路摄象机提供的不同画面，一般有四、六、八、九、十二、十六画 面分割器，它也是有源的，将输入的N路信号整合成N等份分割的一幅画面提供给监视器，我们就可以在监视器的屏幕上看到N个小画面了。

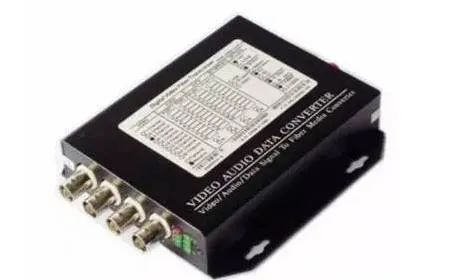

延长器

延长器是用来延长信号的器件，通常用于长距离直连线材无法满足传输要求的情况，一般是为了确保信号长距离无衰减的传输而设计，因此多是有源的。

延长器一般分发送端和接收端，发送端负责完成信号获取和压缩的作用，接收端负责完成信号的解码和端口分配。为了使信号能够达到最好的质量，在独立供电的 设备端一般会有增益或者其它参数独立调节的旋钮。发送和接受端之间可以是同轴电缆，双绞线(网线)，甚至是光纤等等，根据设备应用而不同。
