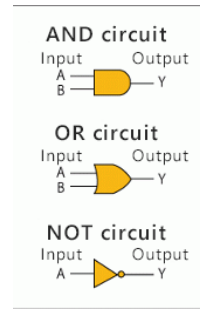

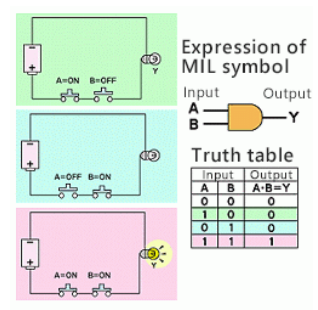

与门（AND）可以看作是一个在满足所有输入条件时，才输出执行信号的电路。例如，当你想打开灯泡时，即使开关A为“ON”时，如果开关B为“OFF”，灯泡也不亮。相反，即使开关B为“ON”时，如果开关A“OFF”，灯泡仍然不亮。所以，这意味着只有当开关A和B都为“ON”时，灯泡才会亮。即只有当A和B都输入1时，输出Y才为1。

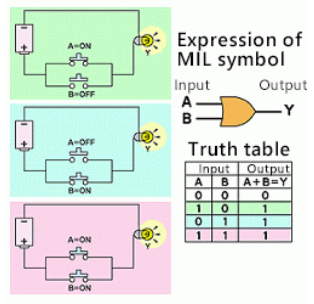

或门（OR）可以看作一个输入任何信号时都会输出执行的电路。以开灯泡来举例说明，如果开关A或B中的任何一个为“ON”时，灯泡都会亮。即向A或B输入1时，输出Y都为1。

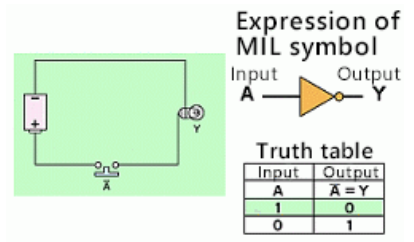

非门（NOT）电路也称为逻辑非门电路。向A输入1时，输出变为0，向A输入0时，输出变为1。这样，输入信号反转后输出。

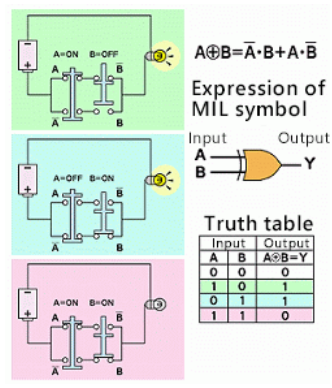

由这三种逻辑状态还可以衍生出另外两种：（1）与非门（NAND）电路，其由非门（NOT）电路和与门（AND）电路组合而成；（2）或非门（NOR）电路，其由非门（NOT）电路和或门（OR）电路组合而成。通过结合以上所述基本逻辑电路，可以配置具有特定功能的电路。下图是用于比较器的异或（XOR）电路，该比较器用于检查数据不匹配和加法器。图中，开关按下的状态定义为打开，拉起的状态定义为关闭。只有当A、B不匹配时（例如A为“ON”且B为“OFF”），电路才会接通，灯泡才会亮。如真值表所示，向A或B输入1时，输出Y都为1。

在一般逻辑元件中，输出信号由输入信号决定，状态为“1”或“0”。但是，有些逻辑元件除了1”或“0”之外，还有其他状态。在下图的电路中，其输出部分信号由控制端决定，当控制部分设置为“1”（高电平）时，则输入数据按原样输出；如果控制部分设置为“0”（低电平）时，则输出部分将断开连接，数据无法输出。这种断开状态称为高阻抗。像这样可以有“1”、“0”和“高阻抗”这三种输出状态的电路，称为三态电路。

根据逻辑功能的不同特点，在微控制器中的数字电路大致可以分为两类：一类为组合逻辑电路，其数据无法储存，也就是任何时刻的输出都只由当前时刻的输入决定，与上一时刻无关；另一类为时序逻辑电路，其的输出不仅仅取决于当前时刻的输入，还与原来的电路状态相关。触发器（flip-flop）电路就是典型的时序逻辑电路，常见的触发器有RS、T、D、JK等，其的输出也取决于0和1的存储方式。

小小一枚微控制器由半导体工艺制成的若干数字集成器件构造而成，而逻辑电路是其中的基本单元。东芝深耕微控制器领域多年，拥有非常丰富的研发与制造经验。在本系列文章中，我们将向大家持续分享关于微控制器相关的知识，敬请期待～
