DAC11001B是具有超低噪声、低毛刺和出色 THD 性能的高级 20 位单调 DAC

产品详情

描述：

20 位 DAC11001B是一款高精度、低噪声、电压输出、ADS7806PB单通道数模转换器 (DAC)。DAC11001B 在设计上具有单调性，并在所有输出范围内提供出色的线性度。

无缓冲电压输出提供低噪声性能 (7 nV/√ Hz ) 和快速建立时间 (1 μs)，使该器件成为低噪声、快速控制环路和波形生成应用的绝佳选择。DAC11001B 将增强型去毛刺电路与代码无关的超低毛刺 (1 nV-s) 集成在一起，以实现具有超低总谐波失真 (THD) 的清晰波形斜坡。

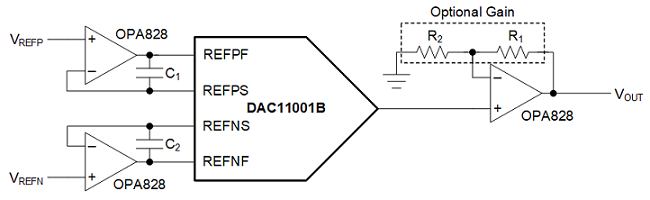

DAC11001B 器件包含一个上电复位 (POR) 电路，以便 DAC 以寄存器中的已知值启动。借助外部基准，可以实现从 V REFPF到 V REFNF 的DAC 输出范围，包括非对称输出范围。

DAC11001B 使用一个通用的 4 线串行接口，该接口以高达 50 MHz 的时钟速率运行。

特性：

●20 位单调：1-LSB DNL（最大）

●积分线性度：1-LSB INL（最大值）

●低噪声：7 nV/ √Hz

●代码独立低毛刺：1 nV-s

●出色的 THD：在 20kHz f OUT、1MHz f DAC 时为 –118dB

●快速建立：1 μs

●灵活的输出范围：V REFPF至 V REFNF

●集成的精密反馈电阻器

●50MHz、4 线 SPI 兼容接口

○回过头再读

○菊花链

●温度范围：–40°C 至 +125°C

●封装：48 脚 TQFP

参数：

分辨率（位）：20

DAC 通道数 (#)：1

接口类型：SPI

输出类型：无缓冲电压

建立时间 (μs)：1

引用类型：分机

建筑学：R-2R

输出范围（最大）（mA/V）：10

输出范围 (Min) (mA/V)：-10

工作温度范围 (℃)：-40 到 125
