DRV8425是具有集成电流感应和 1/256 微步的 35V、2A 双极步进电机驱动器

产品详情

描述：

DRV842425 是适用于工业和消费类应用的AD5231BRU10步进电机驱动器。该器件完全集成了两个 N 沟道功率 MOSFET H 桥驱动器、一个微步进索引器和集成的电流检测。DRV8424 能够驱动高达 2.5A 的满量程输出电流；并且 DRV8425能够驱动高达 2A 的满量程输出电流（取决于 PCB 设计）。

DRV8424/25 使用内部电流检测架构，无需两个外部功率检测电阻器，从而节省 PCB 面积和系统成本。这些器件使用内部 PWM 电流调节方案，可在智能调谐、慢速和混合衰减选项之间进行选择。Smart tune 自动调整以实现最佳电流调节，补偿电机变化和老化影响，并降低电机发出的可闻噪音。

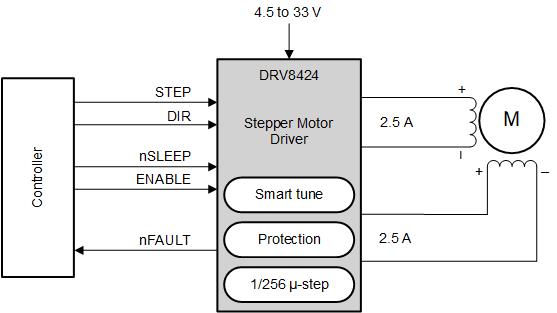

一个简单的 STEP/DIR 接口允许外部控制器管理步进电机的方向和步进速率。该器件可以全步配置为 1/256 微步。使用专用 nSLEEP 引脚提供低功耗睡眠模式。为电源欠压、电荷泵故障、过流、短路和过热提供保护功能。故障条件由 nFAULT 引脚指示。

特性：

●PWM 微步步进电机驱动器

—简单的 STEP/DIR 接口

—高达 1/256 的微步进分度器

●集成电流检测功能

—无需检测电阻

—±5% 满量程电流精度

●智能调谐衰减技术，固定慢速和混合衰减选项

●4.5 至 33V 工作电源电压范围

●低 R DS(ON) :

—DRV8424：330 mΩ HS + LS 在 24 V、25°C

—DRV8425：550 mΩ HS + LS 在 24 V、25°C

●每个桥的高电流容量

—DRV8424：4 A 峰值，2.5 A 满量程，1.8 A rms

—DRV8425：3.2 A 峰值，2 A 满量程，1.4 A rms

●引脚对引脚兼容 -

—DRV8426：33V、900mΩ HS + LS

—DRV8436：48V、900mΩ HS + LS

—DRV8434：48V、330mΩ HS + LS

●可配置关断时间 PWM 斩波

—7-μs、16-μs、24-μs 或 32-μs。

●支持 1.8V、3.3V、5.0V 逻辑输入

●低电流睡眠模式 (2 μA)

●用于低电磁干扰 (EMI) 的扩频时钟

●小封装和占地面积

●保护功能

—VM 欠压锁定 (UVLO)

—电荷泵欠压 (CPUV)

—过流保护 (OCP)

—热关断 (OTSD)

—故障条件输出 (nFAULT)

参数：

全桥数：2

Vs (最小值) (V)：4.5

与 ABS（最大）（V）：35

满量程电流 (A)：2.0

峰值输出电流 (A)：3.2

RDS(ON) (HS + LS) (mOhms)：550

休眠电流 (uA)：2

控制方式：步骤/方向

控制界面：硬件 (GPIO)

微步进电平：256

特征：电流调节、集成电流检测、智能调谐

工作温度范围 (℃)：-40 到 125
