100对大对数电缆打线顺序？如何用配线架打线？

来源:弱电干货发布时间:2021-12-28852浏览

很多朋友提到配线架如何打线？线序是怎样的？今天我们一起来了解下这方面的内容。

大对数即多对数的意思，系指很多一对一对的电缆组成一小捆，再由很多小捆组成一大捆（更大对数的电缆则再由一大捆一大捆组成一根更大的电缆）。

要了解配线架如何打线，首先必须要清晰地了解配线架概念作用。配线架是管理综合布线系统中一个重要的配套设备，配线架主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于通信网络安全运行和灵活使用有着重要的作用。

一、大对数线序

我们还需要理清线缆的线序，才能解决配线架如何打线的问题。

通常大对数电话电缆分为：10对，20对，25对，30对，50对，100对，200对，300对、、2400对。

5种线缆主色：白色、红色、黑色、黄色、紫色
5种线缆配色：蓝色、橙色、绿色、棕色、灰色

一般把白红黑黄紫称做a线，蓝橙绿棕灰叫b线

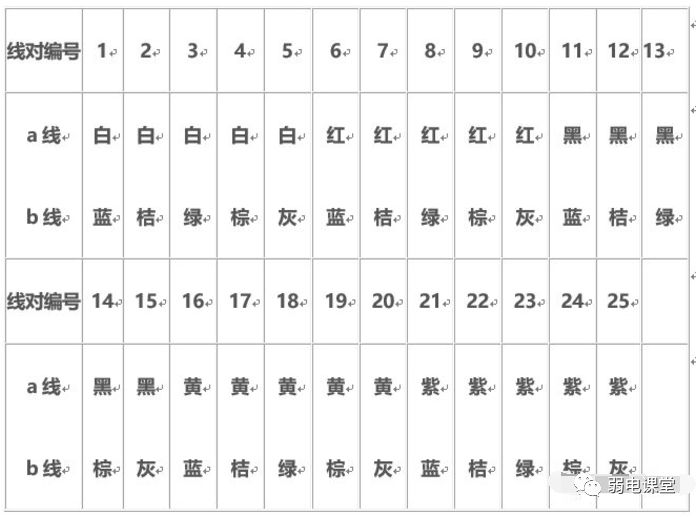

线对编号色谱

下面我们将举例来了解。

电话电缆线序色谱认识举例说明：
10对电话电缆色谱线序表
1对—白蓝 2对—白橙 3对—白绿 4对—白棕 5对—白灰
6对—红蓝 7对—红橙 8对—红绿 9对—红棕 10对—红灰

20对电话电缆色谱线序表
1对—白蓝 2对—白橙 3对—白绿 4对—白棕 5对—白灰
6对—红蓝 7对—红橙 8对—红绿 9对—红棕 10对—红灰
11对—黑蓝 12对—黑橙 13对—黑绿 14对—黑棕 15对—黑灰
16对—黄蓝 17对—黄橙 18对—黄绿 19对—黄棕 20对—黄灰

25对电话电缆色谱线序表

1对—白蓝 2对—白橙 3对—白绿 4对—白棕 5对—白灰
6对—红蓝 7对—红橙 8对—红绿 9对—红棕 10对—红灰
11对—黑蓝 12对—黑橙 13对—黑绿 14对—黑棕 15对—黑灰
16对—黄蓝 17对—黄橙 18对—黄绿 19对—黄棕 20对—黄灰

21对—紫蓝22对紫橙23对—紫绿24对紫棕，25对—紫灰

30对电话电缆色谱线序
这里要特别说明下：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白蓝"标识线缠着的，另有5对线用“白橙"标识缠着！

(注意：这25对用“白蓝"色环标识线缠着)
1对—白蓝 2对—白橙 3对—白绿 4对—白棕 5对—白灰
6对—红蓝 7对—红橙 8对—红绿 9对—红棕 10对—红灰
11对—黑蓝 12对—黑橙 13对—黑绿 14对—黑棕 15对—黑灰
16对—黄蓝 17对—黄橙 18对—黄绿 19对—黄棕 20对—黄灰
21对—紫蓝 22对—紫橙 23对—紫绿 24对—紫棕 25对—紫灰
(注意：这5对有"白橙"标识缠着)
26对—白蓝 27对—白橙 28对—白绿 29对—白棕 30对—白灰

50对电话电缆色谱线序：
说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白蓝"标识线缠着的！！后25对是用“白橙"标识线缠着的！！
(注意：这25对用“白蓝"标识线缠着)
1对—白蓝 2对—白橙 3对—白绿 4对—白棕 5对—白灰
6对—红蓝 7对—红橙 8对—红绿 9对—红棕 10对—红灰
11对—黑蓝 12对—黑橙 13对—黑绿 14对—黑棕 15对—黑灰
16对—黄蓝 17对—黄橙 18对—黄绿 19对—黄棕 20对—黄灰
21对—紫蓝 22对—紫橙 23对—紫绿 24对—紫棕 25对—紫灰

(用“白橙"标识线缠着)
26对—白蓝 27对—白橙 28对—白绿 29对—白棕 30对—白灰
31对—红蓝 32对—红橙 33对—红绿 34对—红棕 35对—红灰
36对—黑蓝 37对—黑橙 38对—黑绿 39对—黑棕 40对—黑灰
41对—黄蓝 42对—黄橙 43对—黄绿 44对—黄棕 45对—黄灰
46对—紫蓝 47对—紫橙 48对—紫绿 49对—紫棕 50对—紫灰

100对电话电缆色谱线序表
说明：100对的电话电缆里有4种标识线，第一的25对是用“白蓝"标识线缠着的！！第二的25对是用“白橙"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！

(注意：用“白蓝"标识线缠着)
1对—白蓝 2对—白橙 3对—白绿 4对—白棕 5对—白灰
6对—红蓝 7对—红橙 8对—红绿 9对—红棕 10对—红灰
11对—黑蓝 12对—黑橙 13对—黑绿 14对—黑棕 15对—黑灰
16对—黄蓝 17对—黄橙 18对—黄绿 19对—黄棕 20对—黄灰
21对—紫蓝 22对—紫橙 23对—紫绿 24对—紫棕 25对—紫灰

(注意：用“白橙"标识线缠着)

26对—白蓝 27对—白橙 28对—白绿 29对—白棕 30对—白灰
31对—红蓝 32对—红橙 33对—红绿 34对—红棕 35对—红灰
36对—黑蓝 37对—黑橙 38对—黑绿 39对—黑棕 40对—黑灰
41对—黄蓝 42对—黄橙 43对—黄绿 44对—黄棕 45对—黄灰
46对—紫蓝 47对—紫橙 48对—紫绿 49对—紫棕 50对—紫灰

(注意：用“白绿"标识线缠着)
51对—白蓝 52对—白橙 53对—白绿 54对—白棕 55对—白灰
56对—红蓝 57对—红橙 58对—红绿 59对—红棕 60对—红灰
61对—黑蓝 62对—黑橙 63对—黑绿 64对—黑棕 65对—黑灰
66对—黄蓝 67对—黄橙 68对—黄绿 69对—黄棕 70对—黄灰
71对—紫蓝 72对—紫橙 73对—紫绿 74对—紫棕 75对—紫灰

(注意：用“白棕"标识线缠着)
76对—白蓝 77对—白橙 78对—白绿 79对—白棕 80对—白灰
81对—红蓝 82对—红橙 83对—红绿 84对—红棕 85对—红灰
86对—黑蓝 87对—黑橙 88对—黑绿 89对—黑棕 90对—黑灰
91对—黄蓝 92对—黄橙 93对—黄绿 94对—黄棕 95对—黄灰
96对—紫蓝 97对—紫橙 98对—紫绿 99对—紫棕 100对—紫灰

那么200对电话电缆标识线是怎样的呢？(大对数电缆)。

说明：200对的电话电缆里有8种标识线，

第一25对是用“白蓝"标识线缠着的！

第二25对是用“白橙"标识线缠着的！

第三25对是用“白绿"标识线缠着的！

第四25对是用“白棕"标识线缠着的！

第五25对是用“白灰"标识线缠着的！

第六25对是用“红蓝"标识线缠着的！

第七25对是用“红橙"标识线缠着的！

第八25对是用“红绿"标识线缠着的！

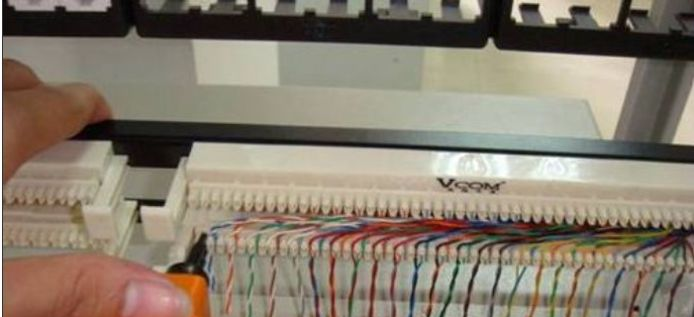

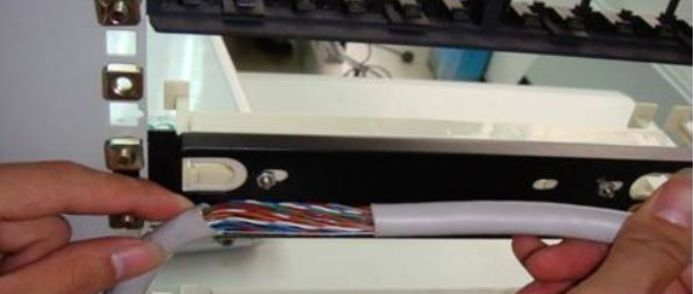

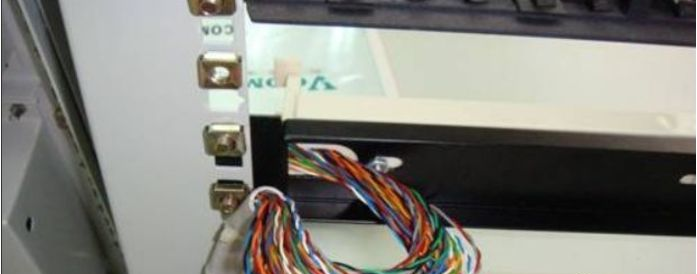

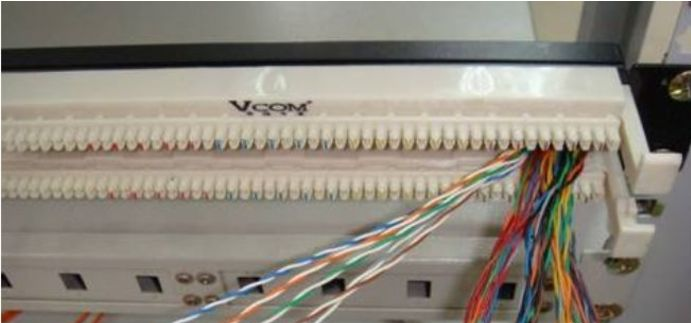

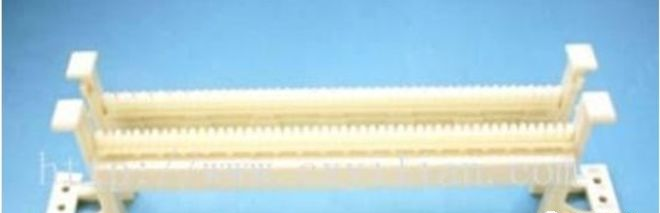

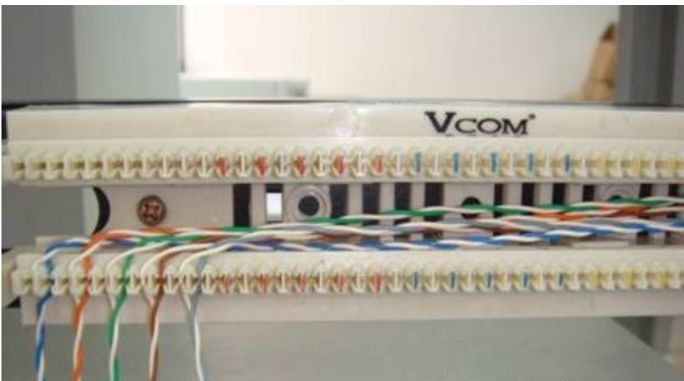

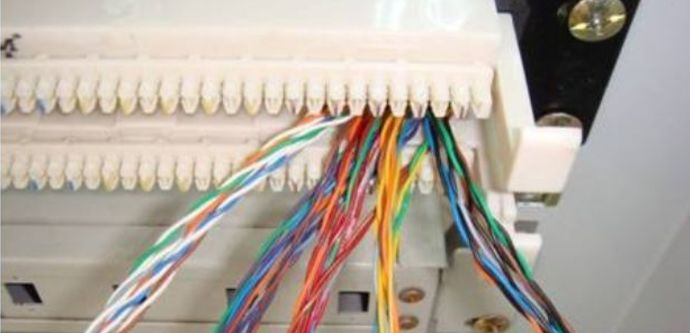

二、如何安装110语音配线架打线

理清了线序，接下来就可以打线了，那具体配线架如何打线呢?
