LM77是±1.5°C 温度传感器，带警报功能和 I2C/SMBus 接口

产品详情

描述：

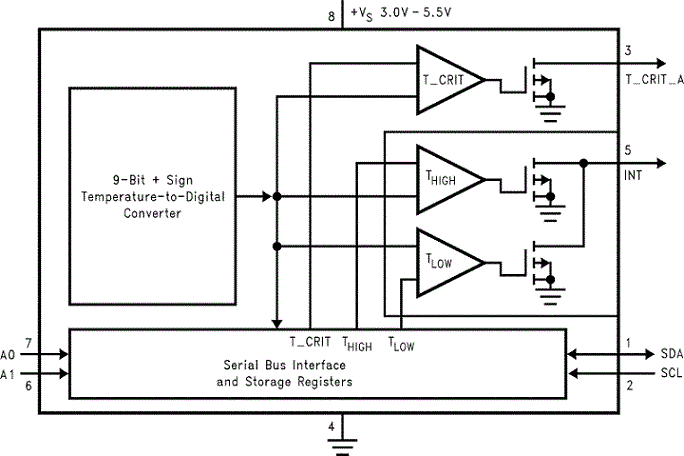

LM77是具有 I 2 C 串行总线接口的数字温度传感器和热窗口比较器。LM77 的窗口比较器架构简化了符合 ACPI（高级配置和电源接口）规范的个人计算机温度控制系统的设计。只要温度超出可编程窗口，开漏中断 (INT) 输出就会激活，而当温度超过可编程临界限制时，单独的临界温度警报 (T_CRIT_A) 输出会激活。INT 输出可以在比较器或事件模式下运行，而 T_CRIT_A 输出仅在比较器模式下运行。

主机可以对窗口的上限和下限以及临界温度限制进行编程。可编程滞后以及故障队列可用于最大限度地减少误跳闸。两个引脚（A0、A1）可用于地址选择。AD7891BP-2传感器以 2°CT HYST、10°CT LOW、64°CT HIGH和 80°C T_CRIT 的默认阈值上电。

LM77 的 3.0V 至 5.5V 电源电压范围、串行总线接口、9 位 + 符号输出和超过 128°C 的满量程范围使其成为各种应用的理想选择。其中包括个人计算机、电子测试设备、办公电子设备、汽车和 HVAC 应用中的热管理和保护应用。

特性：

●窗口比较简化了 ACPI 兼容温度监测和控制的设计。

●串行总线接口

●用于中断和临界温度关断的独立开漏输出

●关断模式以最小化功耗

●最多 4 个 LM77 可以连接到单个总线

●9位+符号输出；超过 128°C 的满量程读数

●SOIC 和 VSSOP 8 引脚封装

主要规格：

●电源电压 3.0V 至 5.5V

●电源电流

○工作 250 μA（典型值）500 μA（最大值）

○关断5 μA（典型值）

●温度精度

○-10°C 至 65°C，±1.5°C（最大值）

○-25°C 至 100°C，±2°C（最大值）

○-55°C 至 125°C，±3°C（最大值）

参数：

本地传感器精度 (Max) (+/- C)：1.5

类型：当地的

工作温度范围 (℃)：-55 到 125

电源电压 (Min) (V)：3

接口类型：I2C、SMBus

电源电压 (Max) (V)：5.5

电源电流（最大） (uA)：500

温度分辨率（最大）（位）：10

远程通道 (#)：0

地址：4
